Вертикальный напольный сверлильный станок Metal Master M32D
| Модель | M32D |
|---|---|
| Макс. диаметр сверления, мм | 32 |
| Расстояние от оси шпинделя до колонны, мм | 220 |
| Максимальное расстояние от пиноли до стола, мм | 530 |
| Количество скоростей | 12 |
| Частота вращения шпинделя, об/мин | 160-2507 |
| Конус шпинделя | МТ 4 |
| Ход пиноли, мм | 120 |
| Размер стола (ДхШ), мм | 357х357 |
| Размер Т-паза, мм | 18 |
| Вертикальное перемещение стола, мм | 490 |
| Мощность двигателя, Вт | 1100 |
| Напряжение | 380В/50 Гц |
| Обмотка двигателя | Медь |
| Габаритные размеры станка (ДхШхВ), мм | 650х360х1710 |
| Габаритные размеры упаковки (ДхШхВ), мм | 645х300х1415 |
| Масса брутто/нетто, кг | 105/98 |

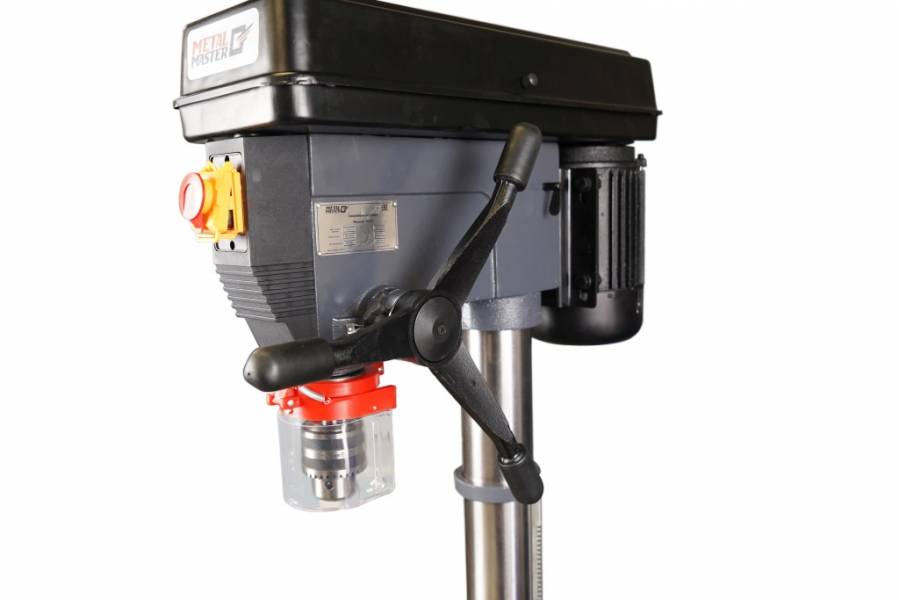

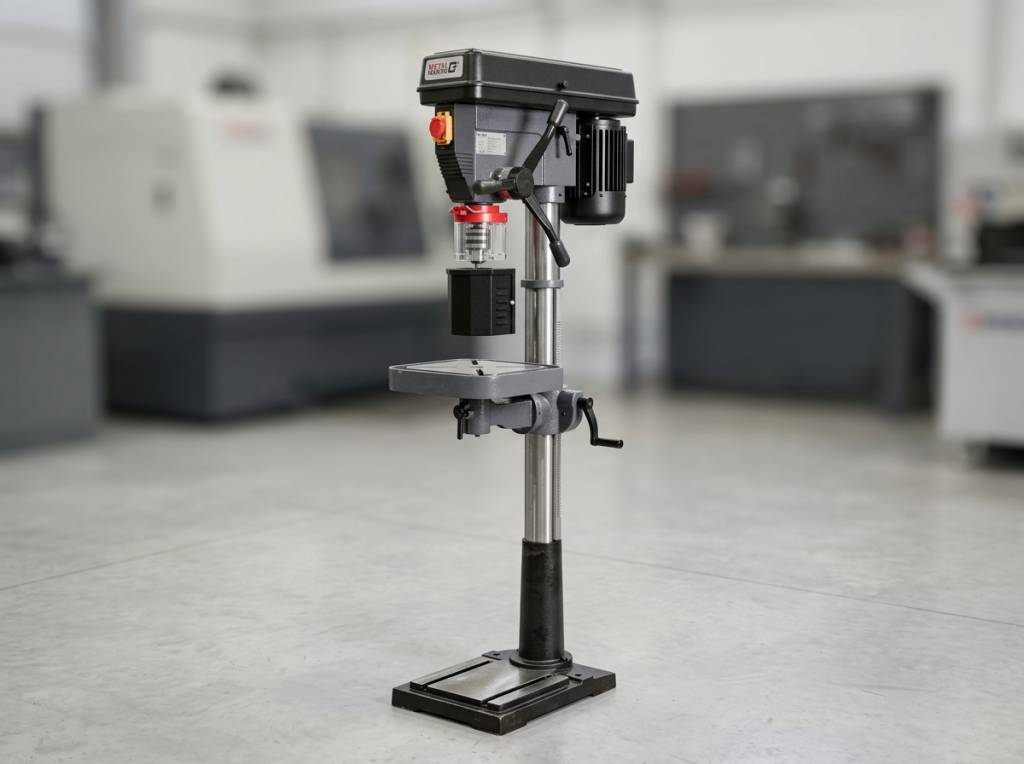

Metal Master M32D – это вертикальный напольный сверлильный станок, предназначенный для сверления сквозных и глухих отверстий в черных и цветных металлах диаметром до 32 мм.

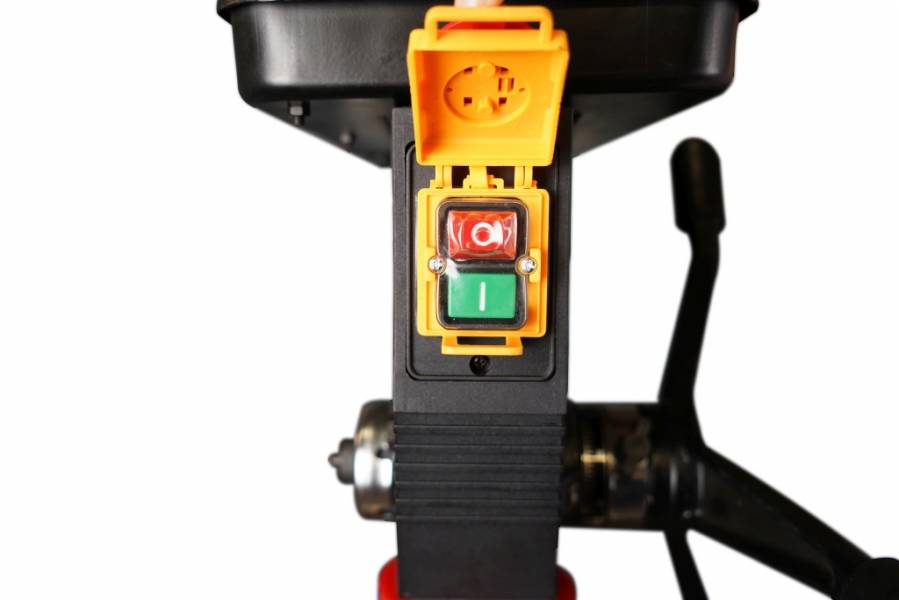

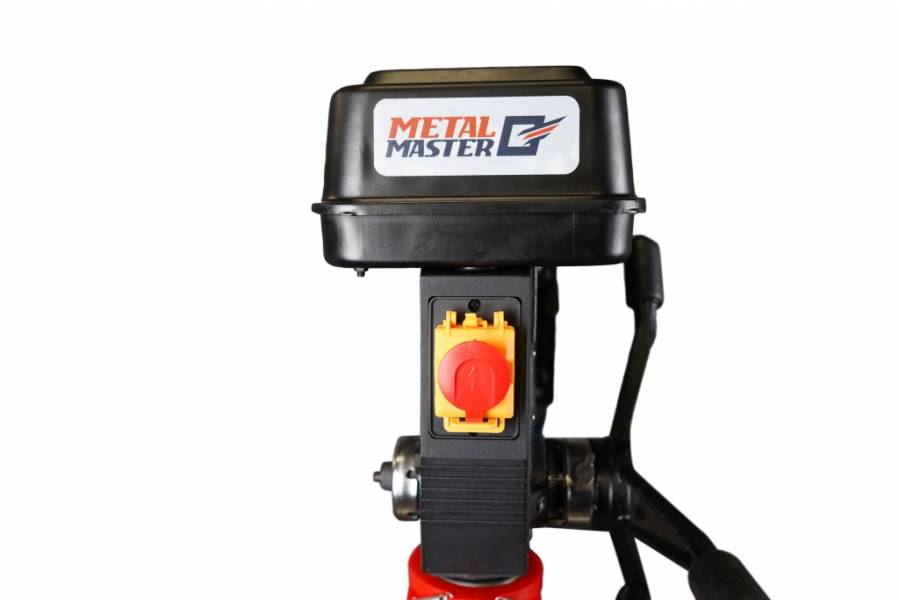

На лицевой стороне сверлильной головы расположены кнопки включения и выключения станка с крышкой, которая также используется как аварийный выключатель.

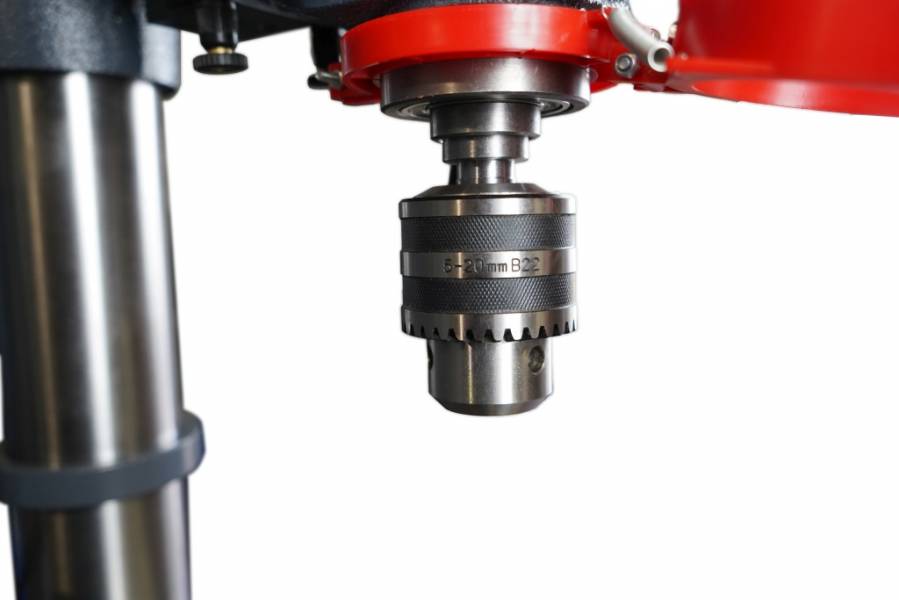

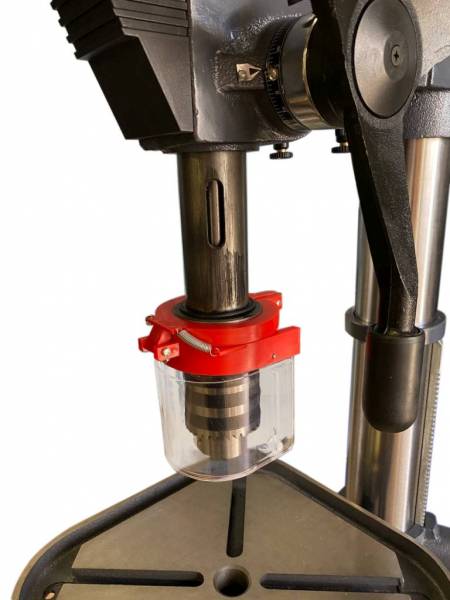

Станок MetalMaster M32D оснащен сверлильным патроном с регулируемым защитным экраном.

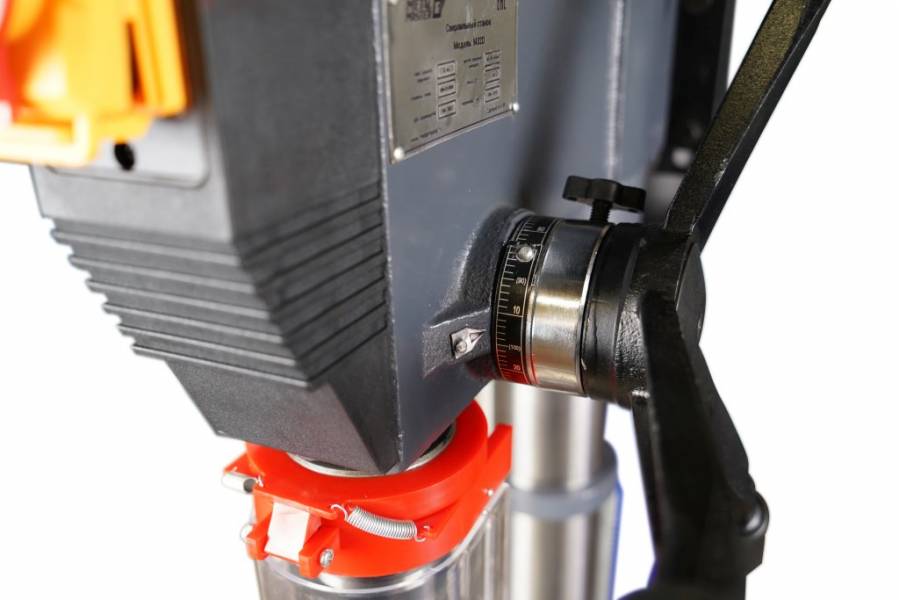

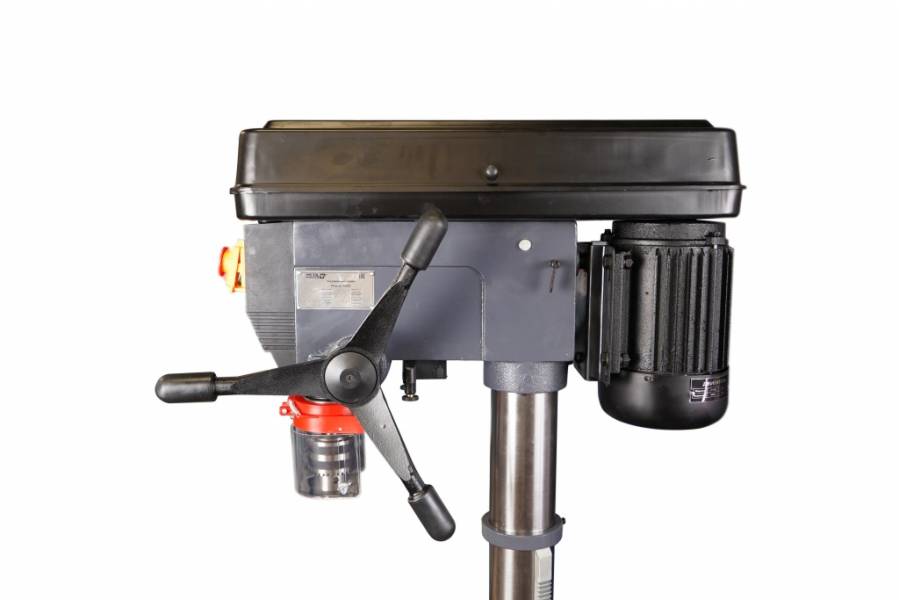

С правой стороны сверлильной головы расположена трех-лучевая рукоятка опускания пиноли с нониусом.

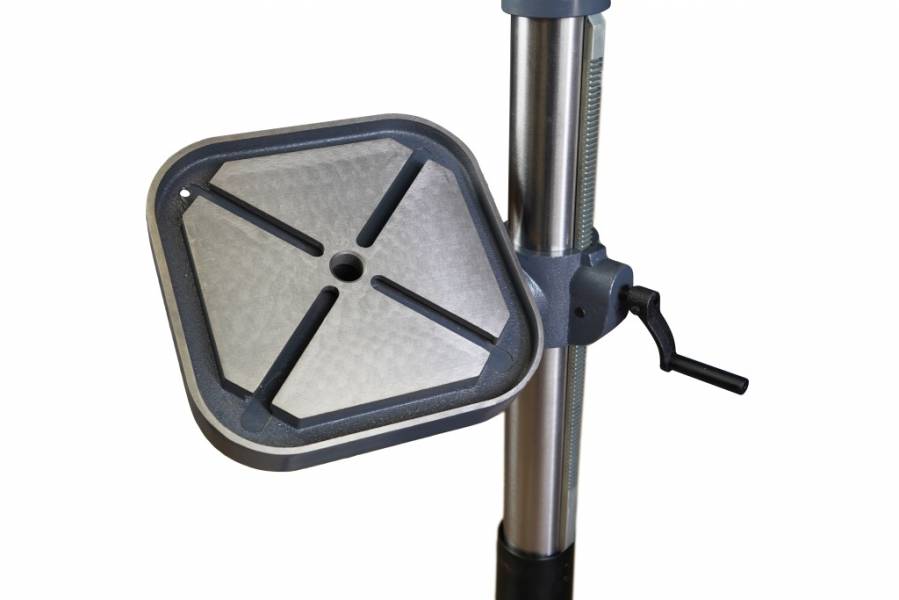

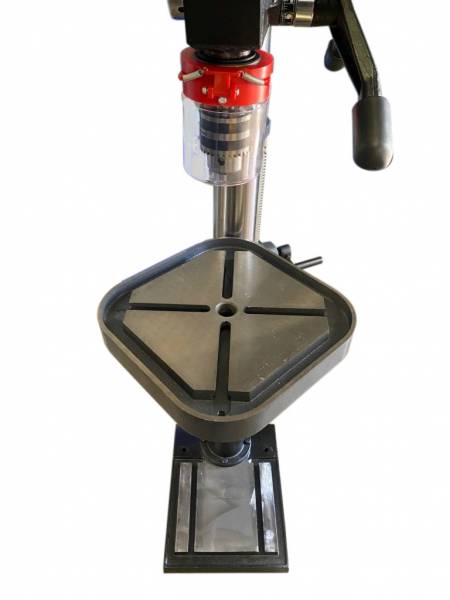

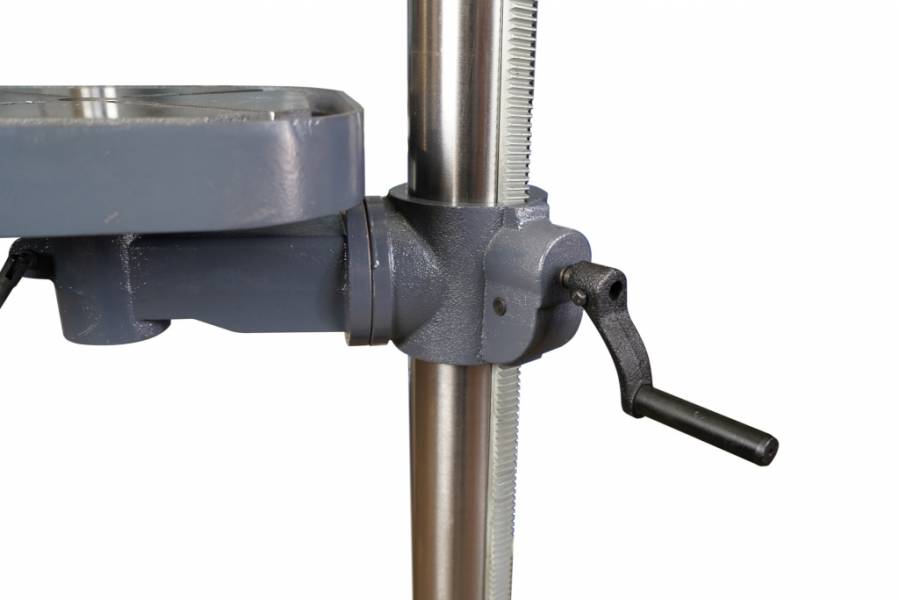

Станок Metal Master M32D имеет возможность перемещения сверлильного стола по оси Z при помощи зубчатой рейки и вращения рукоятки.

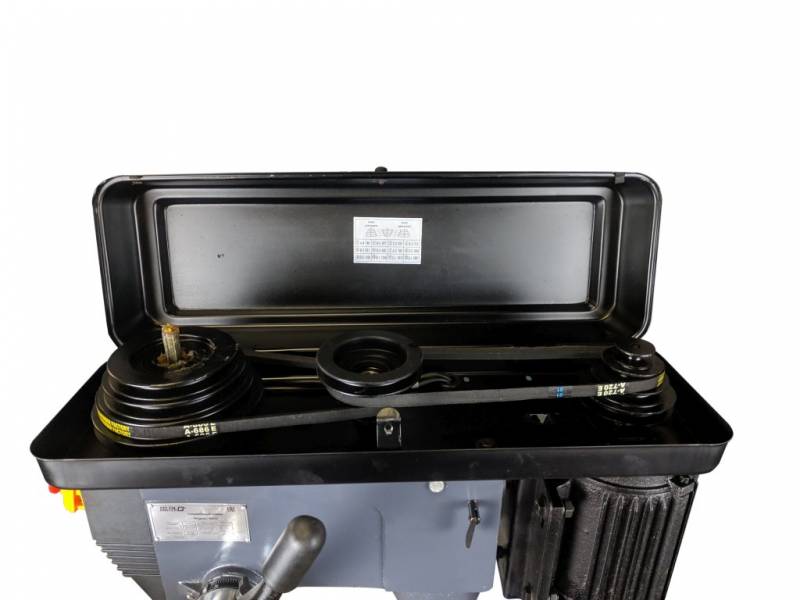

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема расположения ремней с диапазоном оборотов расположена под защитной крышкой кожуха.

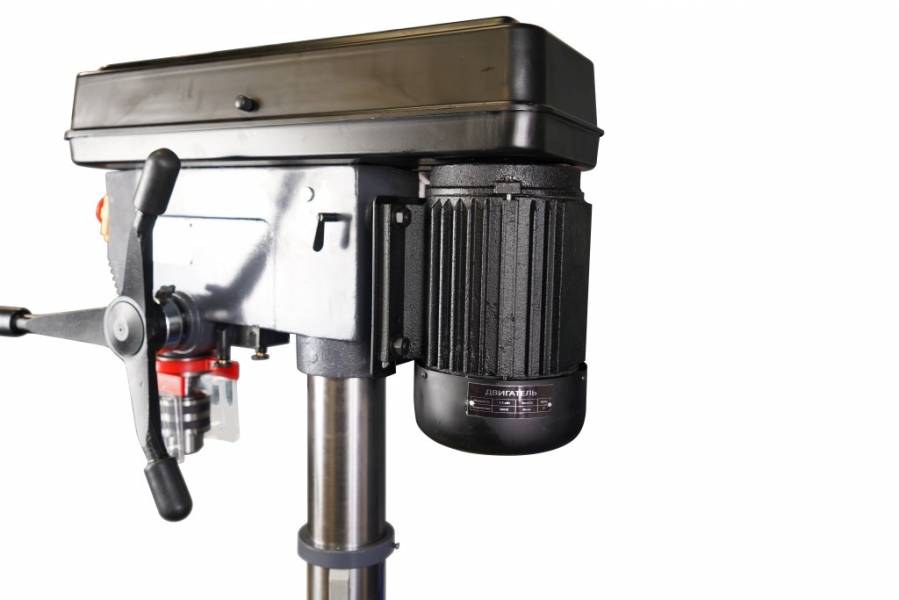

Станок Metal Master M32D оснащен мощным и надежным асинхронным двигателем с медной обмоткой мощностью 1100 Вт.

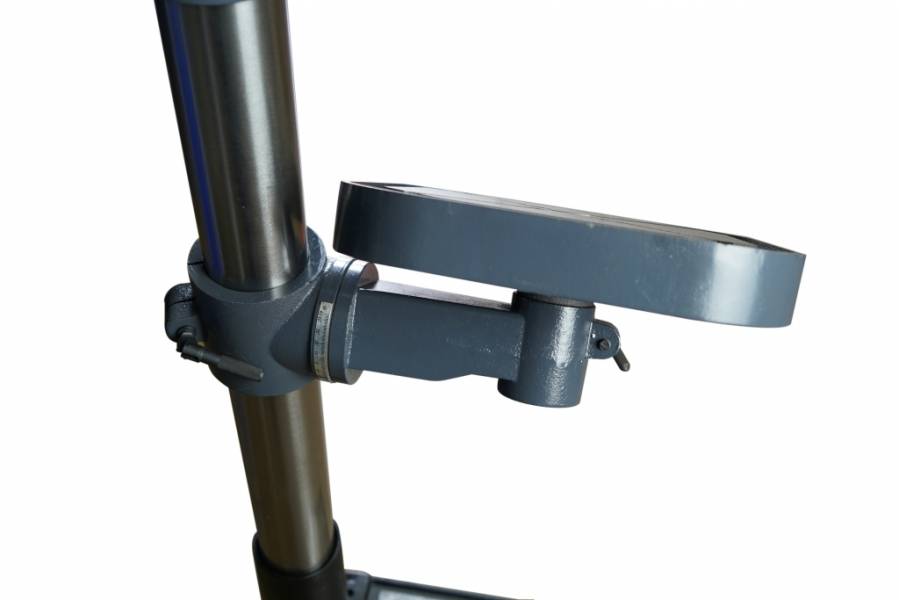

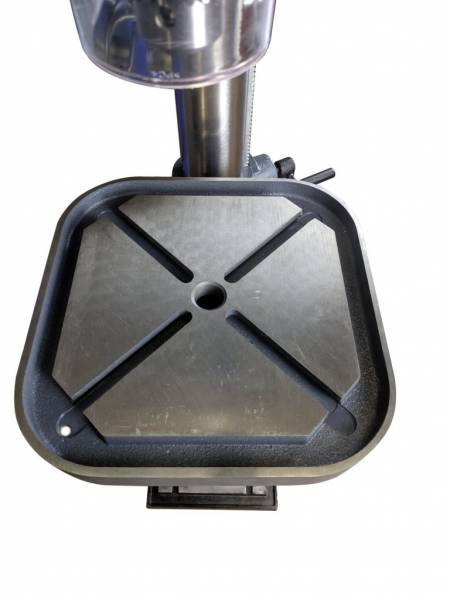

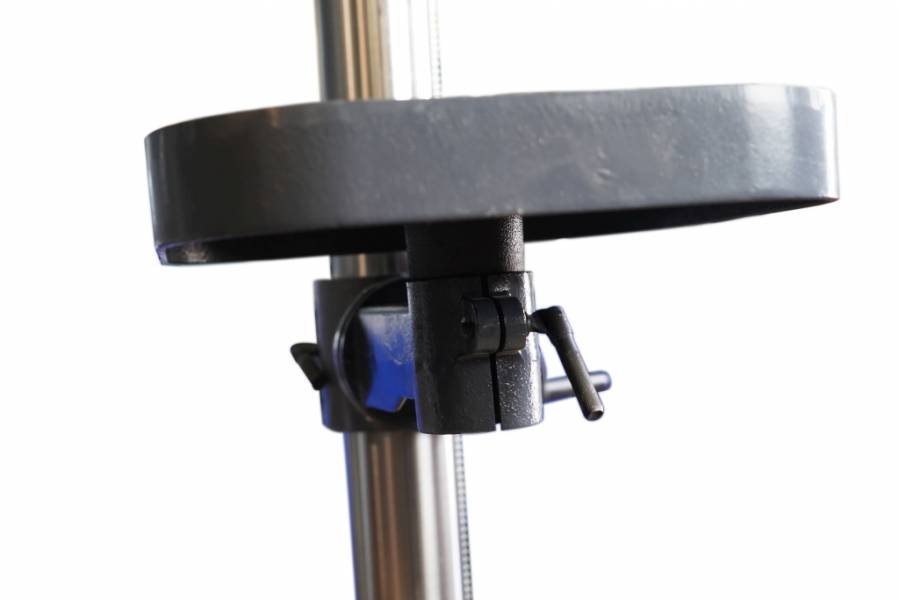

Сверлильный стол имеет возможность поворота на 45° в обе стороны по вертикали для обработки отверстий под углом. Стол оснащен прорезями для крепления заготовок и оснастки.

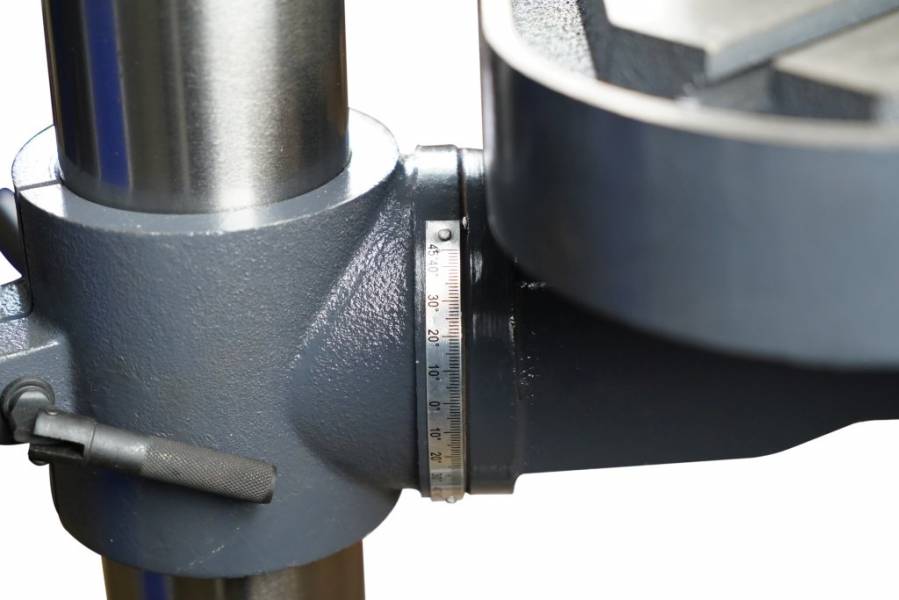

Контроль угла поворота сверлильного стола Metal Master M32D осуществляется по шкале угломера.
Модель Metal Master M32D дополнительно оснащен возможностью вращения стола на 360⁰ по горизонтали.

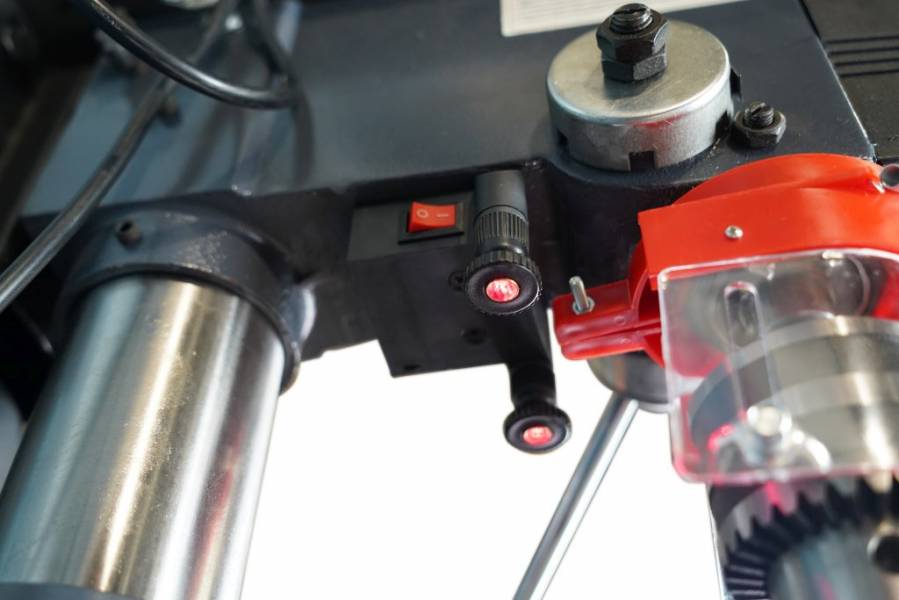

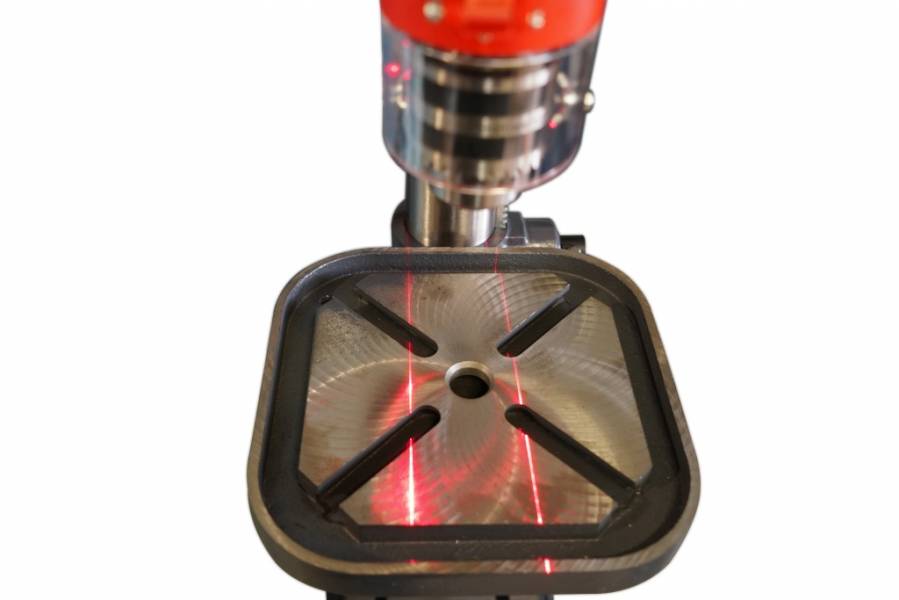

Станок Metal Master M32D оснащен лазерным указателем для корректной установки заготовки на рабочем столе что позволит с точностью просверлить отверстие там, где это необходимо.
Ход пиноли станка составляет 120 мм.

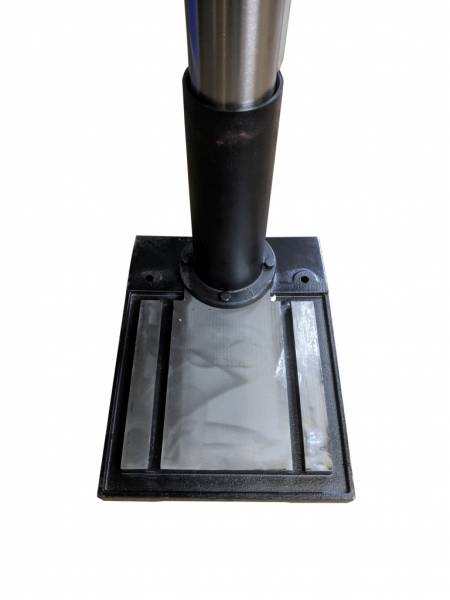

Станок установлен на мощное чугунное основание, на котором так же есть пазы для крепления заготовок и оснастки. Основание крепится к верстаку с помощью болтов.
Основные преимущества:
Стандартная комплектация:
Мы вышлем Вам инструкцию!
Андрей
Андрей
подскажите максимальную толщину металла для сквозного сверления, и максимальный вес заготовки, который выдержит стол
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день. Максимальный вес не более 50 кг
А максимальная толщина зависит от толщины сверла и материала заготовки. Максимальная глубина возможного сверления - 120 мм
Кирилл
Кирилл
Metal Master M32D какие разvеры подшипников указанные на схеме по дномером 30 и 73? насколько сложно их менять?
Александр Куликов
Технический директор
ООО «МеталМастер»
Подшипник №30 - модель 6203, основные размеры: D - 40 мм, d - 17 мм, В - 12 мм.
Подшипник №71/73 - модель 6205, основные размеры: D - 52 мм, d - 25 мм, В - 15 мм.
По вопросу замены, лучше обратиться в сервисный центр по тел. +7 (495) 374-64-07! Спасибо
Тимур
Тимур
Какова скорость вращения шпинделя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Частота вращения шпинделя составляет 160-2507 об/мин.
Николай
Николай
Подскажите параметры двигателя.
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! На данной модели станка установлен двигатель мощностью 1,1 кВт на медной обмотке.
