- Головка делительная полууниверсальная Metal Master ПДГ 125М
| Модель | ПДГ 125М |
|---|---|
| A, мм | 193 |
| В, мм | 131 |
| Н, мм | 173 |
| h, мм | 100 |
| a, мм | 166 |
| b, мм | 90 |
| g, мм | 16 |
| A1, мм | 175 |
| B1, мм | 87 |
| H1, мм | 102 |
| h, мм | 100 |
| a1, мм | 130 |
| b1, мм | 92 |
| g1, мм | 16 |
| Диаметр осевого отверстия шпинделя, мм | 18 |
Описание станка Головка делительная полууниверсальная Metal Master ПДГ 125М
Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.
Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.
Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.

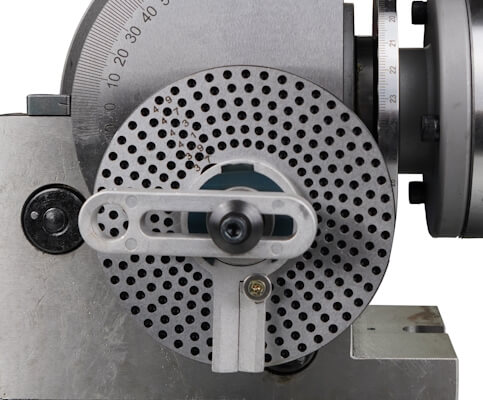

С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.

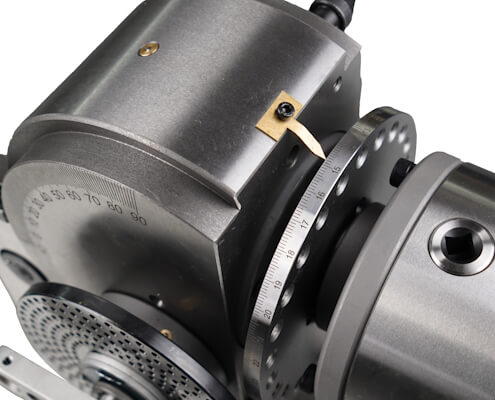

На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.

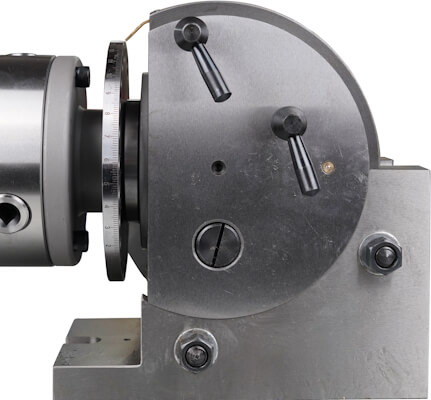

С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.

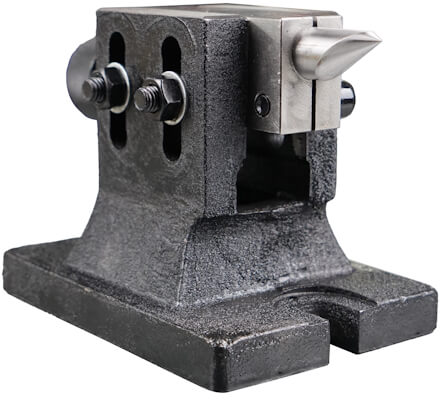

В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.

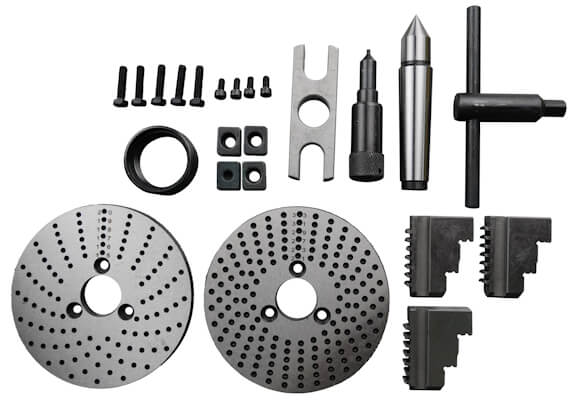

В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон Ø125 мм, задняя бабка.
Стандартная комплектация:
- делительный диск (3 шт.);
- 3-кулачковый патрон ø125 мм;
- задняя бабка;
- обратные кулачки;
- неподвижный упор.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Ваган 29.09.2025 в 08:23У задней бабки можно регулировать пиноль?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! В стандартную комплектацию ПДГ125М входит задняя бабка с возможностью регулирования пиноли по высоте
-
Клим 24.07.2025 в 15:48Какой тип передачи у головки?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! В данной головке установлена червячная передача
-
Малышев Михаил 04.12.2024 в 10:37Какие габаритные размеры у данной делительной головки?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Габариты делительной головки составляют 193×131×173 мм. -
Павлова Дарья 14.11.2024 в 11:37Какой диаметр осевого отверстия шпинделя?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Диаметр осевого отверстия шпинделя составляет 18 мм.
