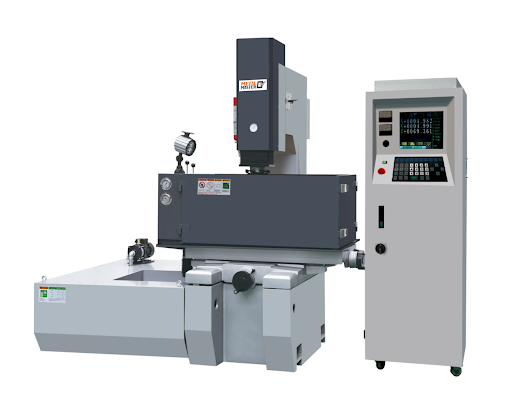

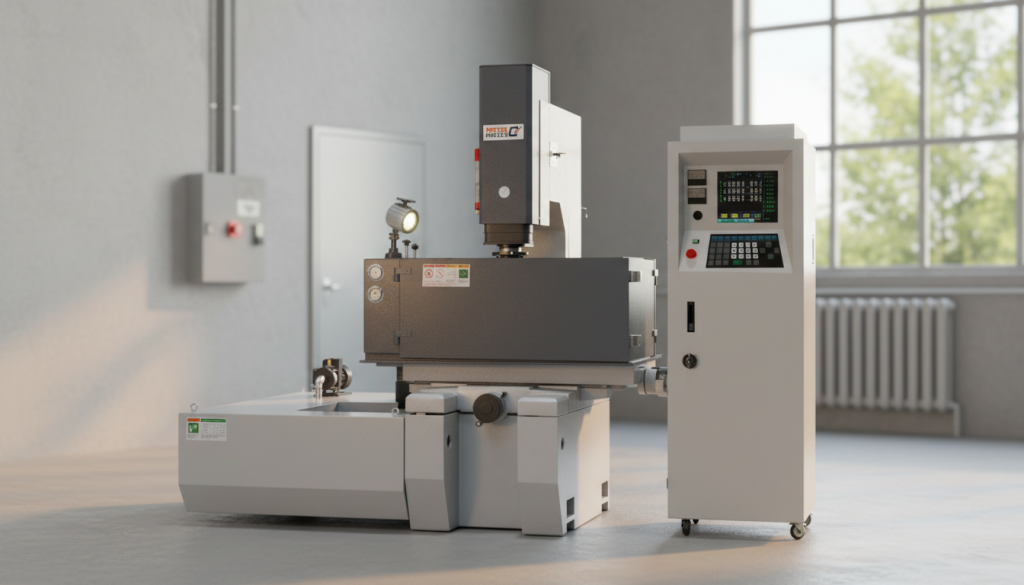

Коммерческое предложение Копировально-прошивной станок с ЧПУ Metal Master MNC-540

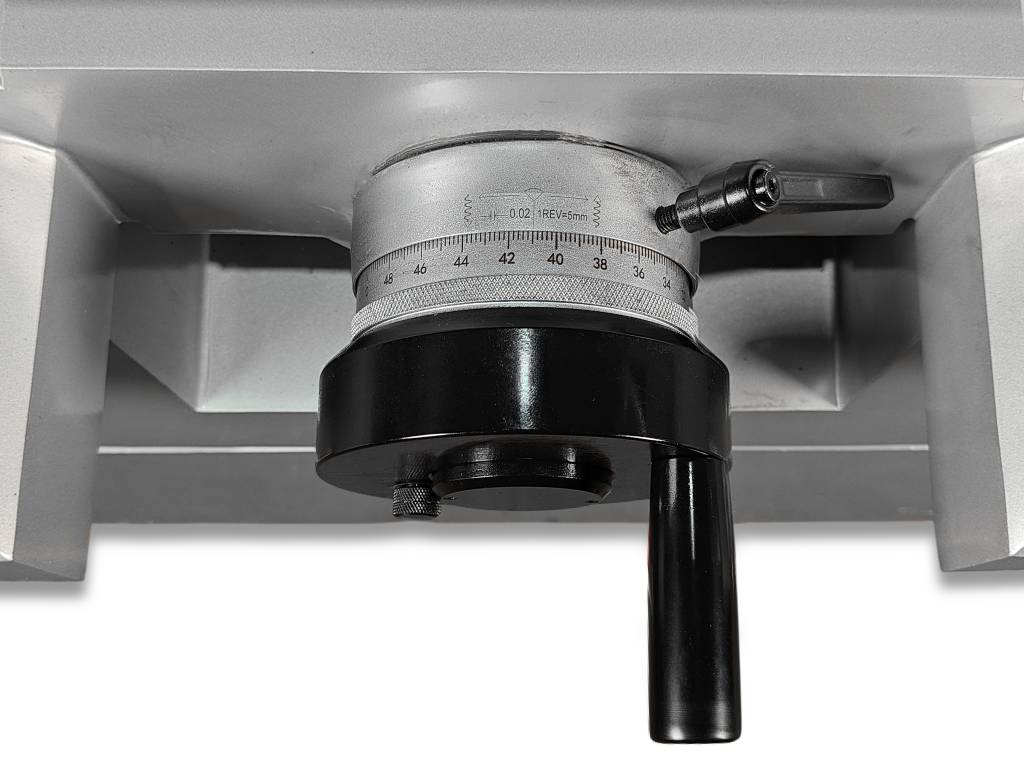

Электроэрозионный копировально-прошивной станок серии Metal Master MNC-540 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.

В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.

В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки Metal Master MNC-540 комплектуются генераторами с максимальными токами обработки до 50А.

Назначение

Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток, решеток и других изделий.

Изготовление штампа на эрозионном прошивном станке

Стандартная комплектация:

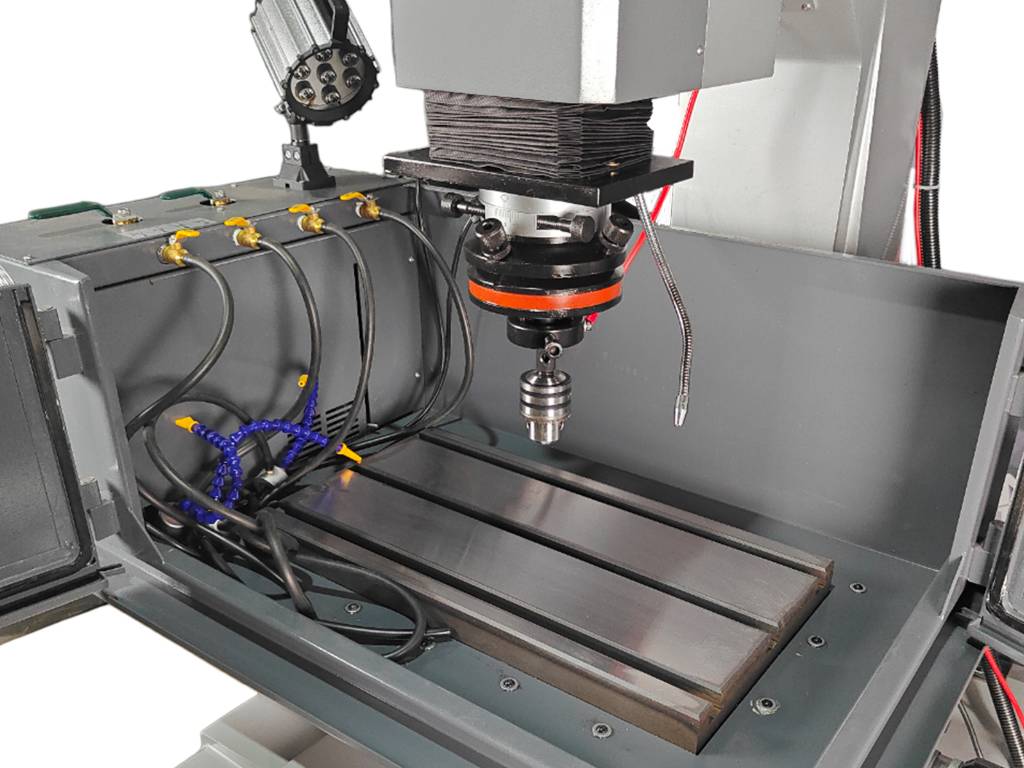

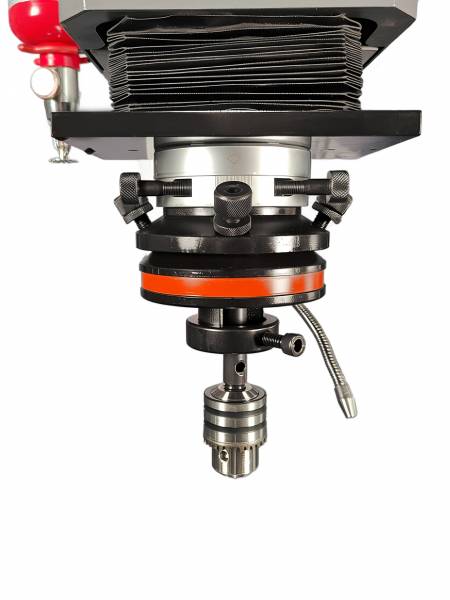

• Cтандартный патрон для крепления электродов.

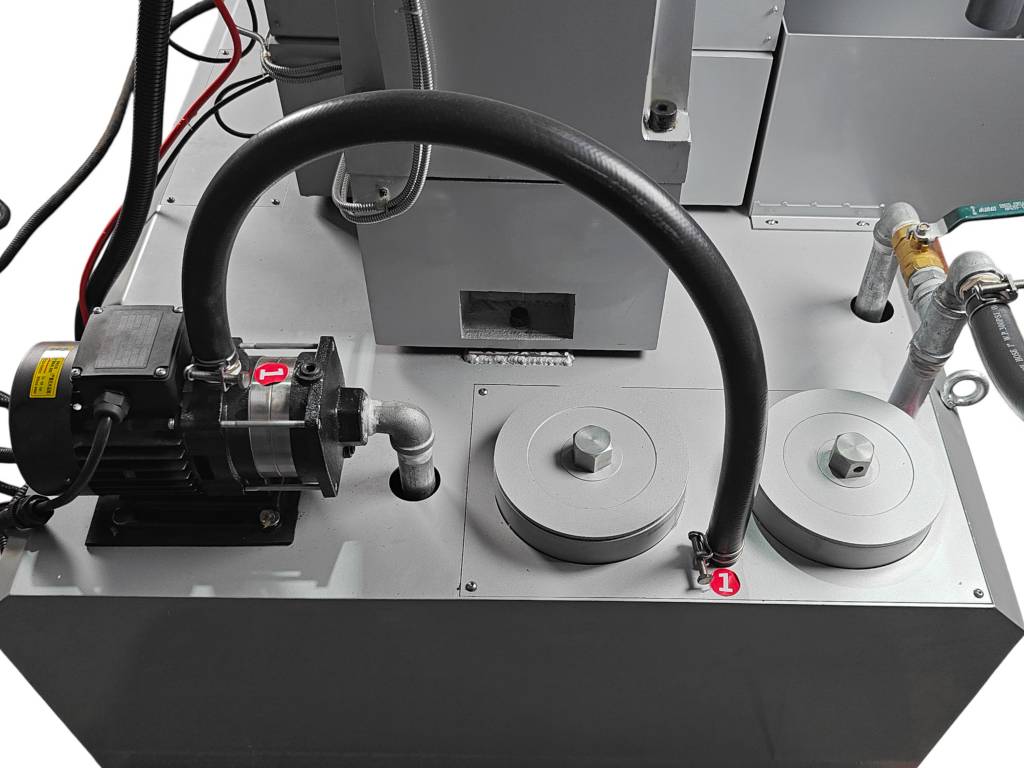

• Система фильтрации диэлектрического масла с бумажным фильтром.

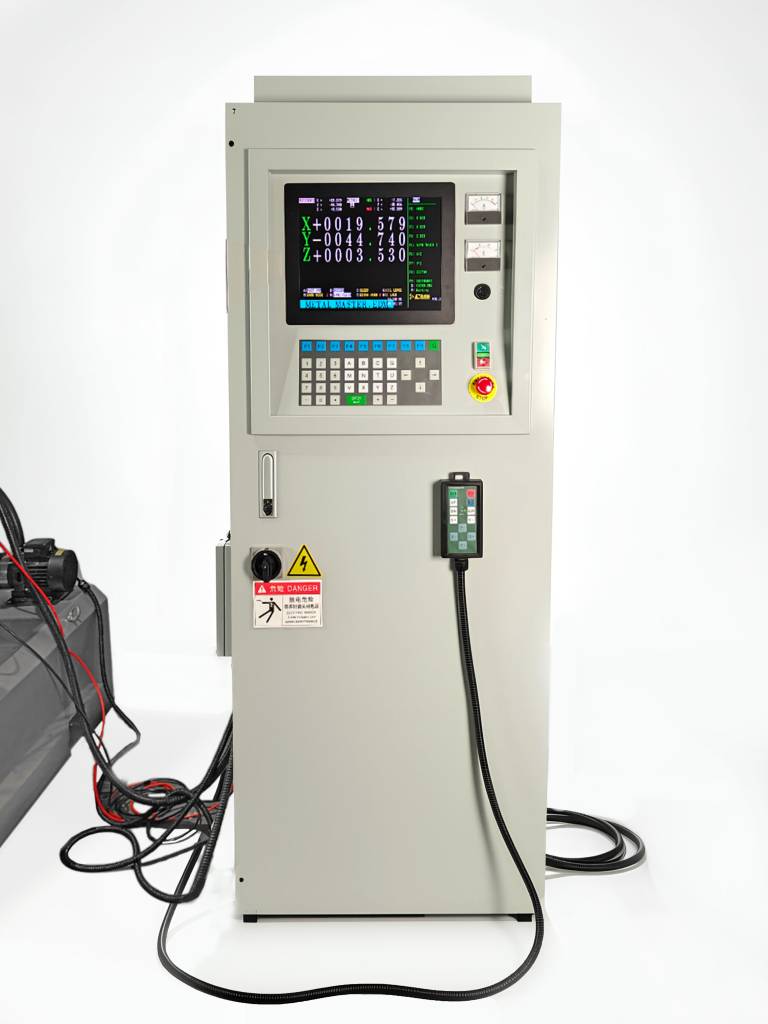

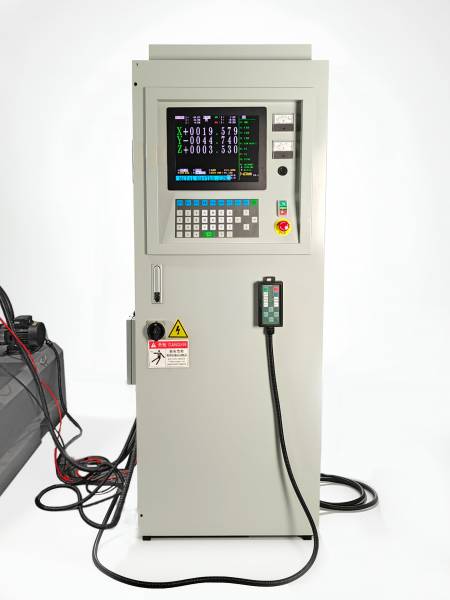

• Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
• Сервопривод оси Z.

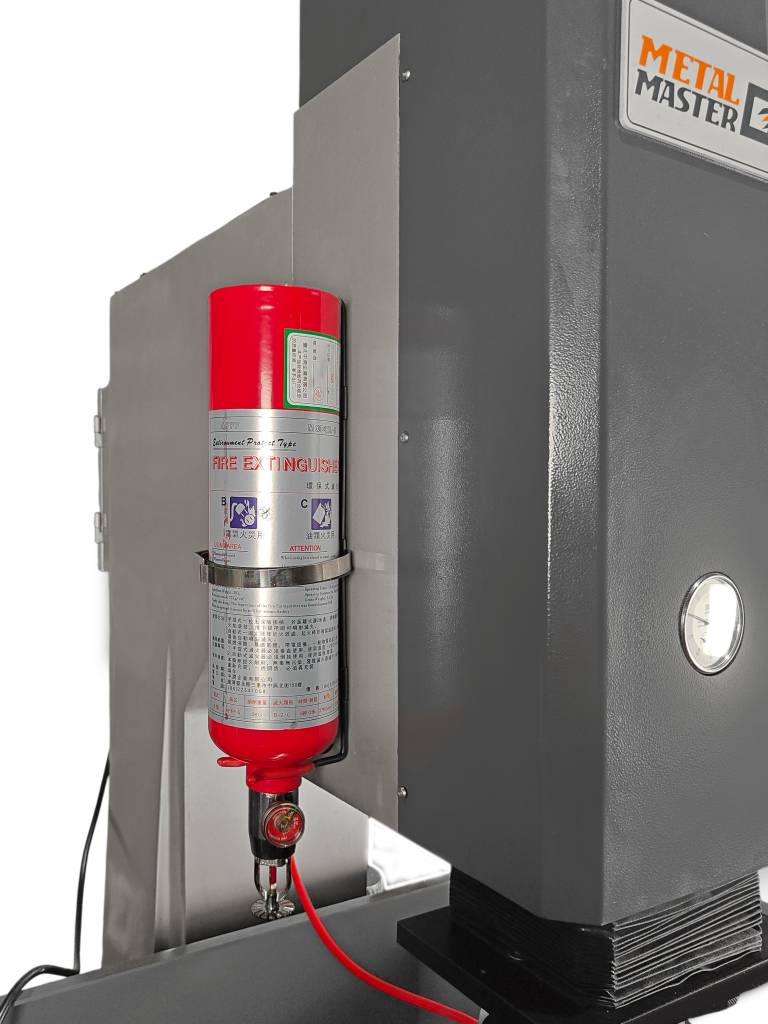

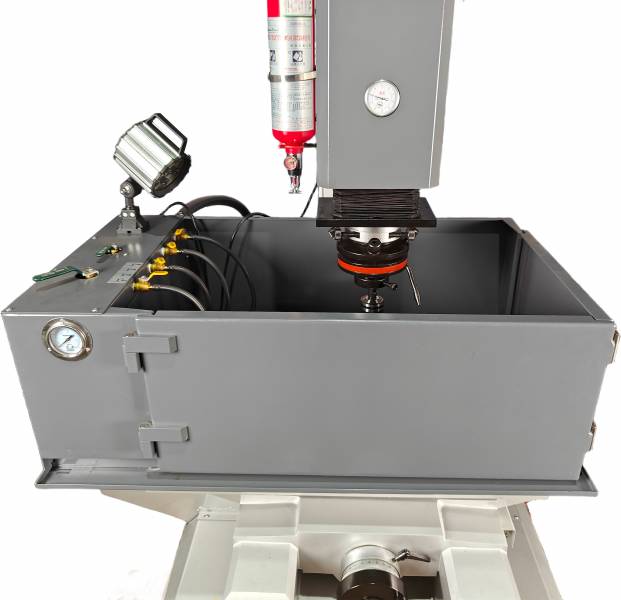

• Автоматический огнетушитель.
• Ящик с набором инструментов.
• Cтандартный патрон для крепления электродов.

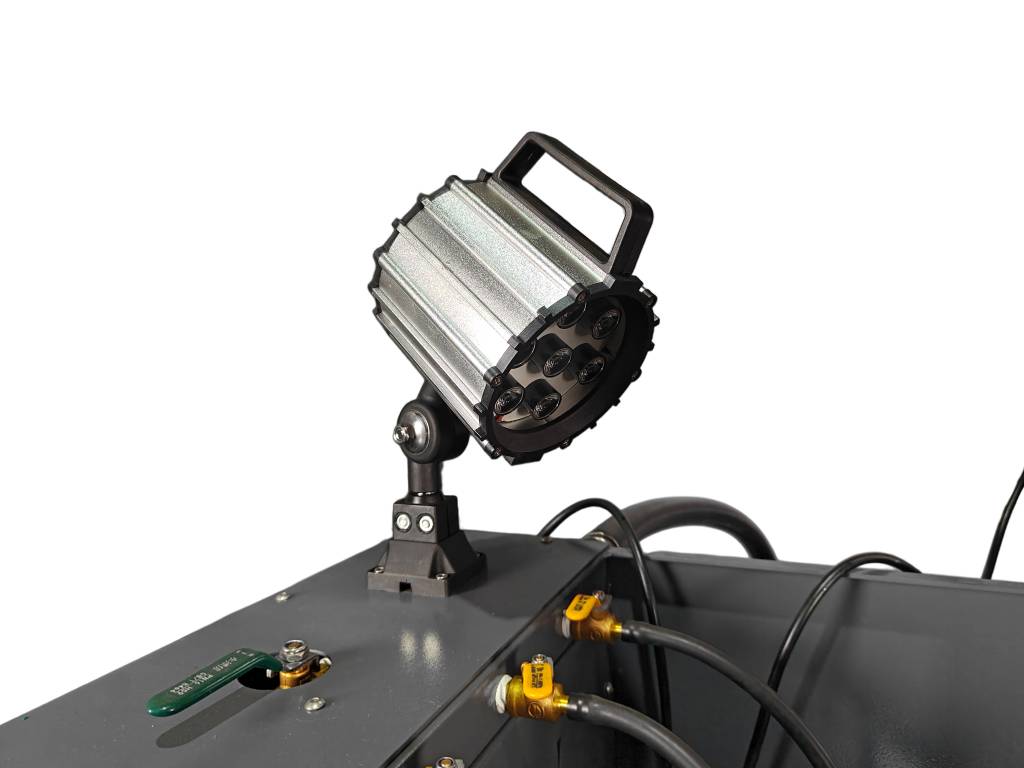

• Лампа рабочего освещения.
• Инструкция по эксплуатации на русском языке.
