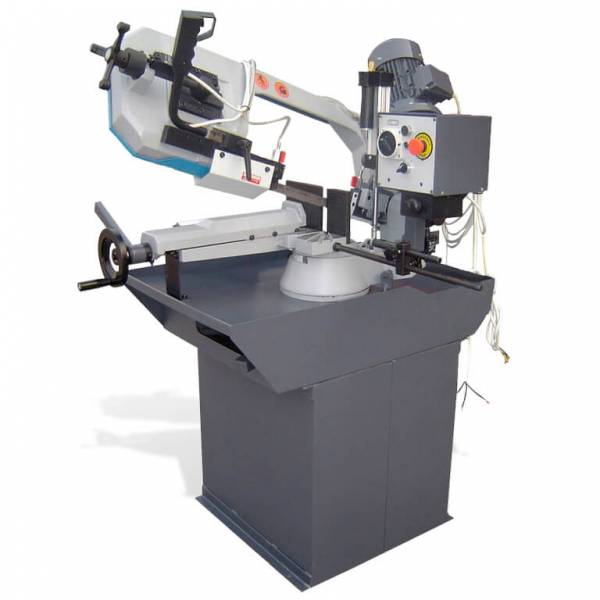

Ленточнопильный станок Metal Master PT 220
Смотреть видео
Ленточнопильный станок Metal Master PT 220
Скачать инструкцию Отрезные ленточные станки данной серии используются для резки цельного и профильного материала. Станок является маятниковым с закреплением пильной рамы на консоли. С помощью станка можно отрезать детали под углом от 60 до 90 градусов. Операция подачи и зажима деталей осуществляется вручную, включая подъем пильной рамы. Усилие при резки создается весом рамы для пилки. Регулировка усилия подачи выполняется системой ... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Параметр | 90° | +45° | +60° |
| макс диаметр заготовки круглого сечения, мм | 220 | 160 | 110 |
| макс заготовка квадратного сечения, мм | 250x155 | 160x110 | 80x95 |
| двигатель | 400V, 1,05 kW | ||
| скорость движения пилы, м/мин | 40; 80 | ||
| габариты станка (ДхШхВ), мм | 1350x660x1450 | ||
| масса станка, кг | 254 | ||
| Размеры полотна, мм | 27x0,9x2450 | ||
Описание

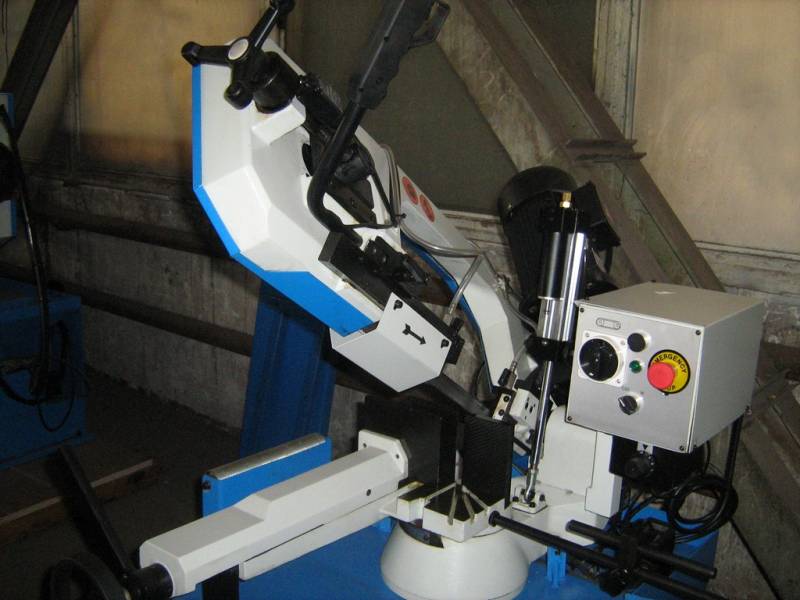

Отрезные ленточные станки данной серии используются для резки цельного и профильного материала. Станок является маятниковым с закреплением пильной рамы на консоли. С помощью станка можно отрезать детали под углом от 60 до 90 градусов. Операция подачи и зажима деталей осуществляется вручную, включая подъем пильной рамы. Усилие при резки создается весом рамы для пилки. Регулировка усилия подачи выполняется системой гидрозагрузки станка, что также застопоривает раму в верхней точке.
Ленточный гравитационный станок применяют для штучного, опытного и мелкосерийного производства. Консоль выполнена из чугуна, что позволяет производить резку на большом разнообразии материалов.

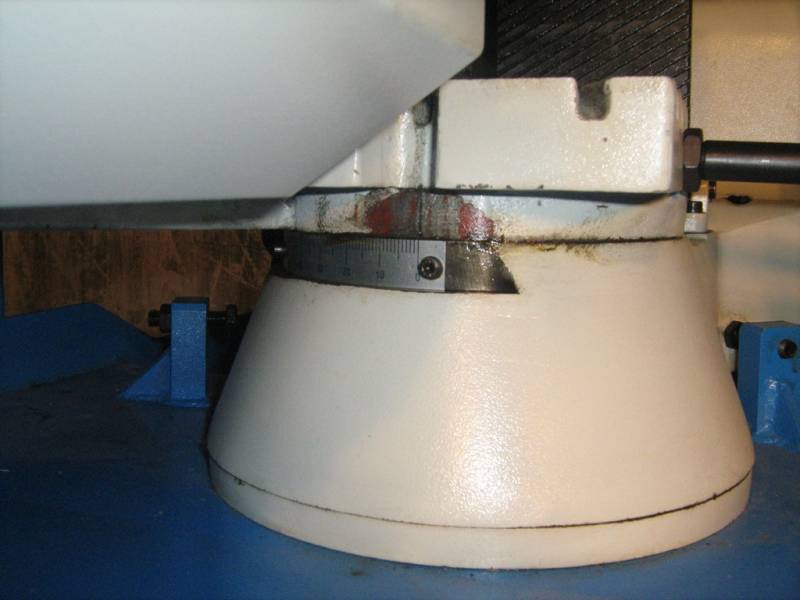

Пильная рама может поворачиваться вправо на 60 градусов для углового распила. Поворот пилы фиксируется рычагом на тумбе. Угол поворота пилы можно проследить по угломерной линейке. Тиски имеют пропилы напротив стандартных углов поворота.

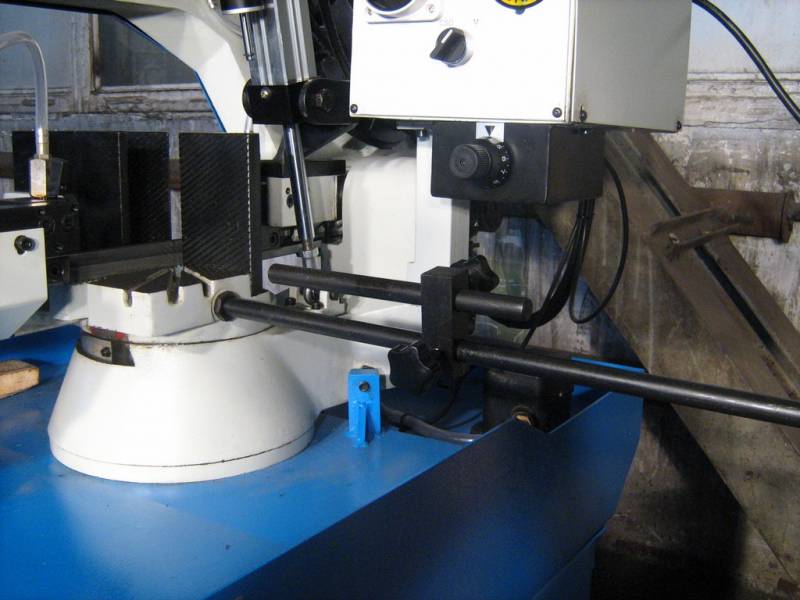

Движение тисков осуществляется по направляющей, что гарантирует точность и фиксацию заготовки. Тиски имеют механизм быстрого зажима. Тиски соединены с механическим упором, что облегчает резку заготовки на заданную величину.

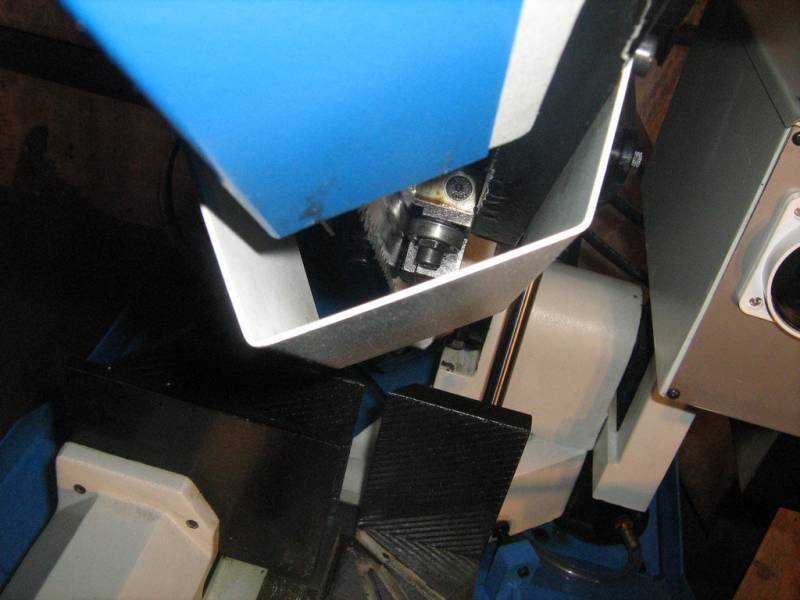

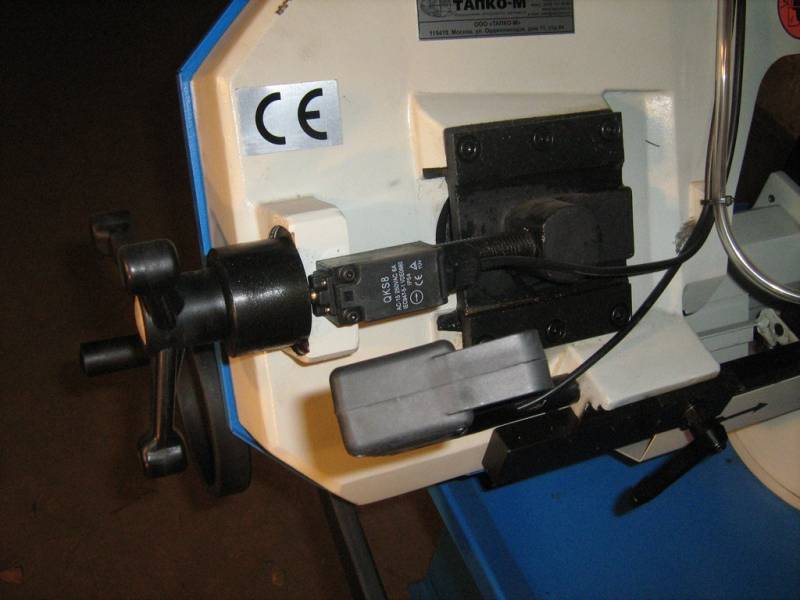

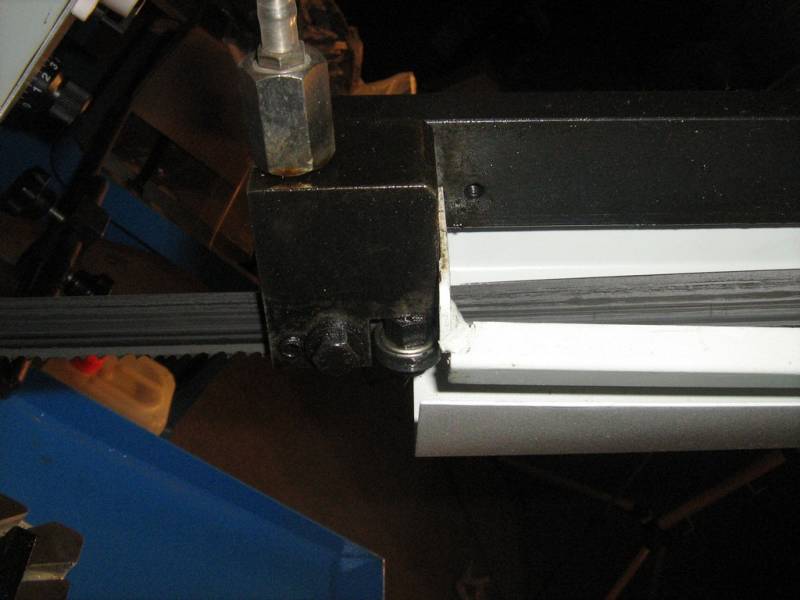

Станок ленточнопильный имеет систему механического натяжения полотна, соединенную с контроллером разрыва. Полотно протягивается в направляющих из твердых сплавов, повышающих точность резки. Вылет направляющей регулируется и фиксирует положение пильного полотна по размеру заготовки.

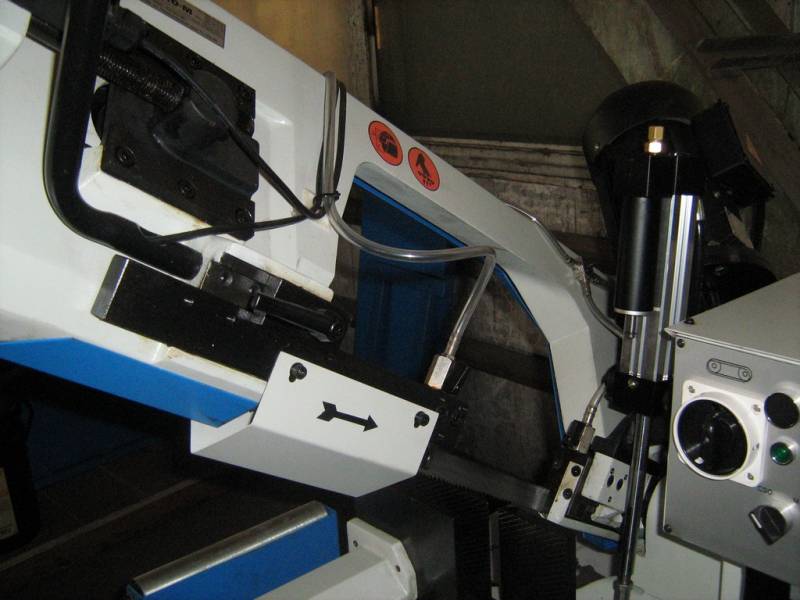

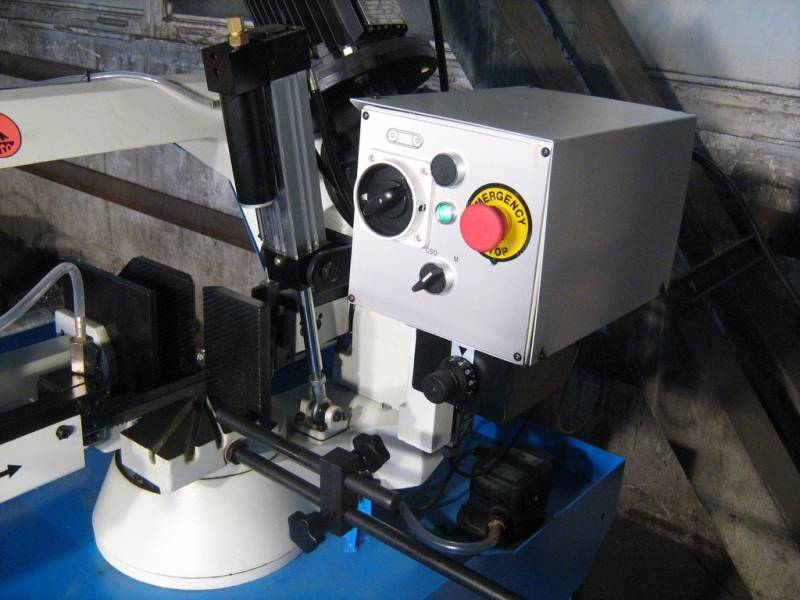

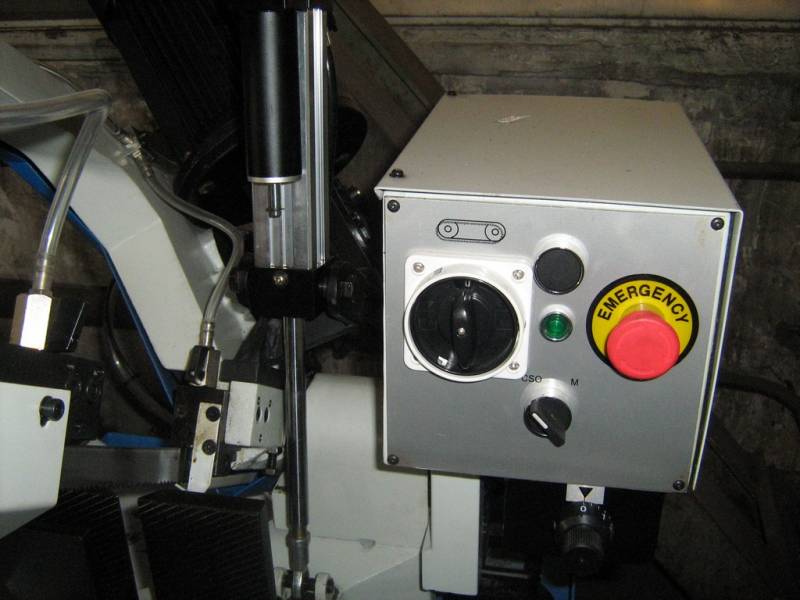

Пильная рама поднимается вручную. Ленточнопильный станок имеет регулируемый компенсатор на пружине для подъема пильной рамы. Пильная рама опускается под собственным весом. Регулирование скорости подачи осуществляется гидравлическим цилиндром с перепускным клапаном, который управляется с панели. Станок может функционировать в ручном режиме, когда движение пильного полотна и подача управляются ручкой пильной рамы или в режиме включения с пульта. Подача пилы при этом с заданной скоростью выполняется под собственным весом. По окончании работы пила автоматически останавливается.
Рекомендуем
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master PT 220
Борис
Борис
Какова максимальная скорость вращения полотна?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Максимальная скорость полотна - 80 м/мин.
Вячеслав
Вячеслав
Здравствуйте. Тумба идет в комплекте со станком?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, тумба входит в стандратную комлектацию.
