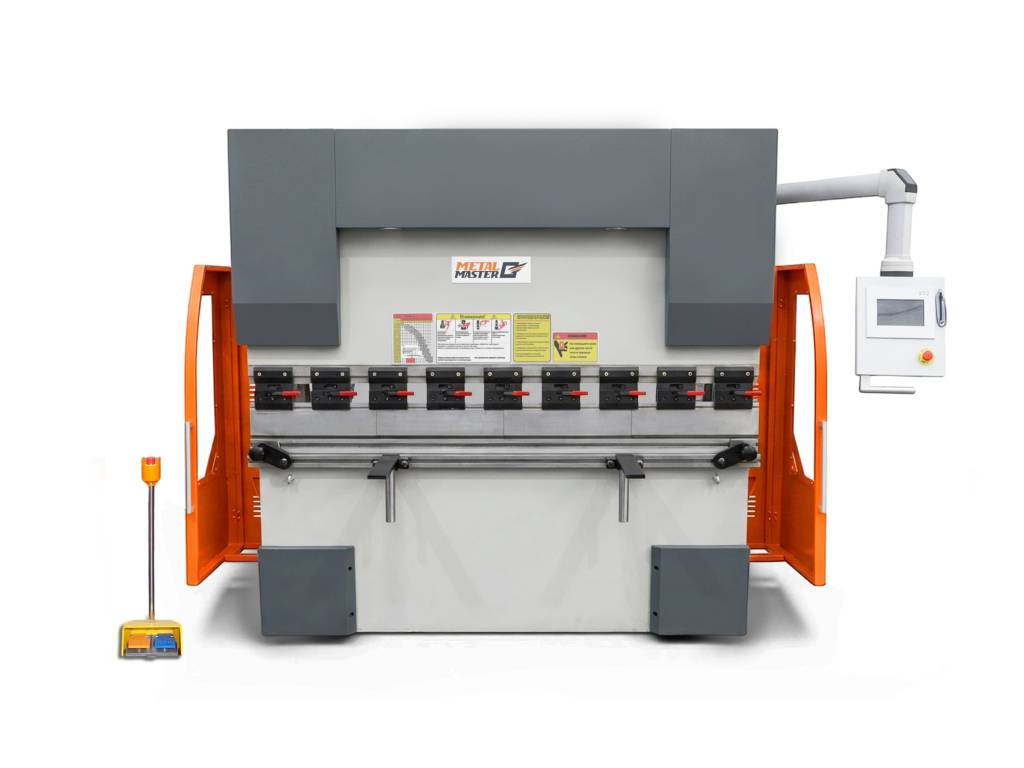

- Пресс гибочный гидравлический METAL MASTER HPJ 2040 D Sensor

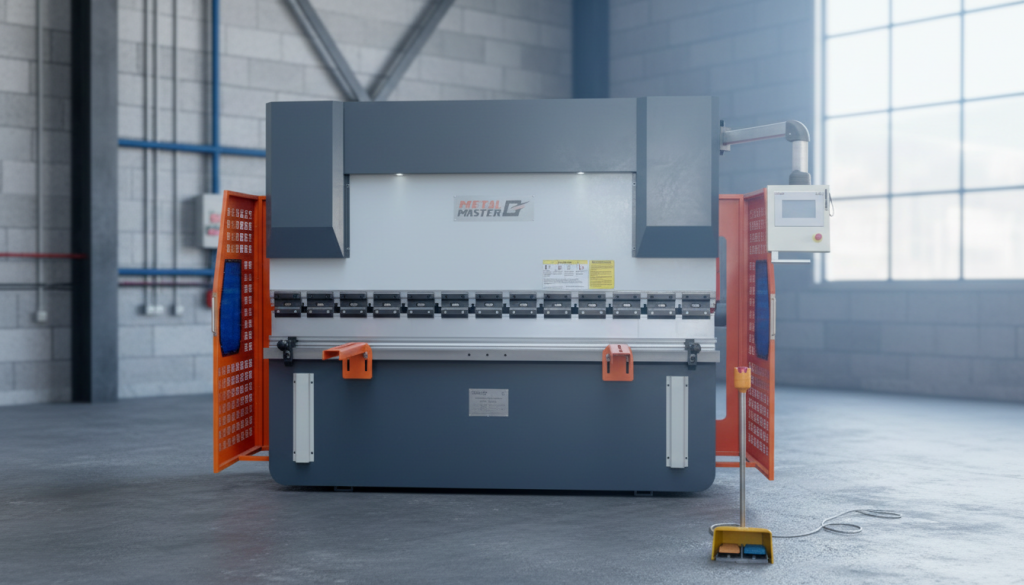

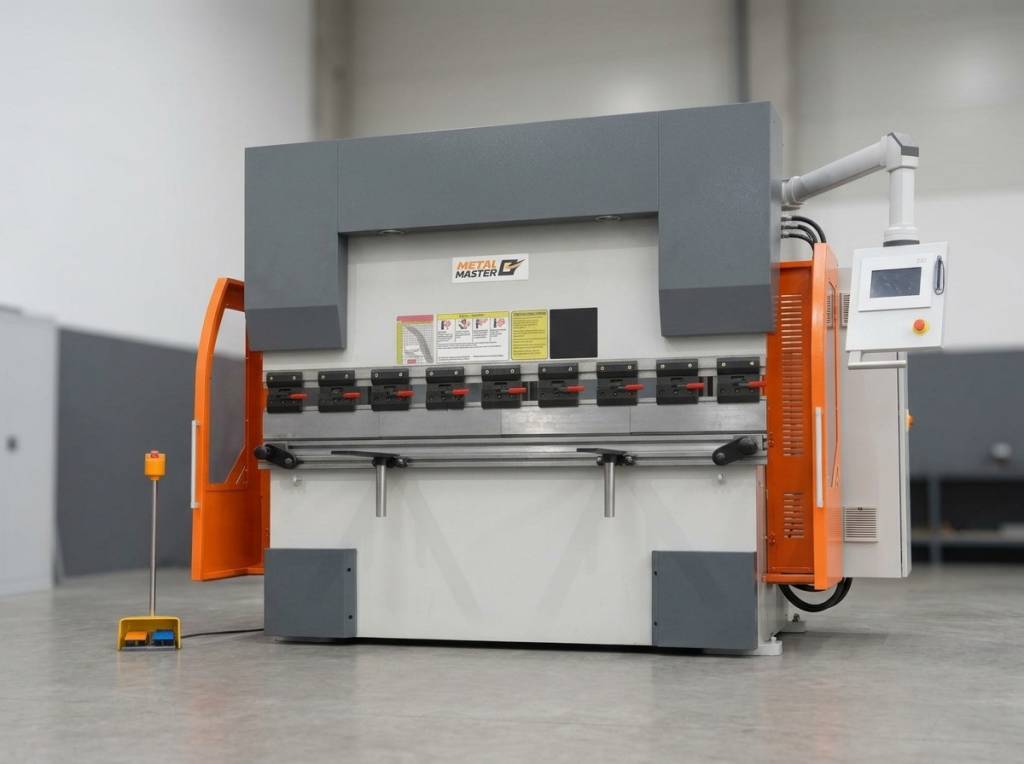

Пресс гибочный гидравлический HPJ 2040 D Sensor Акция
- Акция
| Модель | HPJ 2040 D Sensor |
|---|---|
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 2000 |
| Расстояние между колоннами, мм | 1600 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 100 |
| Расстояние между столом и траверсой, мм | 350 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15 / 90 / 70 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х/Y, мм | ± 0,1 |
| Ход заднего упора по оси R, мм | 100 |
| Количество пальцев заднего упора, шт | 2 |
| Мощность двигателя, кВт | 4 |
| Уровень шума, дБ | ≤88 |
| Система управления | E22 |
| Габаритные размеры станка (Д×Ш×В), мм | 2100×2100×1380 |
| Масса станка (нетто/брутто), кг | 2095 / 2100 |
Описание станка Пресс гибочный гидравлический HPJ 2040 D Sensor
Листогибочные прессы серии HPJ D Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

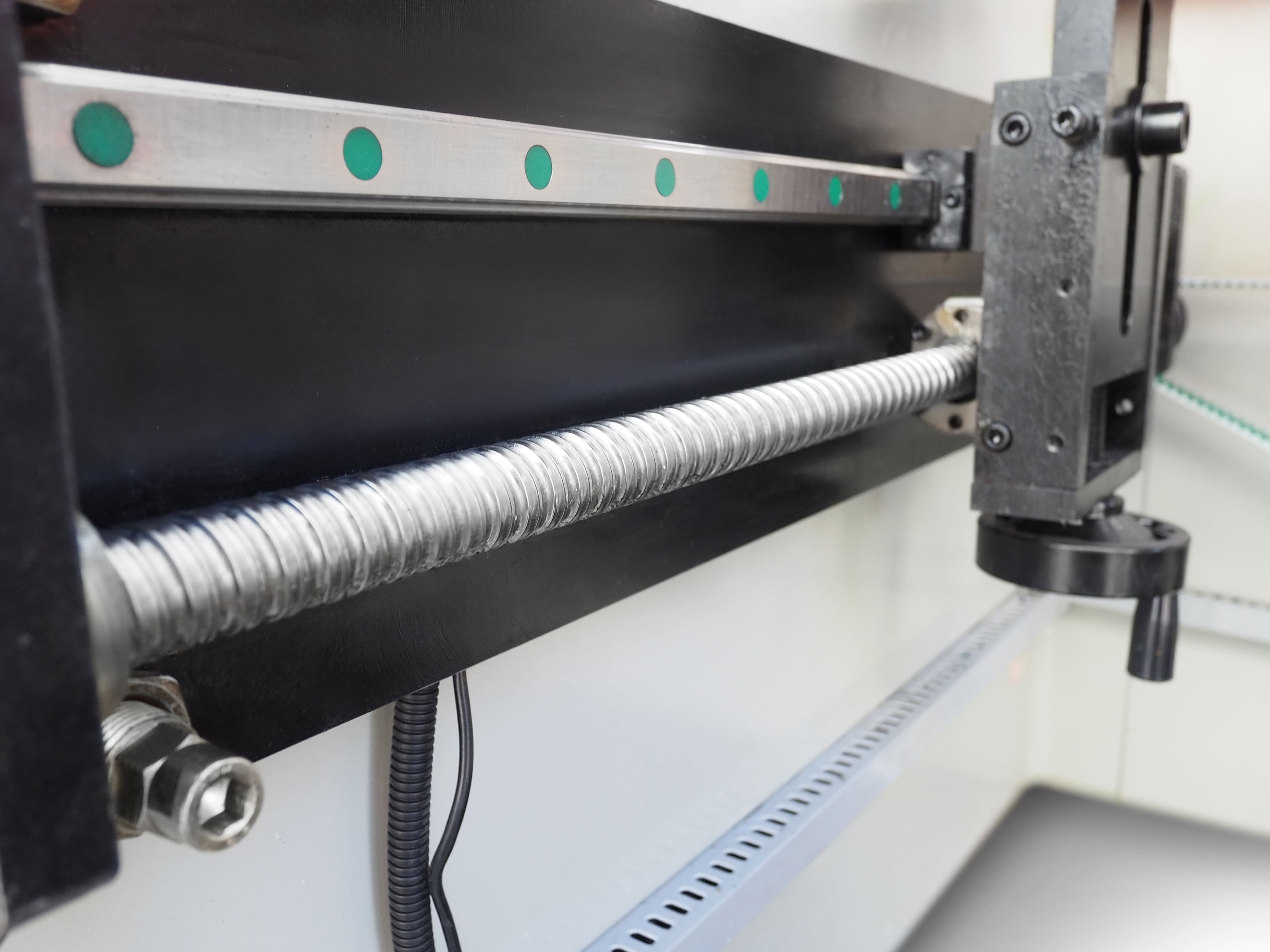

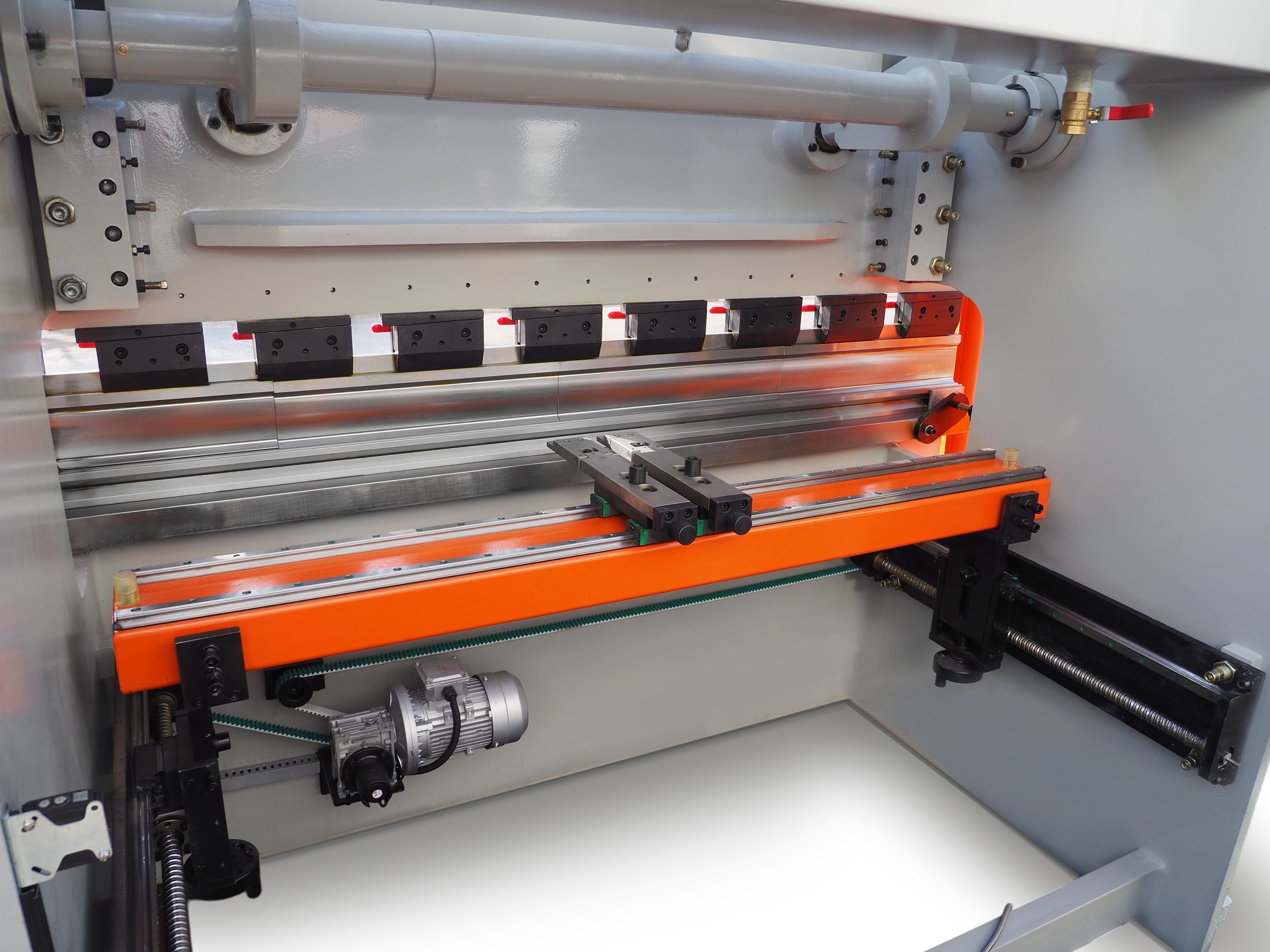

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | E22 с сенсорным экраном |
| Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
| Электроавтоматика | NOK ( Япония) |
| Двигатель | Siemens |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 75 |
| 4 | 55 |
| 5 | 50 |
| 6 | 350 |
| 7 | 140 |
| 8 | 250 |
| 9 | 120 |

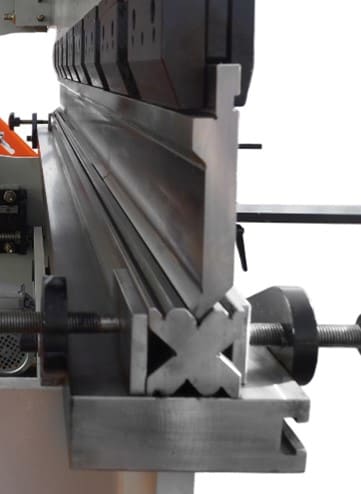

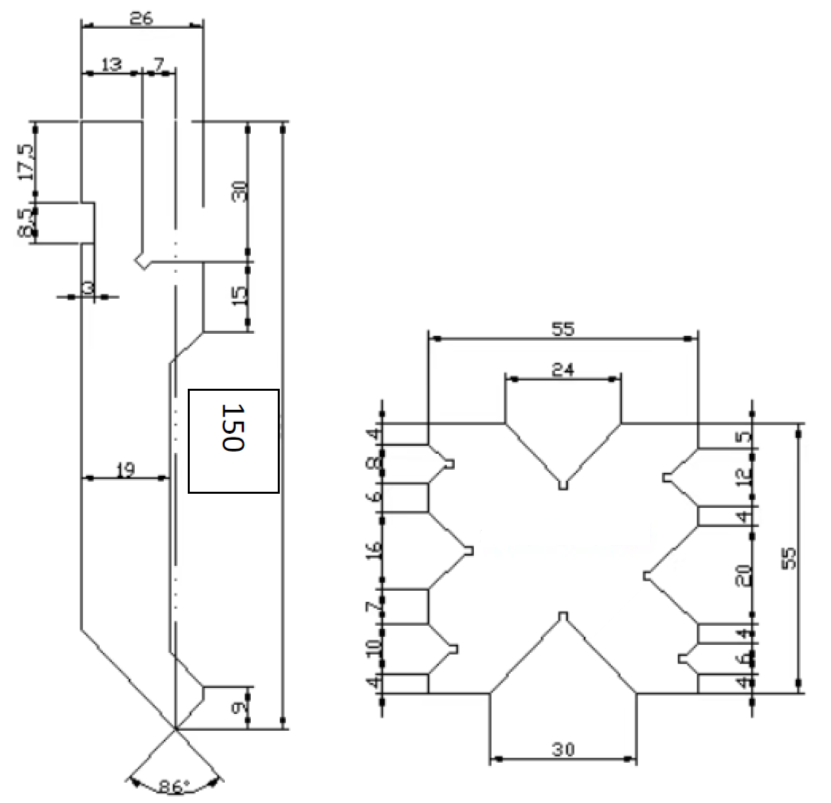

Верхний и нижний инструмент
Пуансон Матрица

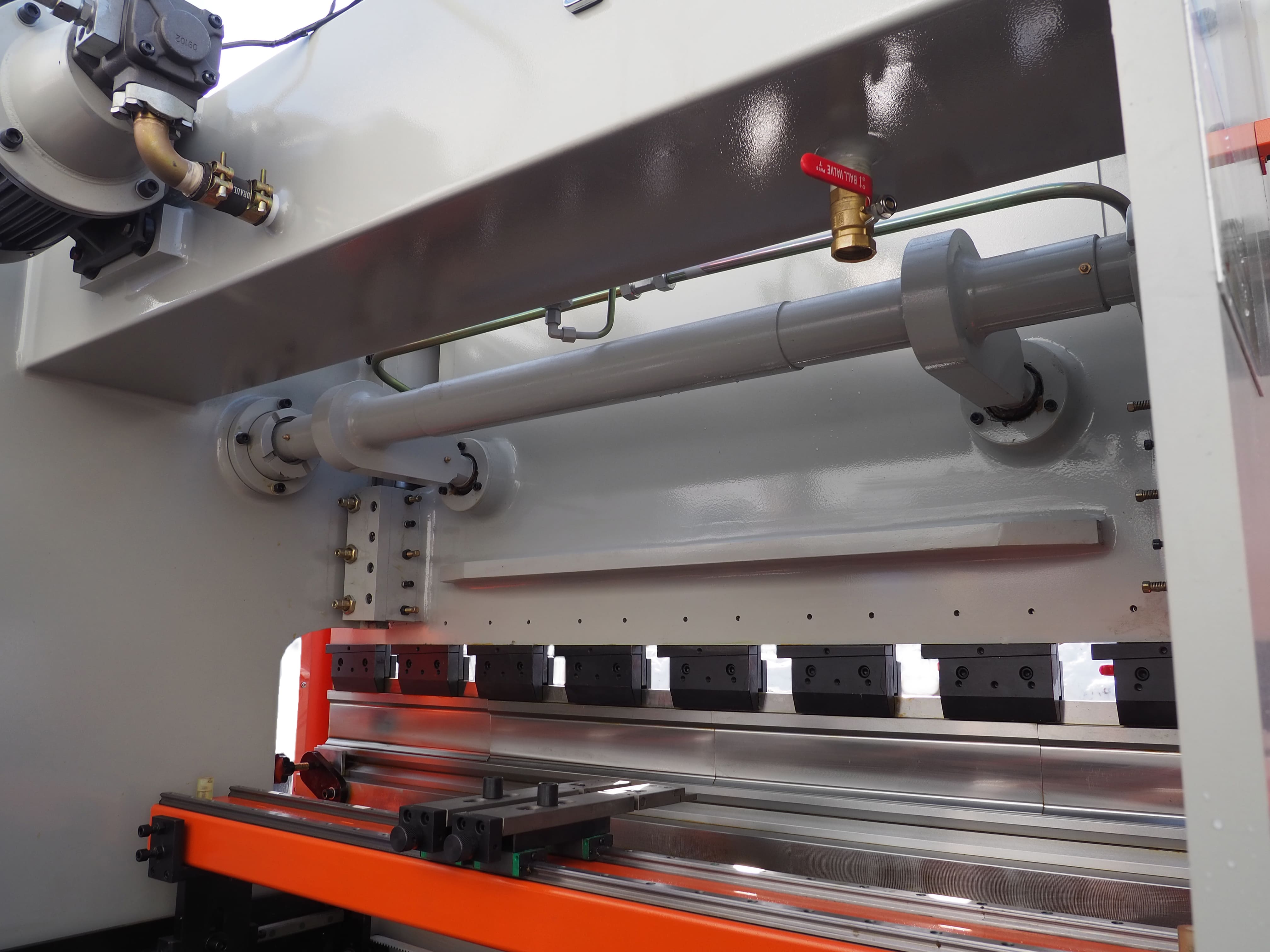

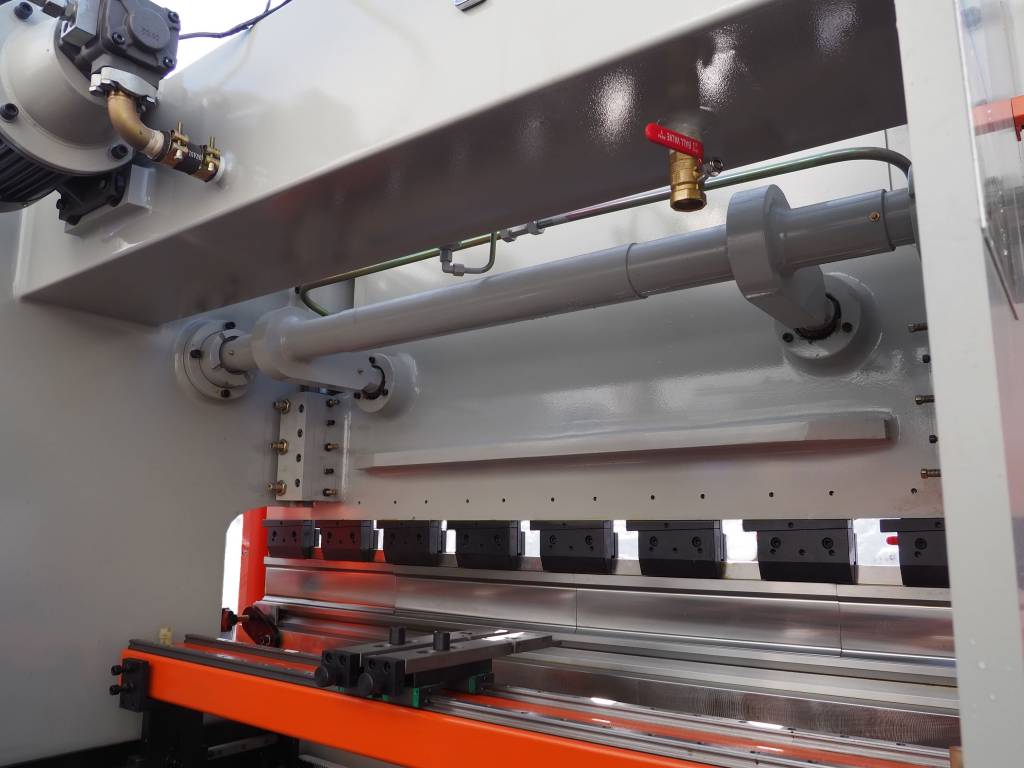

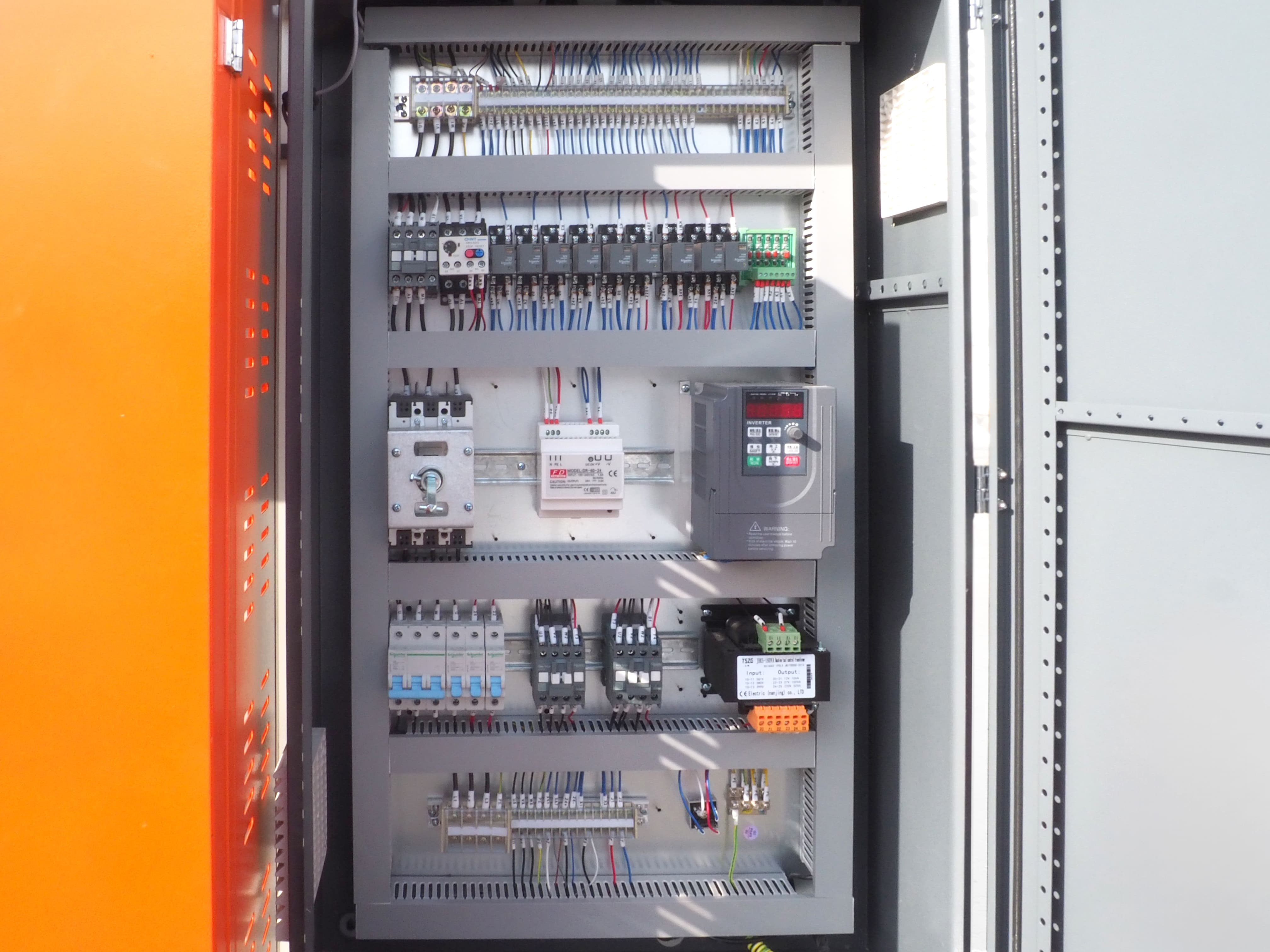

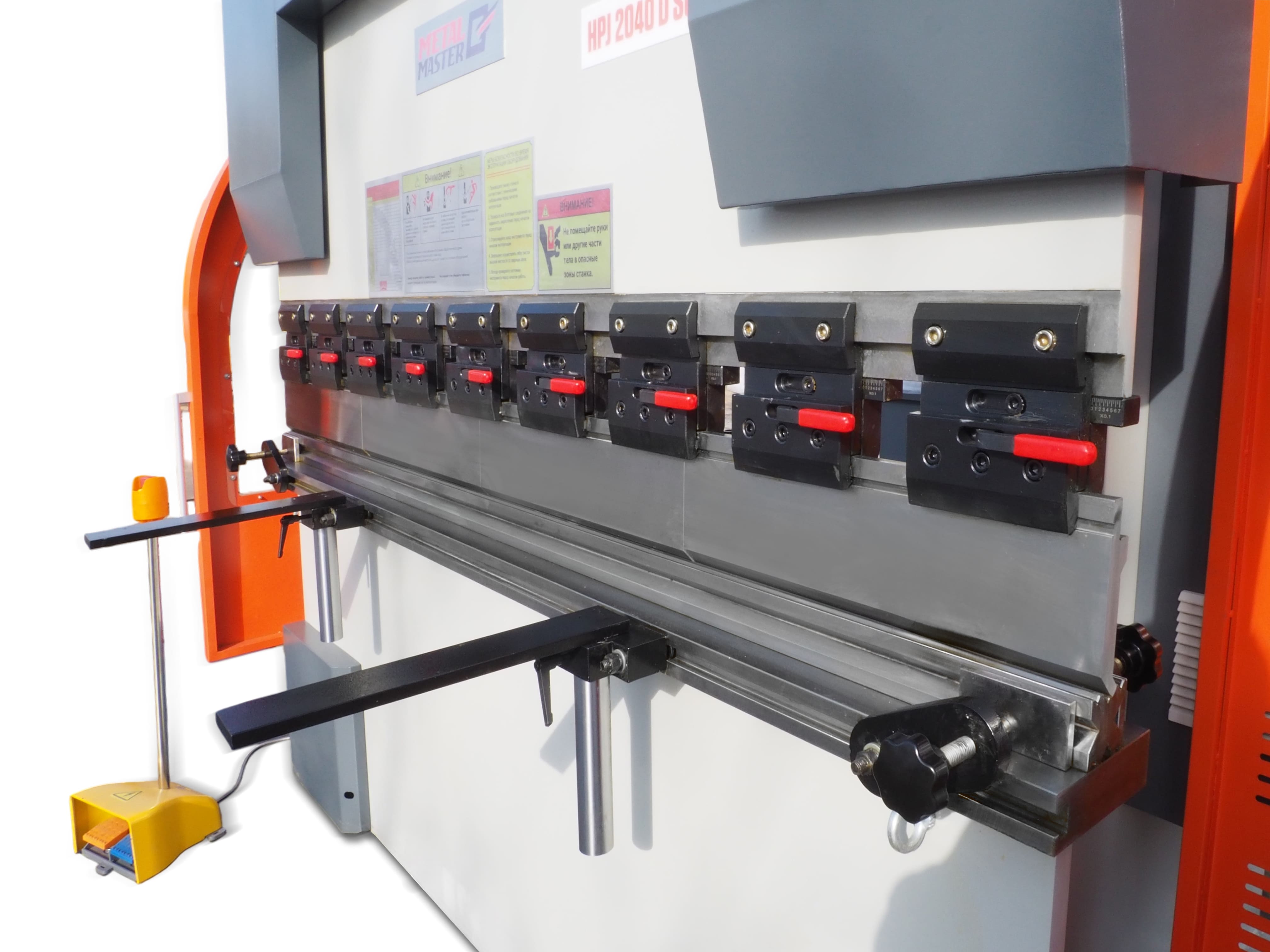

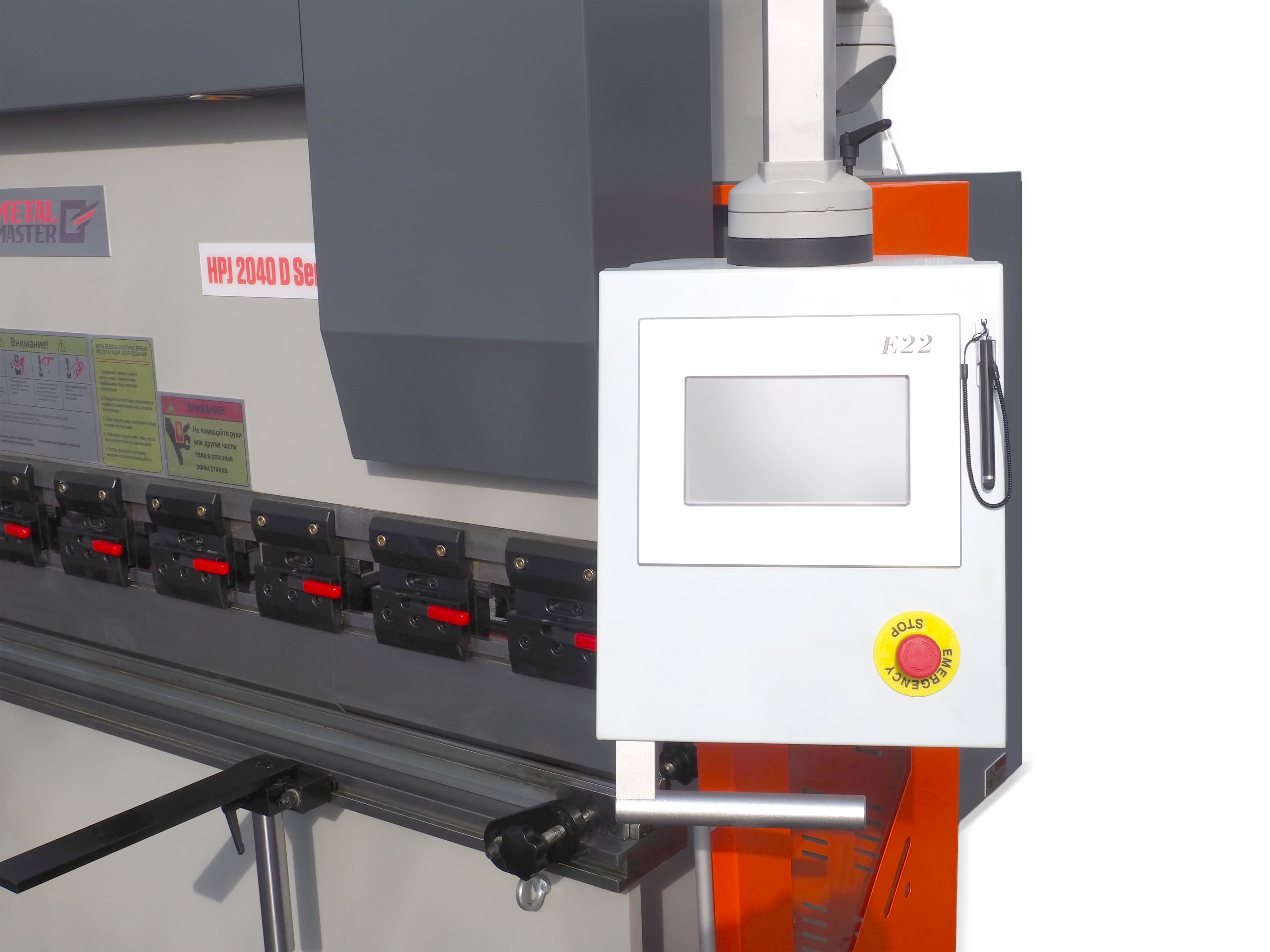

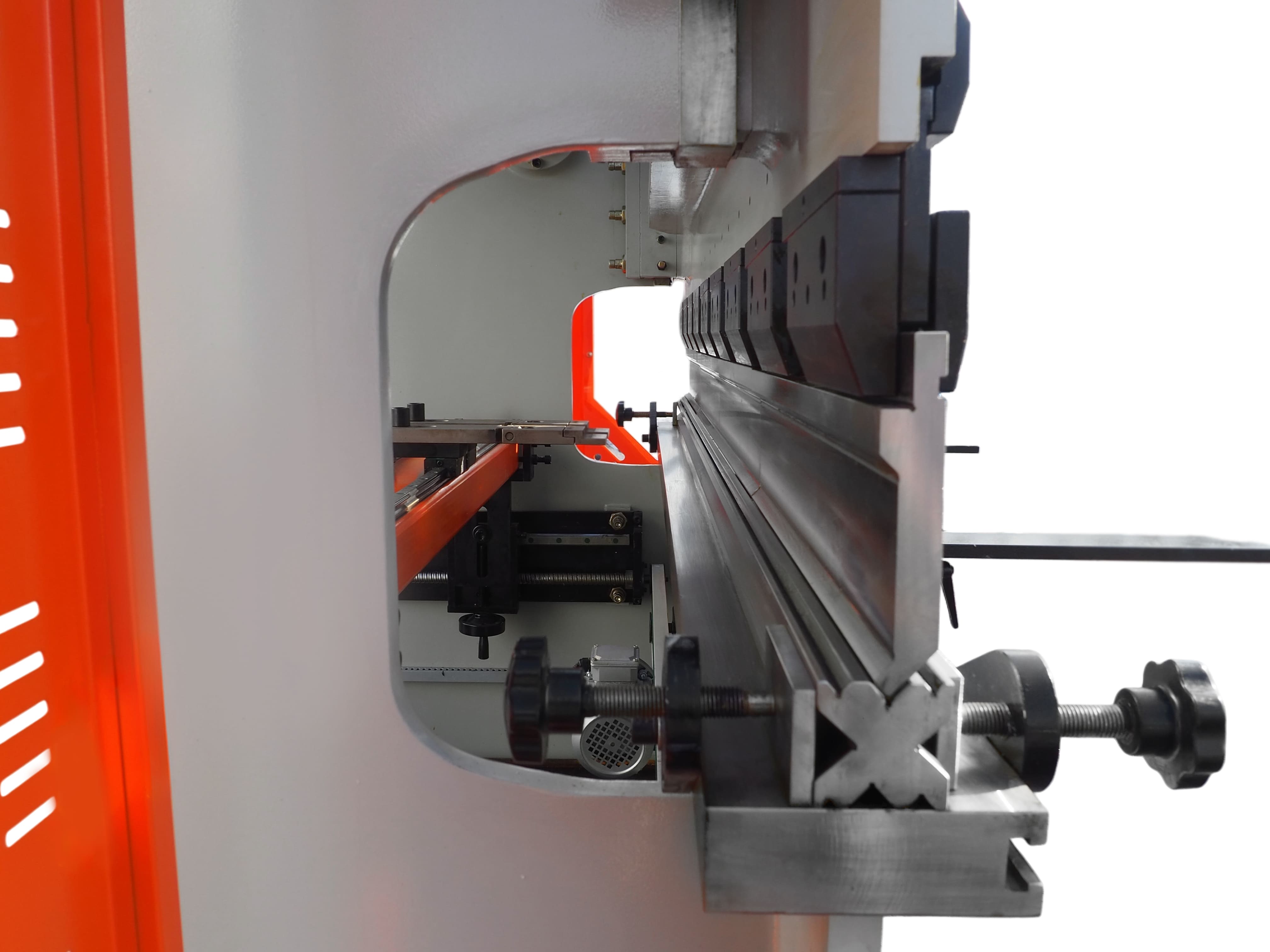

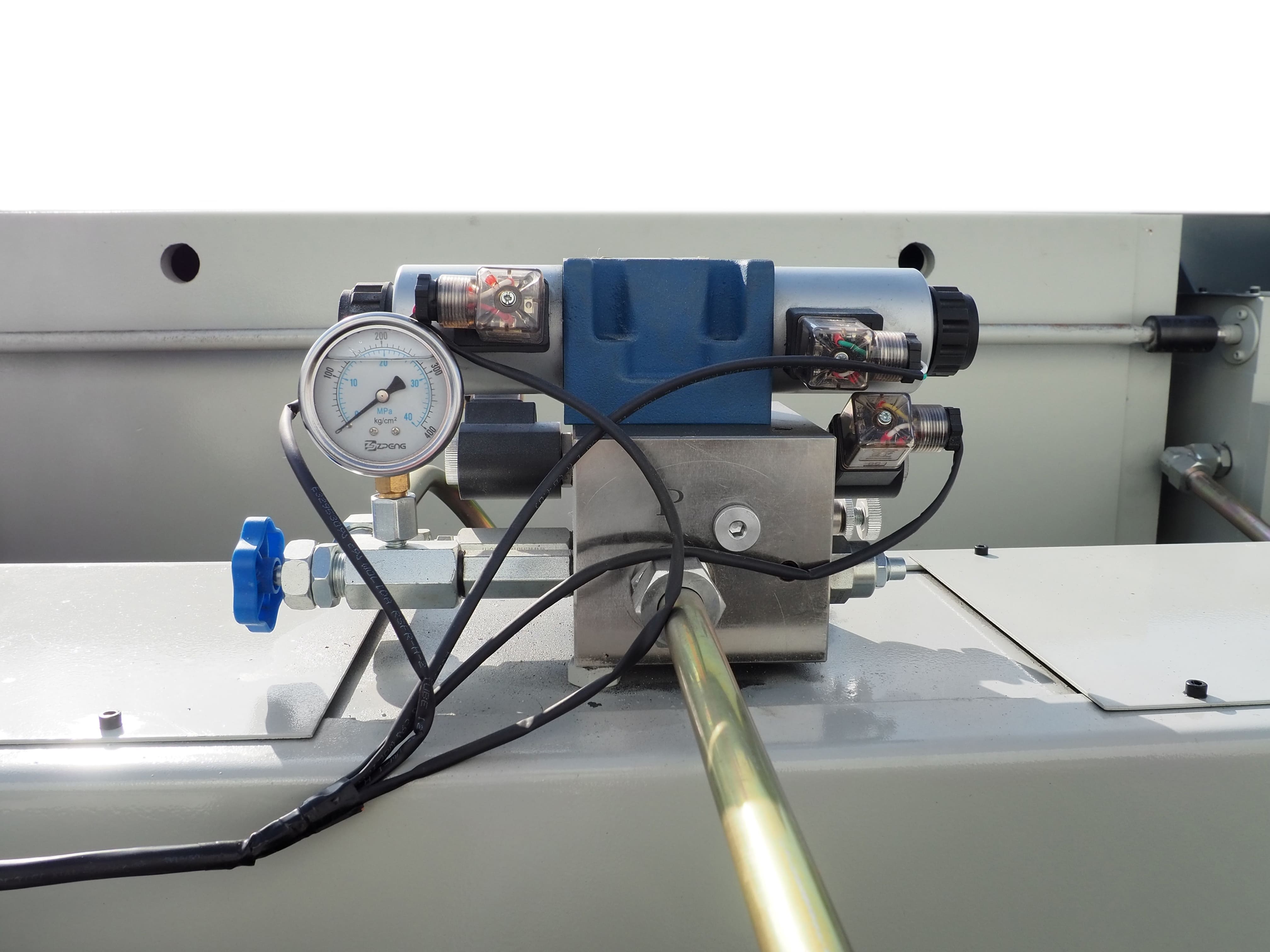

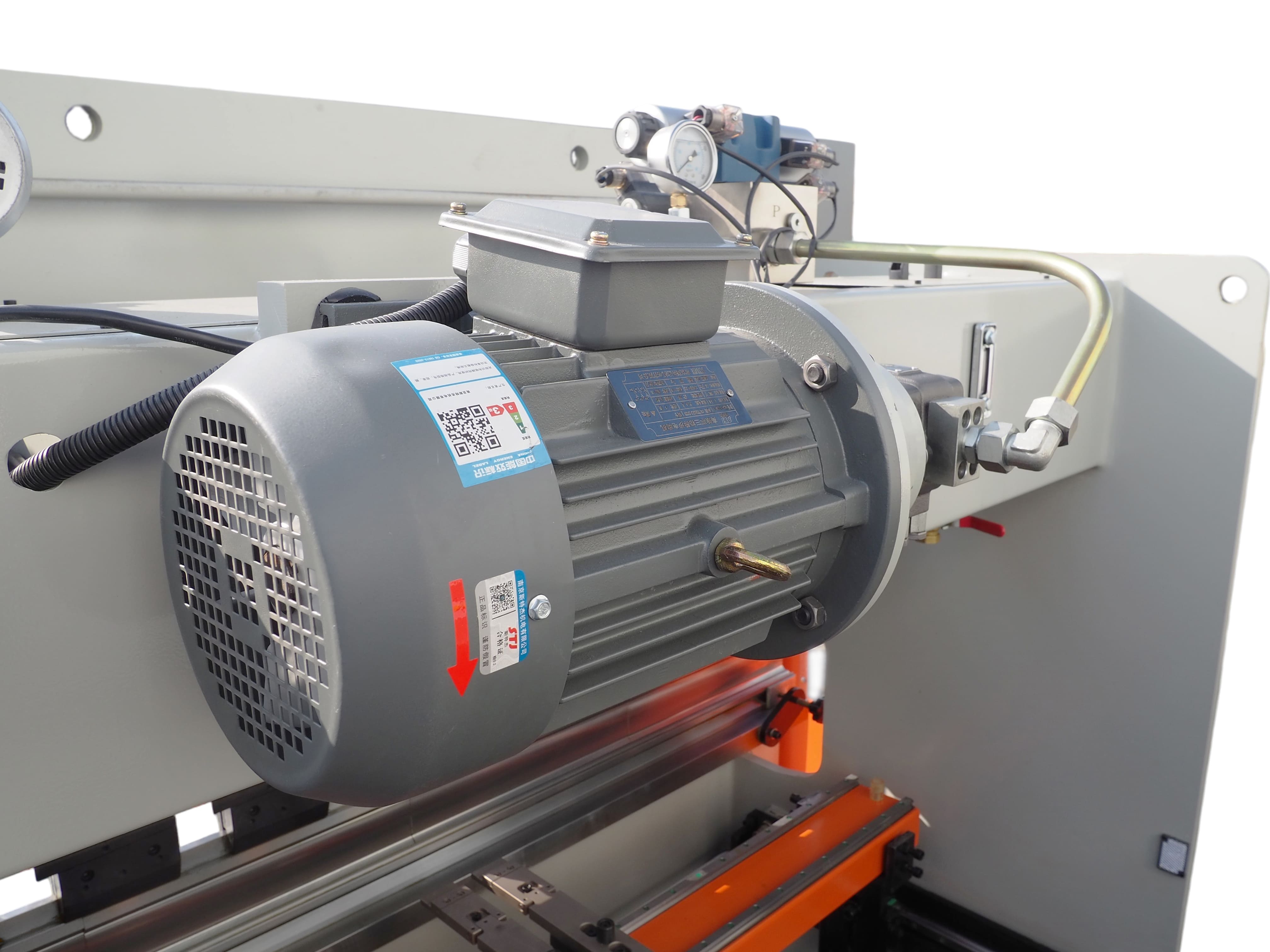

Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположено ЧПУ E22 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям Система ЧПУ E22 с сенсорным экраном имеет: Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица. Важной отличительной особенностью листогибочного пресса HPJ 2040 D Sensor являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали. Синхронизация работы цилиндров через торсионный вал. Станок оснащен быстросъемным верхним инструментом. Электро-шкаф Служит для безопасного размещения электрооборудования станка. В станках серии HPJ D Sensor используется электрооборудование компаний Schneider Electric. Пресс HPJ 2040 D оснащен мощным и надежным двигателем мощностью 4 кВт. Гидравлическая система расположена на верхней части станка Пресс оснащен передней поддержкой листа, перемещение которой по горизонтали осуществляется по линейным направляющим. Перемещение портала осуществляется по линейным направляющим с помощью ШВП. Пресс оснащен защитными боковыми ограждениями, а с тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.Описание:
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

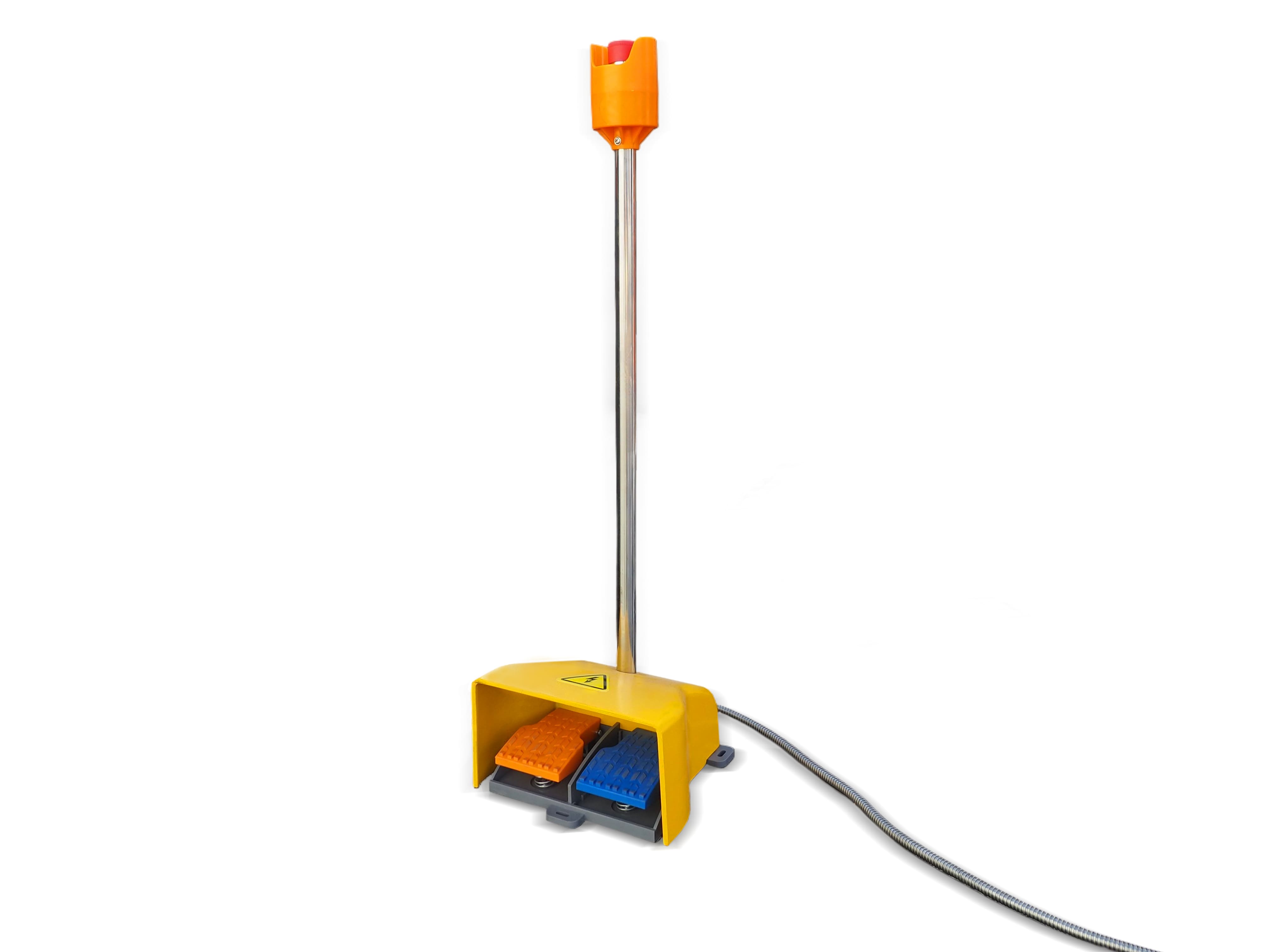

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы. В верхней части педали расположена кнопка аварийной остановки.
Стандартная комплектация:
- Двухосевая система ЧПУ E22 с сенсорным экраном
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Боковое защитное ограждения;

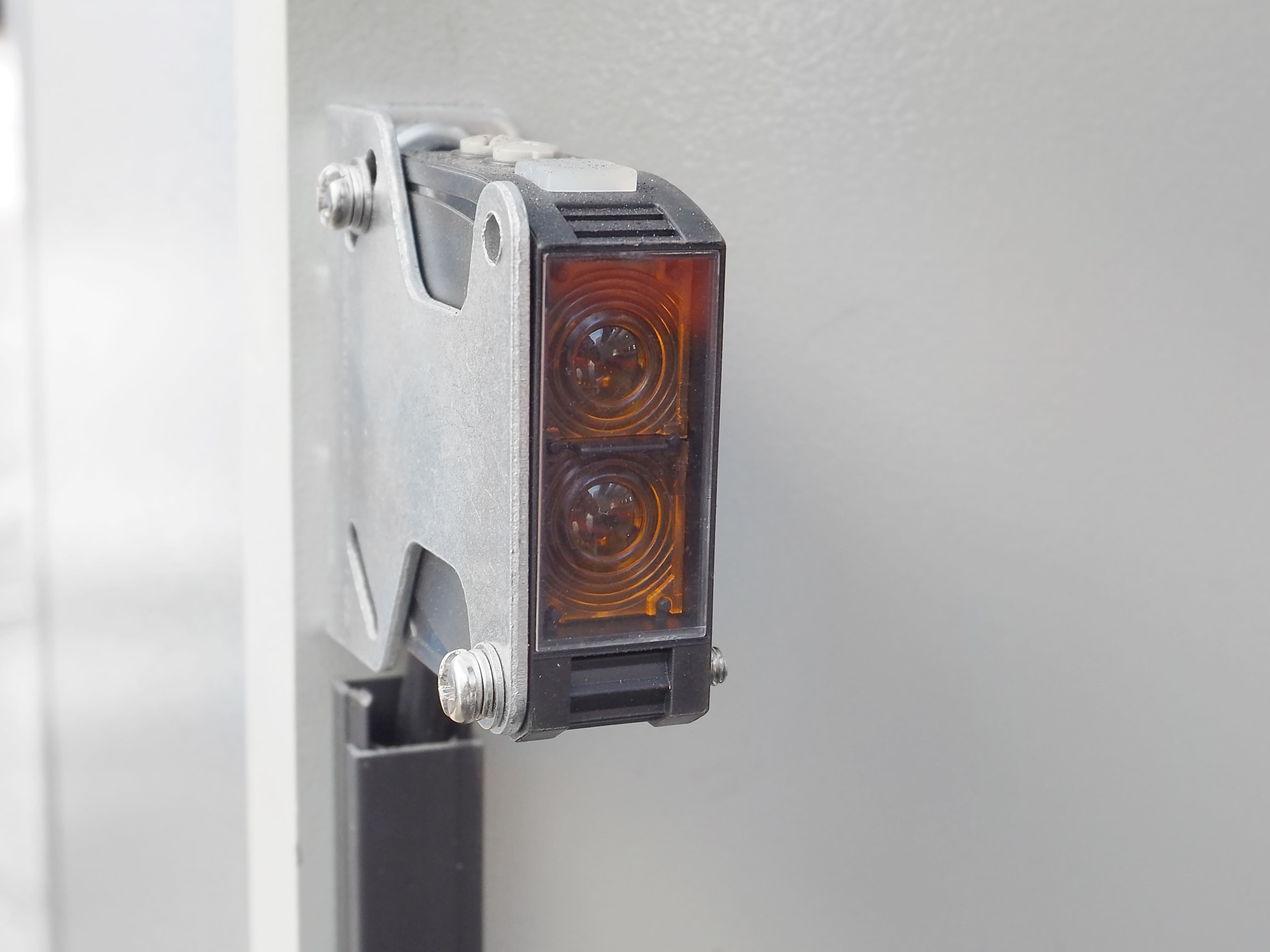

- Защита задней стенки – световой барьер;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент;
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность

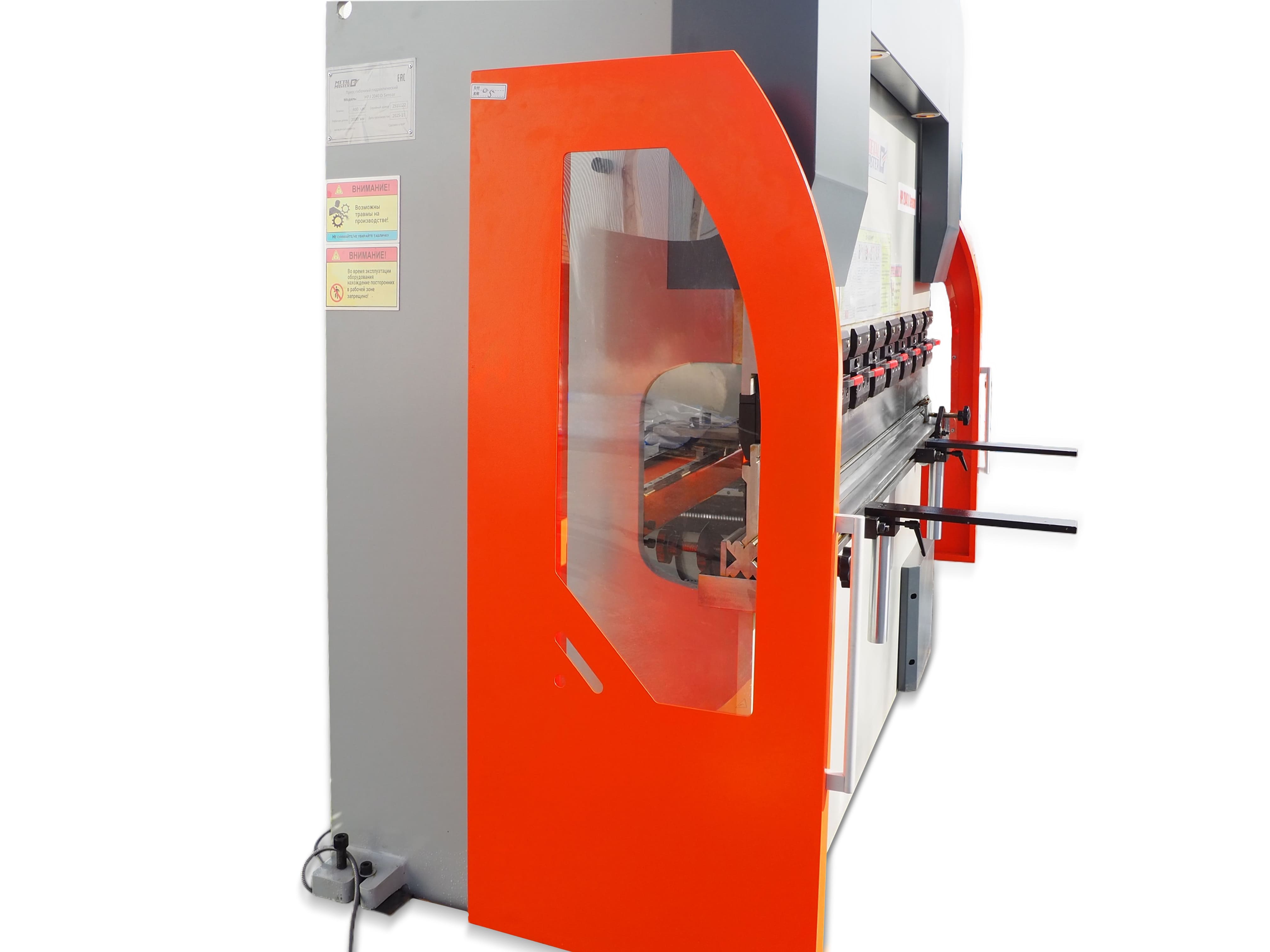

Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
