Набор быстросменных держателей инструмента Metal Master 300-500 мм на 40 позиций (набор из 5 частей)
Описание станка Набор быстросменных держателей инструмента Metal Master 300-500 мм на 40 позиций (набор из 5 частей)
Набор быстросменных резцедержателей Metal Master 300-500 мм на 40 позиций (5шт.) предназначен для фиксации на токарном станке широкого спектра инструмента с сечением державки 25/32 мм.
Система обеспечивает точность повторения 0,01 мм при 40 возможных угловых положениях держателя инструмента. Резцедержатель отшлифован с высокой точностью. Блокировка и ослабление держателя инструмента выполняется простым эксцентриковым зажимом. Регулировка высоты резца контролируется винтом с накатанной головкой, без необходимости использования уплотнительных пластин или прокладок.
Использование быстросменных резцедержателей Metal Master оптимизирует токарную обработку, сокращает время переналадки, повышает точность и снижает нагрузку на оператора. Это особенно актуально в серийном производстве и при работе на станках с ЧПУ.
Корпус резцедержателя на 40 позиций 540-300 (B2): 1шт.
- Резцедержатель
- Градуированный диск
- Указатель
- Рукоятка
- Резцедержатель
- Регулировочная гайка
- Регулировочный винт
Технические характеристики
.jpg)
| Модель | Диаметр обточки, мм | H мин., мм | H макс., мм | y, мм | h, мм | М, мм | L, мм | N, мм | Ød, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D16 | D20 | D16 | D20 | ||||||||
| B2 | 300-500 | 38 | 46 | 58 | 57 | 13-14 | 25-32 | 150 | 76 | 73 | 32 |
.jpg)
| Модель | ØD | L2 | L1 | l | ØA | ØB | ØC | α |
|---|---|---|---|---|---|---|---|---|
| B2 | 16 | 20 | 65 | 75 | 6,9 | 9 | 64 | 30° |

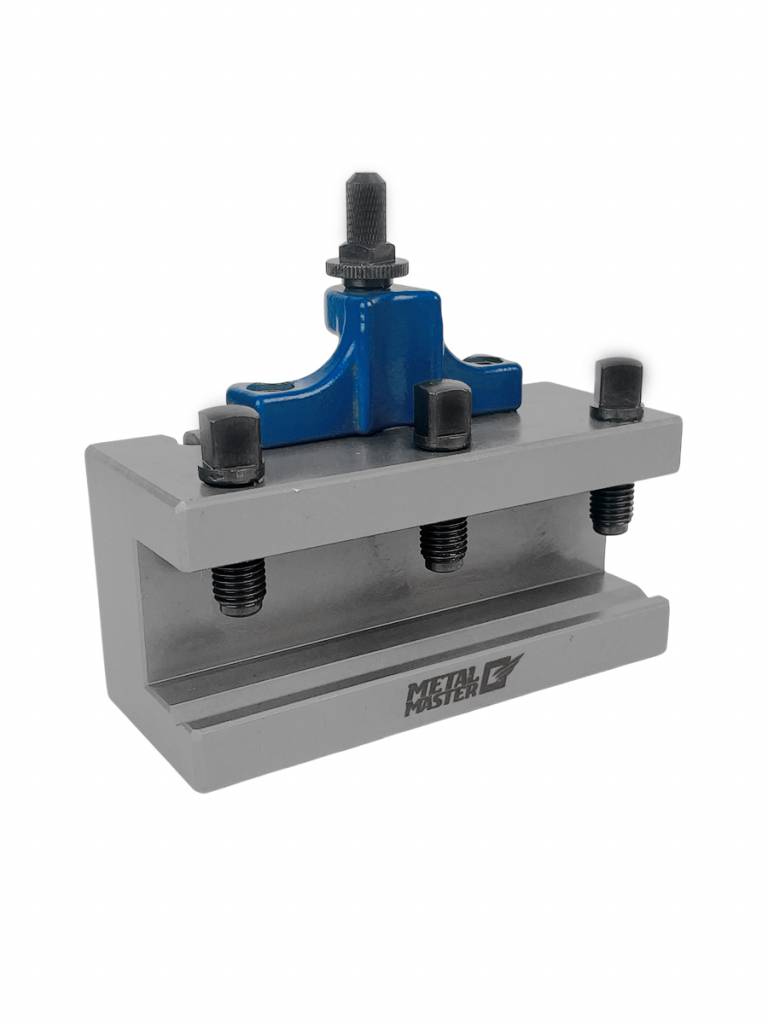

Резцедержатель "D" 540-311 (B2D25x120/BD25120): 3шт.
.jpg)
h – 25мм
L – 120мм
Резцедержатель расточной "B" 540-320 (B2B32X130/BB32130): 1шт.
.jpg)
h – 32мм
L – 130мм
Комплектность
В комплект набора входят:
- Корпус резцедержателя на 40 позиций (B2) - 1 шт.
- Резцедержатель "D" 540-311(B2D25x120/BD25120) - 3 шт.
- Резцедержатель расточной "B" 540-320(B2B32X130/BB32130) - 1 шт.
- Ключ для резцедержателя.
- Техпаспорт.
