Описание

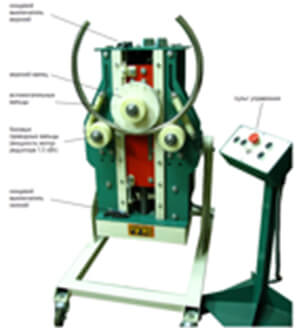

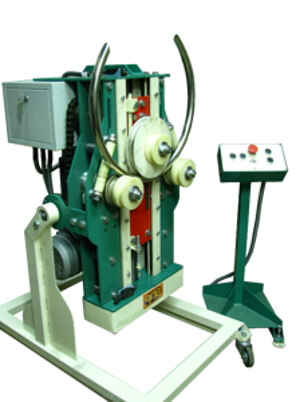

Описание станка Профилегиб АПВ УНИГМА - макси

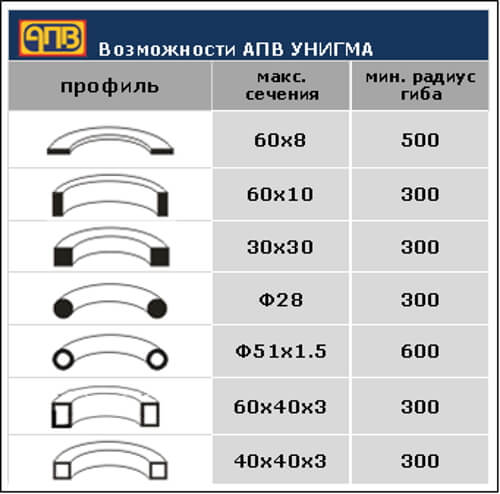

Электромеханический станок УНИГМА макси предназначен для радиусной гибки профильных труб, труб круглого сечения, полосы, прутка, швеллера, алюминиевого профиля и т.п.

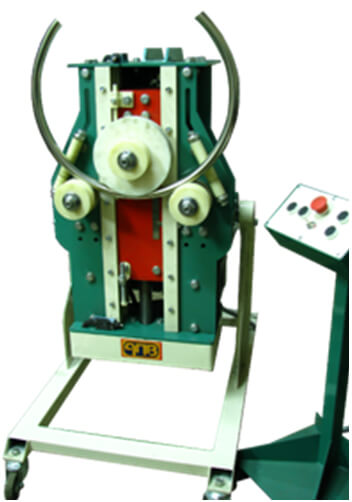

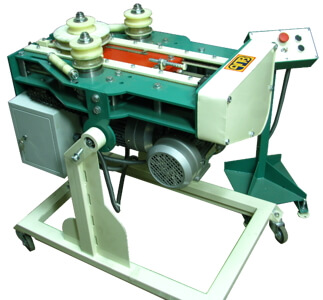

Работа станка возможна в двух положениях – горизонтальное и вертикальное
Станок оборудован двумя мотор-редукторами 380В мощностью 1,1кВт (прижим) и 1,5кВт(прокатка).
Управление работой станка производится кнопками или джойстиком (по желанию заказчика).
| Габариты профилегиба АПВ УНИГМА-макси: | |
|---|---|
| Высота | 1100мм |
| Ширина | 600 мм |
| Глубина | 1000 мм |
| Диаметр вальцов | 68 мм |
| Вес | 300 кг |
| Объем | 1,2 м3 |
УПРАВЛЕНИЕ РАБОТОЙ СТАНКА ПРОИСХОДИТ КНОПКАМИ НА БЛОКЕ УПРАВЛЕНИЯ.
- кнопки «вверх-вниз» - прижим
- кнопки «влево-вправо» - прокатка
- тумблер – переключение в автоматический режим подачи каретки, на которой находится прижимной валец

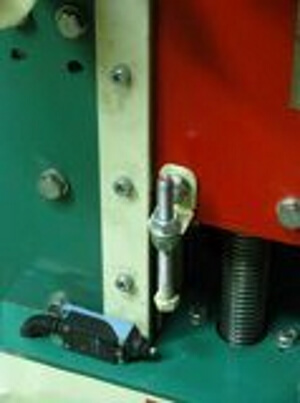

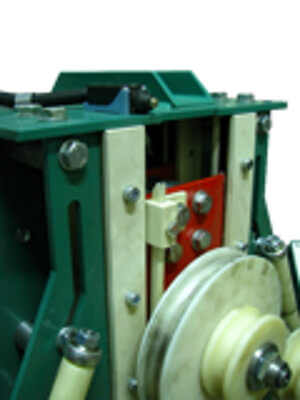

- концевой выключатель нижний – отключает движение прижимной каретки. Для выбора положения остановки используется выдвижной флажок.
- кнопка «стоп» - остановка прижимной каретки в автоматическом режиме концевой выключатель верхний – отключает движение каретки в крайнем верхнем положении.
Базовая комплектация станка

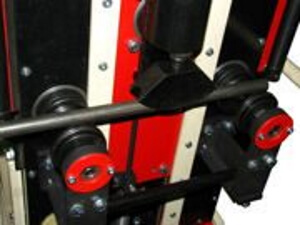

- оснастка для работы с профильными трубами, полосой лежа, прутком
- вальцы ф68 мм наборные.
- валы ф28 съемные

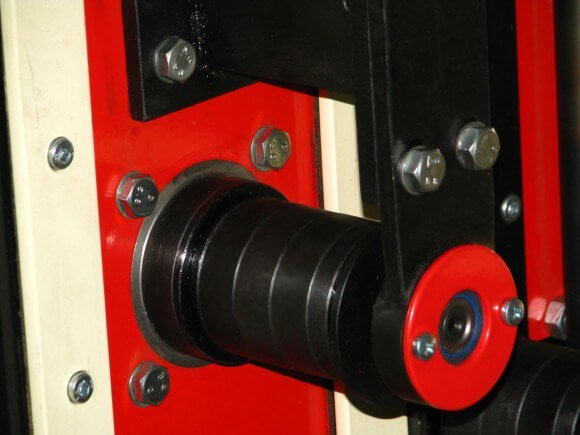

- внешние дополнительные подшипниковые опоры валов с возможностью регулировки соосности.
- мотор-редуктор 1,5 кВт 380В
- мотор-редуктор 1,1 кВт 380В
- кнопочный пульт управления.
- включение автоматического режима подачи-остановки прижимной каретки.
- концевые выключатели. верхний не регулируется, нижний с регулировкой положения остановки прижимной каретки.
Возможная дополнительная комплектация станка
Для работы с круглыми трубами, полосой и др. профилями можно заказать дополнительную оснастку

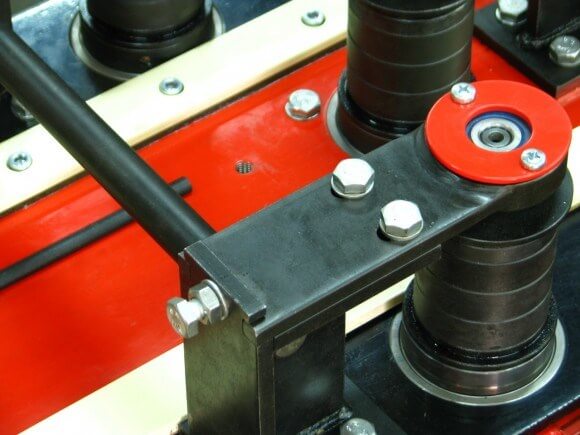

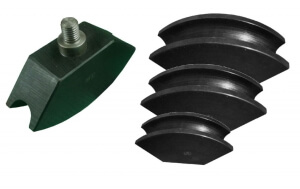

Оснастка для гибки круглых труб по шаблону (сегменту)
| Применяемые гибочные сегменты: | |
|---|---|
| 3/8" | (ф17 - R56) |
| 1/2" | (ф21,3 - R60) |
| 3/4" | (ф26,8 - R80) |
| 1" | (ф33,5 - R100) |
