Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Сегодня этот товар купили 2 человека
Сейчас этот товар смотрят 1 человек
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • sale
Промышленные, Metal Master Z50100 DRO RFS
1 830 696 руб.
2 013 816 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal Master Z50100 DRO RFS
  • Промышленные, Metal MasterZ50100 DRO RFS
  • Промышленные, Metal MasterZ50100 DRO RFS
Технические характеристики
МодельZ 50100 DRO RFS
Макс. диаметр над станиной, мм500
Макс. диаметр над поперечными салазками, мм325
Макс. диаметр над выемкой в станине, мм630
Расстояние между центрами, мм1000
Ширина станины, мм330
Диаметр отверстия шпинделя, мм65
Торец шпинделяCam lock D6
Конус отверстия шпинделя70 (1:20)
Количество передач15
Диапазон скоростей шпинделя об/мин22~1800
Диапазон нарезаемых метрических резьб0.5~28 мм /66
Диапазон нарезаемых дюймовых резьб1-56 TPI /66
Диапазон нарезаемых модульных резьб05-3.5 mm /33
Диапазон нарезаемых питчевых резьб8-56 DP/33
Диапазонпродольной подачи, мм0.072-4.038
Диапазон поперечной подачи, мм0.036-2.019
Диаметр пиноли задней бабки, мм65
Макс. ход пиноли задней бабки, мм120
Конус шпинделя задней бабкиM.T.NO.5
Поперечный ход задней бабки±15mm
Макс. ход верхней салазки, мм130
Макс. ход поперечных салазок, мм260
Максимальная сечение резца, мм25х25
Мощность двигателя, кВт7.5
Габаритные размеры станка, мм2382х975х1270
Габаритные размеры упаковки, мм2420х1150х1800
Масса нетто/брутто, кг1600/1850
Видеообзор
Видеообзор станка
Описание

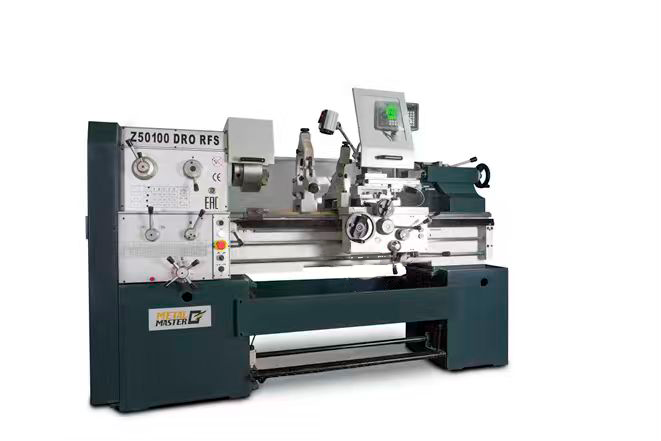

Описание станка Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Metal Master Z50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Внутренний диаметр шпинделя составляет 65 мм.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Вылет пиноли задней бабки – 120 мм.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Поперечное смещение составляет ±15 мм

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Многофункциональная 3х осевое УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Все рукоятки станка оснащены четкими и удобными лимбами.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Для удобства нарезания резьбы станок оснащен резьбоуказателем.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Все подвижные части станка оснащены тавотницами.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

15-ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Станок оснащен 4х позиционным резцедержателем 25х25 мм

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

Продольная и поперечная подача оснащены функцией ускоренного холостого хода (RFS)

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS

В ЗИП входят ключи, масленка, 4х кулачковый патрон 320 мм с независимыми кулачками , неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.

Стандартная комплектация:

  • 3-х кулачковый патрон 250 мм
  • 4-кулачковый патрон 320 мм
  • План шайба
  • Подвижный люнет
  • Неподвижный люнет
  • Два упорных центра
  • Ножной тормоз
  • 3-х осевое УЦИ
  • Функция быстрого перемещения суппорта
  • Ящик с инструментами для обслуживания станка
  • Система подачи СОЖ
  • Станочная лампа
  • Масленка
  • Инструкция по эксплуатации на русском языке
