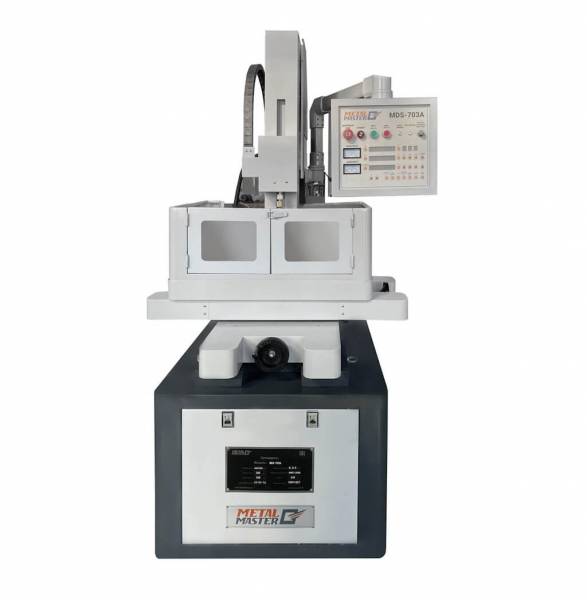

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER MDS-703A
Модель | MDS-703A |
---|---|
Размер рабочего стола (мм): | 460 * 320 |
Ход рабочего стола (мм): | 400 * 300 |
Ход головы сервопривода ось Z (мм): | 360 |
Ход шпинделя ось W (мм): | 300 |
Диаметр электрода (мм): | Ø0,3 ~ Ø 3 |
Макс. Рабочий ток (А): | 30 |
Потребляемая мощность | 380 В / 50 Гц, 4 кВт |
Вес машины (кг): | 540 |
Размер машины (мм): | 1100 * 1030 * 1760 |
Описание станка Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» METAL MASTER MDS-703A
Супердрель однокоординатная METAL MASTER MDS-703A c одной управляемой осью – осью Z, которая контролирует глубину прожига и имеет функцию коррекции глубины электроэрозионного прожига на износ электрода.
У однокоординатной супердрели перемещение по осям X и Y осуществляется в ручном режиме, с помощью рукояток. На наших станках величину перемещения рабочих столов можно контролировать как по лимбам, так и по устройству цифровой индикации (УЦИ) к которой подключены установленные на супердрель оптические линейки с дискретностью измерения 0.005 мм.
Помимо цифровой индикации, установленное УЦИ имеет ряд вычислительных функций, значительно облегчающих и ускоряющих работу на данном станке (деление измеренной величины пополам позволяет легко определять центральную точку между гранями и центр отверстия).
В зависимости от требований к электроискровой обработке в качестве охлаждающей и вымывающей жидкости супердрели можно применить проточную воду или специальные СОЖ.
Если у вас стоит задача получения отверстий диаметром от 0.3 до 3 мм в труднообрабатываемых электропроводных материалах, отверстий на наклонных или сложных поверхностях, или глубоких отверстий, то мы рекомендуем вам рассмотреть применение электроискрового прошивного станка – супердрель.
Применение
Получение отверстий от ø 0,3 до 3 мм в труднообрабатываемых электропроводных материалах:
- На наклонных или сложных поверхностях;
- Сверление заходных отверстий для дальнейшей обработки на проволочно-вырезном станке;
- Изготовление фильер, форсунок, охлаждающих каналов;
- Быстрое извлечение сломанных метчиков и др. инструмента.
Описание станка:

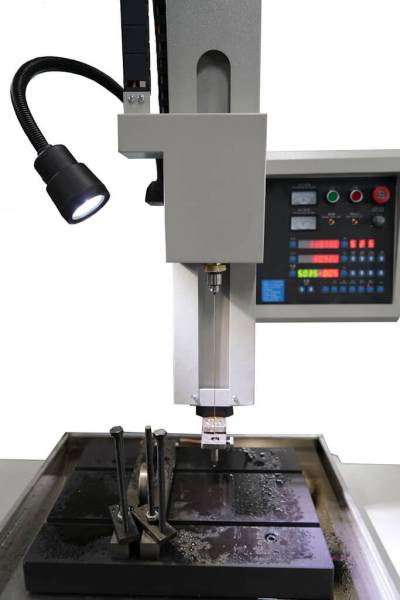

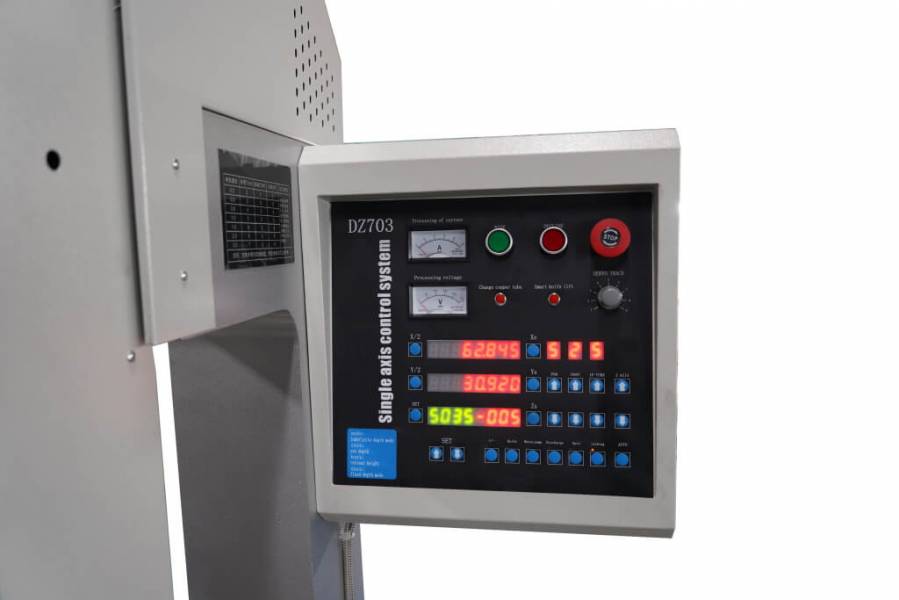

На панели управления расположены кнопки управления станком, а также кнопки настройки параметров высокочастотного тока.

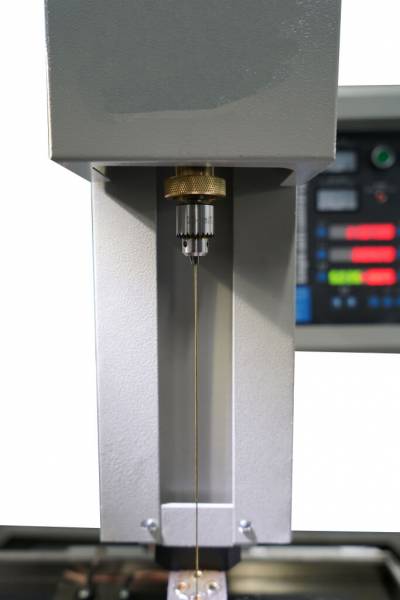

В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм. Станок может сделать отверстие с точностью 0,1 мм с шероховатостью 3.5 Ra

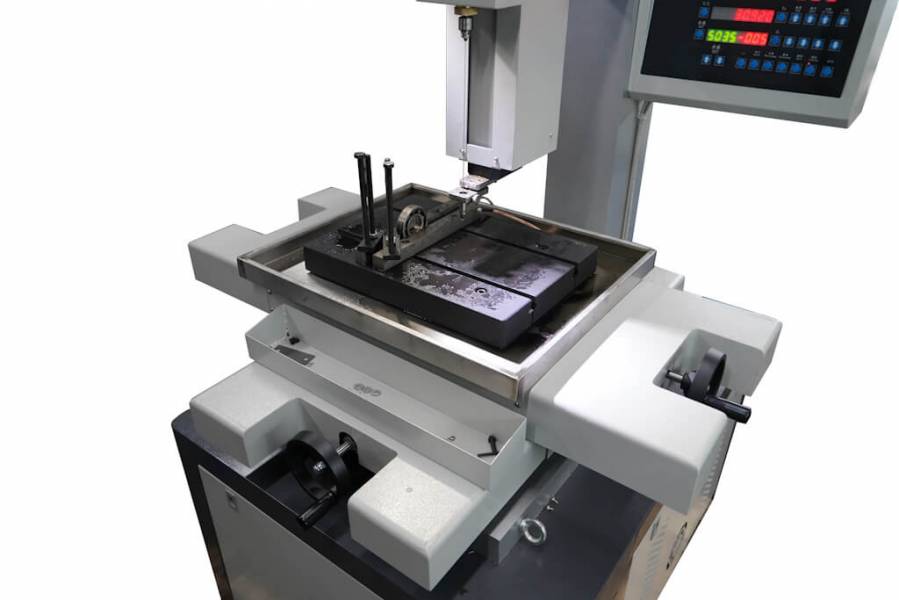

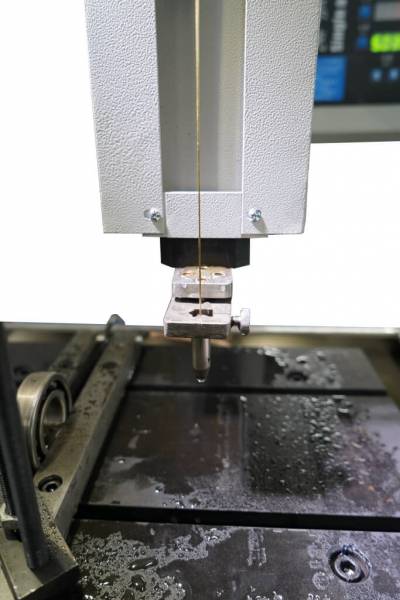

Высокоточный координатный стол оснащен планками для крепления заготовок, перемещение стола отслеживается с помощью УЦИ с шагом 5 мкм.

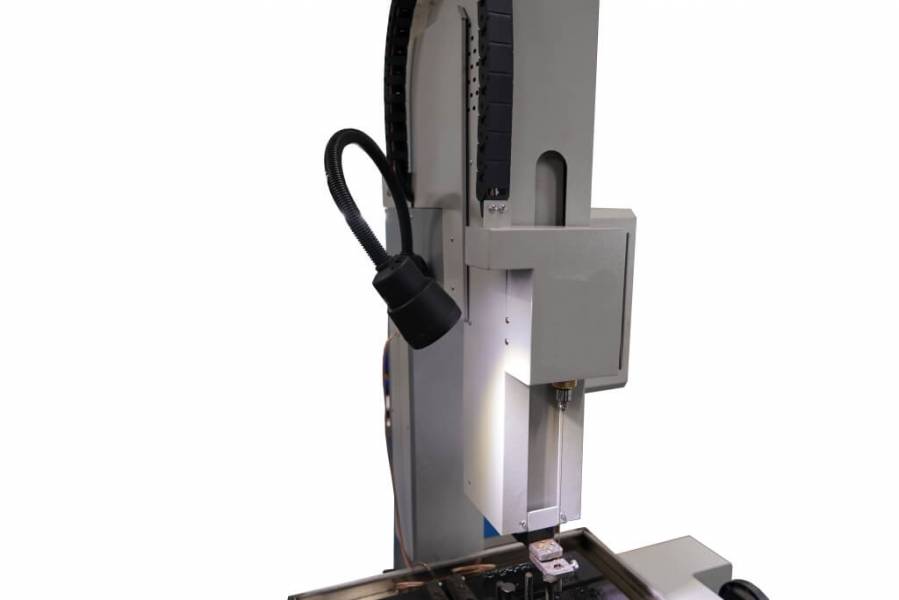

Станочный светильник входит в базовую комплектацию станка.

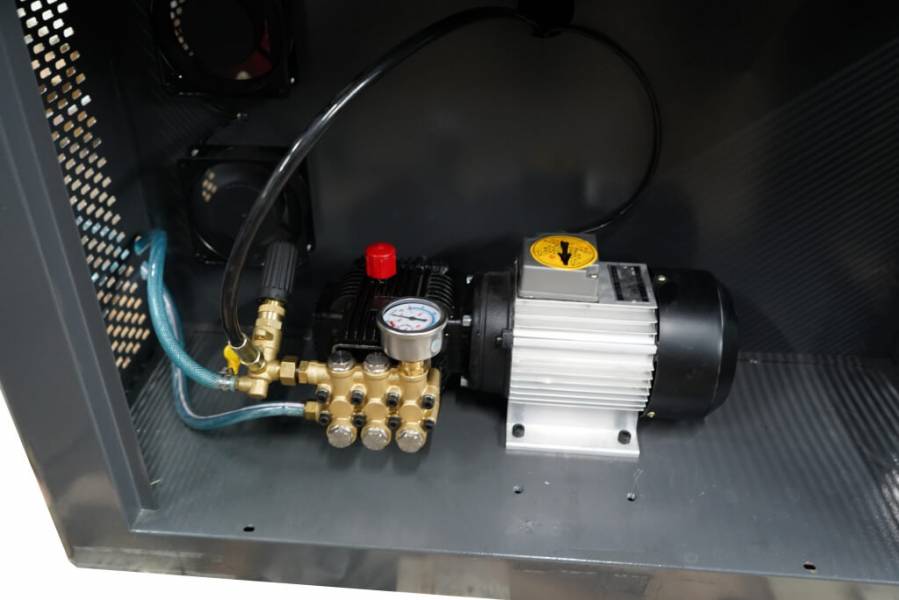

С помощью насоса высокого давления СОЖ подаётся через канал электрода, тем самым вымывая шлам из прожигаемого отверстия.

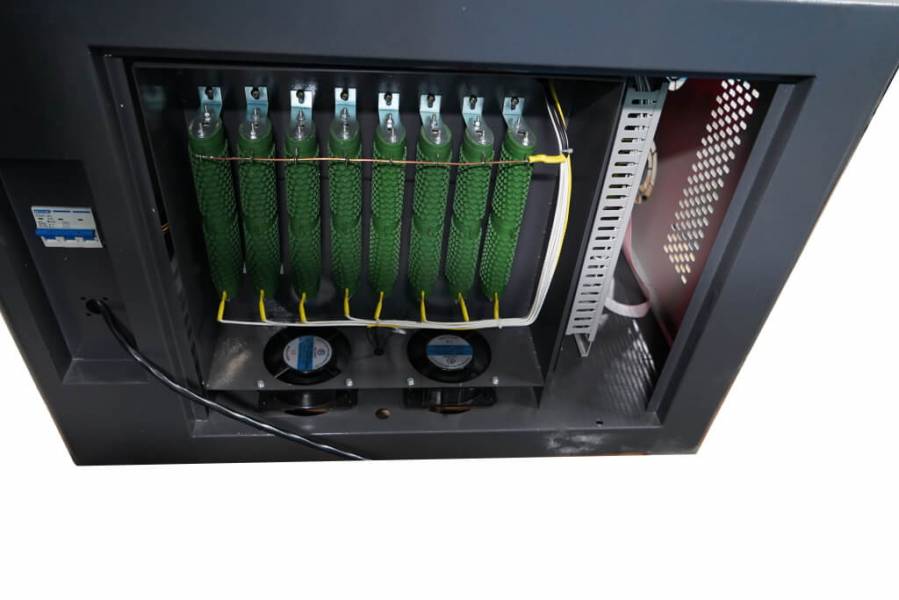

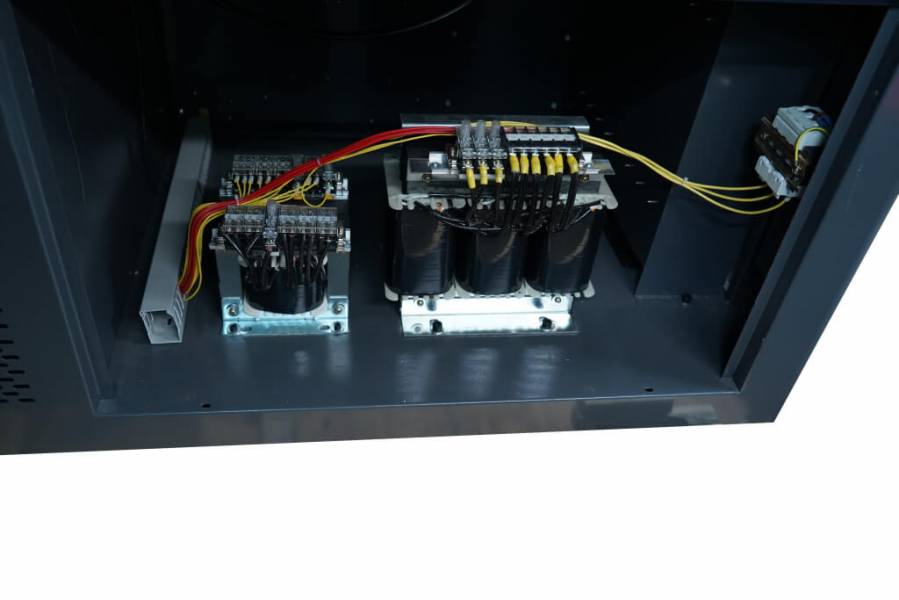

Электрокомпоненты станка, и генератор высокочастотного тока располагаются в нижней части корпуса станка.

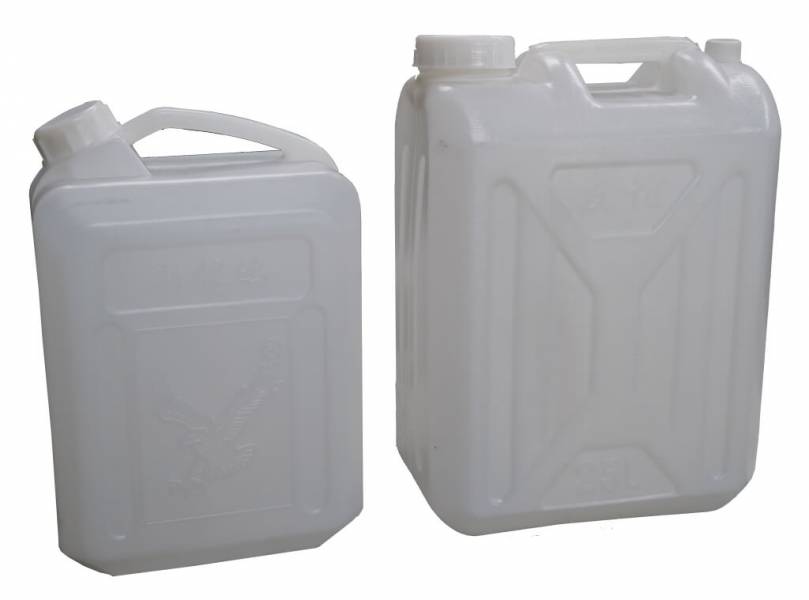

В комплекте со станком идут две канистры, Одна из канистр подводится к насосу высокого давления для подачи чистой СОЖ, другая устанавливается рядом с дренажным отверстием стола для уже отработанной СОЖ.
Стандартная комплектация
- Станок
- Мануал на русском языке
- Набор инструментов для обслуживания
