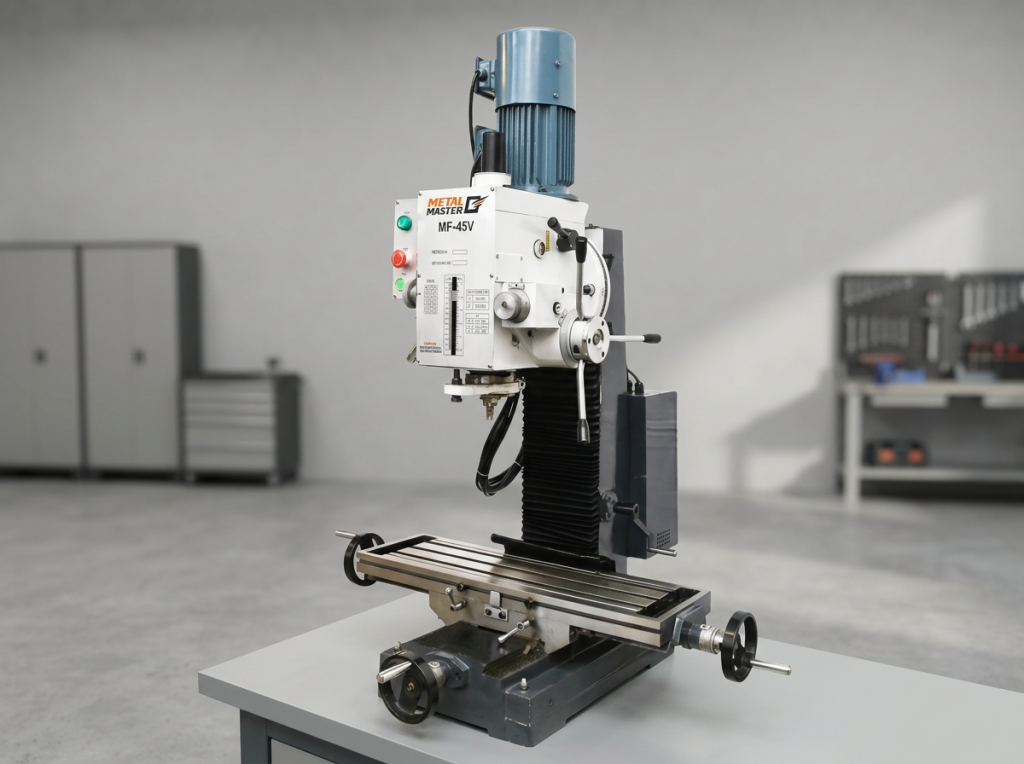

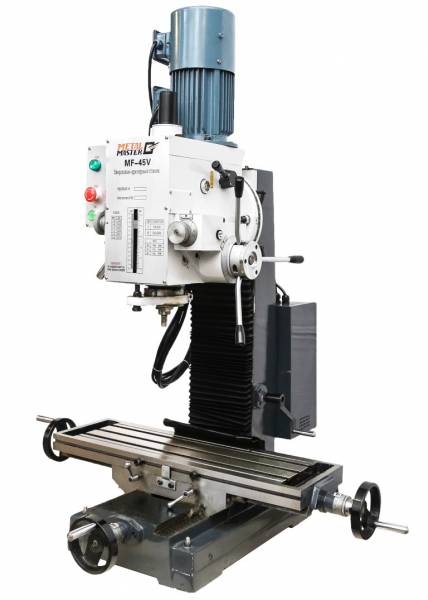

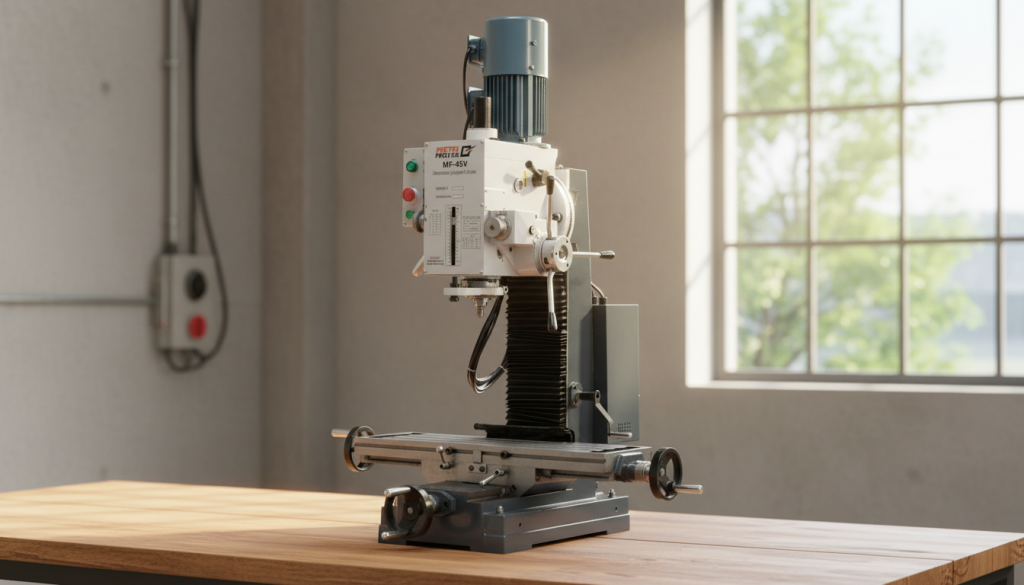

Станок сверлильно-фрезерный METAL MASTER MF-45V
Технические характеристики | MF-45V |
---|---|
Двигатель | 1,5 кВт 380 В |
Тип двигателя | Асинхронный |
Коробка скоростей | Вариатор |
Макс.диаметр рассверливания в стали, мм | 45 |
Макс. размер торцевой фрезы, мм | 80 |
Макс. размер концевой фрезы, мм | 32 |
Макс. резьба, мм | M16 |
Ход пиноли, мм | 130 |
Конус шпинделя | МТ 4 |
Расстояние от оси шпинделя до стола, мм | 450 |
Расстояние от оси шпинделя до колонны, мм | 260 |
Наклон фрезерной головки | ± 90° |
Кол-во скоростей | 2 |
Скорости шпинделя, об/мин | 100-2600 |
Количество Т-пазов/ширина/расстояние, (мм) | 3/16/45.5 |
Длина стола | 800 |
Ширина стола, мм | 240 |
Ход оси Х, мм | 500 |
Ход оси Y, мм | 175 |
Габаритные размеры упаковки, мм | 1020*820*1160 |
Габаритные размеры станка, мм | 770*880*1160 |
Масса нетто/брутто, кг | 320/370 |
Описание станка Станок сверлильно-фрезерный METAL MASTER MF-45V


Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.


Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.


Общий вид фрезерной головы METAL MASTER MF-45V.


Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.


Все рукоятки оснащены четкими и удобными лимбами.


Ручка управления 2 диапозонов скоростей шпинделя.


Плавная регулировка скорость вращения шпинделя в 2 диапазонах скоростей 2 диапазонах скоростей 100 до 530 об/мин и 530 до 2600 об/мин, направление вращения шпинделя, устанавливается с панели управления.


Максимальный ход пиноли - 130 мм.


Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.


Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).


Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.


Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».


Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.


Положение стола по каждой оси фиксируется стопорными ручками.


Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.


В ЗИП входят комплект инструмента для обслуживания и инструкция.
Конструкция станка предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Описание:
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу;
- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах скоростей 100 до 530 об/мин и 530 до 2600 об/мин
- Операции сверления и фрезерования могут выполняться двумя способами:
- В ручном режиме (быстрая подача при сверлении).
- Работа с червячным механизмом (медленная подача при фрезеровании).
- Большой прецизионный крестовый стол
- Регулируемая прижимная планка на столе
- Наклон фрезерной головки ±45°
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания.
- Станок в сборке
- Инструкция.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Фатима Панкова 20.04.2023 в 13:00Возможно ли производить операцию рассверливания на данном станке?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, максимальный диаметр получаемого отверстия равен 45 мм. -
Лев Кузьмин 04.05.2023 в 17:56Какова ширина стола?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Ширина стола составляет 240 мм.
-
Стол поворотный Metal Master СПГВ150
Поворотный стол Metal Master СПГВ 150...
В наличииЦена: 28 413 ₽ -
Стол поворотный Metal Master СПГВ200
Поворотный стол Metal Master СПГВ 200...
В наличииЦена: 46 200 ₽ -
Головка делительная полууниверсальная Metal Master ПДГ 125
Головки подходят для фрезерования,...
В наличииЦена: 65 758 ₽ -
Головка делительная полууниверсальная Metal Master ПДГ 125М
Головки подходят для фрезерования,...
В наличииЦена: 47 817 ₽ -
Metal Master ER25 MT4 с набором цанг 3-16 мм (10 шт.)
Цанговый патрон Metal Master ER 25 MT4...
В наличииЦена: 8 316 ₽
-

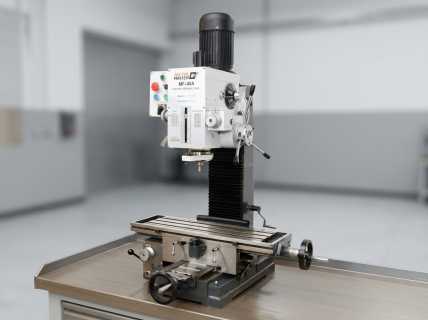

Metal Master MF-45A
Станок Metal Master mf-45a представляет...
- Максимальный диаметр сверления, мм: 45
- Диаметр фрезерования: 80
- Напряжение, В: 380
- Диаметр концевой фрезы, мм: 28
- Диаметр торцевой фрезы, мм: 80
- Мощность двигателя, кВт: 1.5
- Частота вращения шпинделя, об/мин: 1250
В наличииЦена: 447 139 ₽350 042 -
Metal Master MF-32V
Сверлильно-фрезерный станок Metal...
- Максимальный диаметр сверления, мм: 32
- Диаметр фрезерования: 63
- Напряжение, В: 220
- Диаметр концевой фрезы, мм: 20
- Диаметр торцевой фрезы, мм: 63
- Мощность двигателя, кВт: 1.1
- Частота вращения шпинделя, об/мин: 2600
В наличииЦена: 303 457 ₽282 282 -

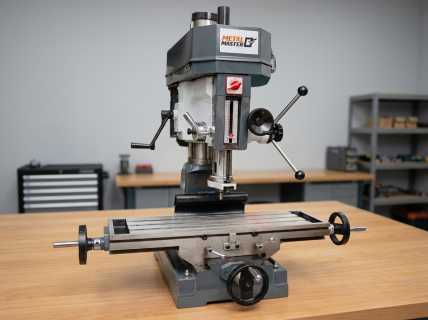

Metal Master MF-32 (с ременной передачей)
