Тиски станочные прецизионные лекальные Metal Master ТCПБЛ 63/85

Сегодня этот товар купили 5 человек
Сейчас этот товар смотрят 4 человека
5 313 руб.
Доставка по РФ
Технические характеристики
МодельШирина губок, ммВысота губок, ммРабочий ход, ммДлина основания, мм
ТСПБЛ 63/85633285175
Описание

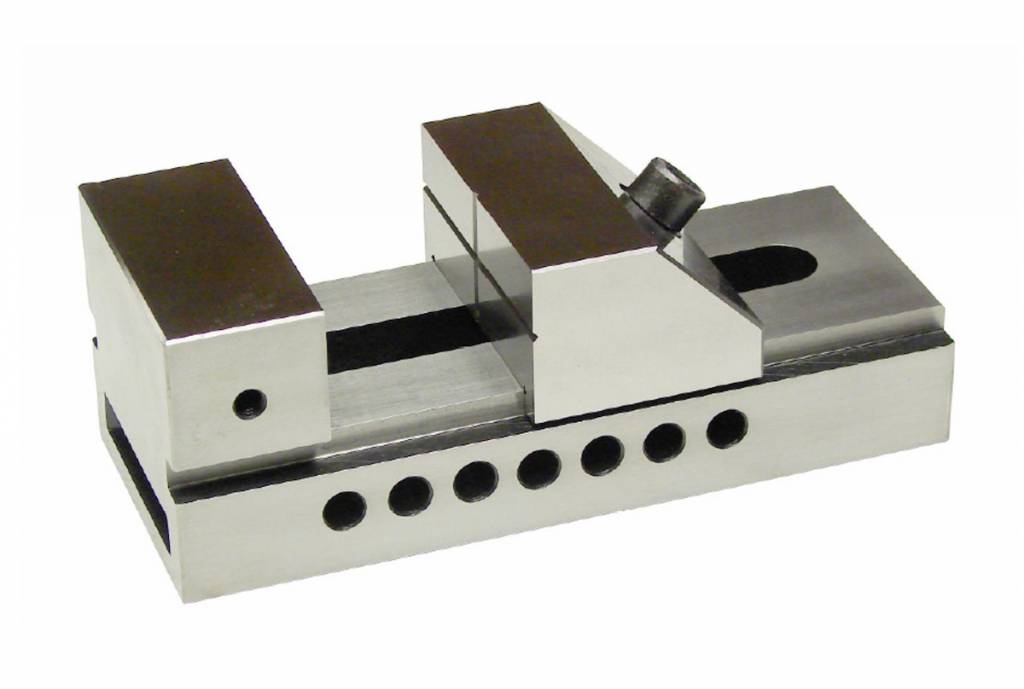

Описание станка Тиски станочные прецизионные лекальные Metal Master ТCПБЛ 63/85

Назначение

Тиски станочные прецизионные быстрозажимные лекальные Metal Master ТСПБЛ 63/85 предназначены для высокоточной фиксации заготовок при выполнении ответственных операций на шлифовальных, электроэрозионных и фрезерных станках с ЧПУ. Они сочетают в себе преимущества прецизионных тисков с возможностью быстрой переналадки, что особенно важно при серийном производстве и работе с заготовками разного размера. Благодаря высокой твердости рабочих поверхностей и точности позиционирования они обеспечивают надежный зажим без смещения детали даже при финишной обработке. Конструкция с регулируемым штифтом и сферическим кольцом позволяет быстро адаптировать тиски под различные технологические задачи, что делает их незаменимыми в точных работах.

Основные технические характеристики

Станочные прецизионные лекальные быстрозажимные тиски Metal Master ТСПБЛ 63/85 являются высокоточными и предназначены для зажима заготовок на металлообрабатывающих станках во время шлифовальных, проверочных, разметочных и других финишных работ, при выполнении которых нет больших усилий резания. Данные тиски выполнены из легированной, высококачественной стали, надёжны, долговечны, характеризуются высокой твердостью рабочих поверхностей, которая достигает 58 HRC – 62 HRC. Точность тисков: параллельность ≤ 0,005 мм / 100 мм, перпендикулярность ≤ 0,005 мм. Тиски имеют возможность быстрой переналадки для закрепления заготовок разного размера.

ТИСКИ СТАНОЧНЫЕ ПРЕЦИЗИОННЫЕ ЛЕКАЛЬНЫЕ Metal Master ТСПБЛ
        63/85

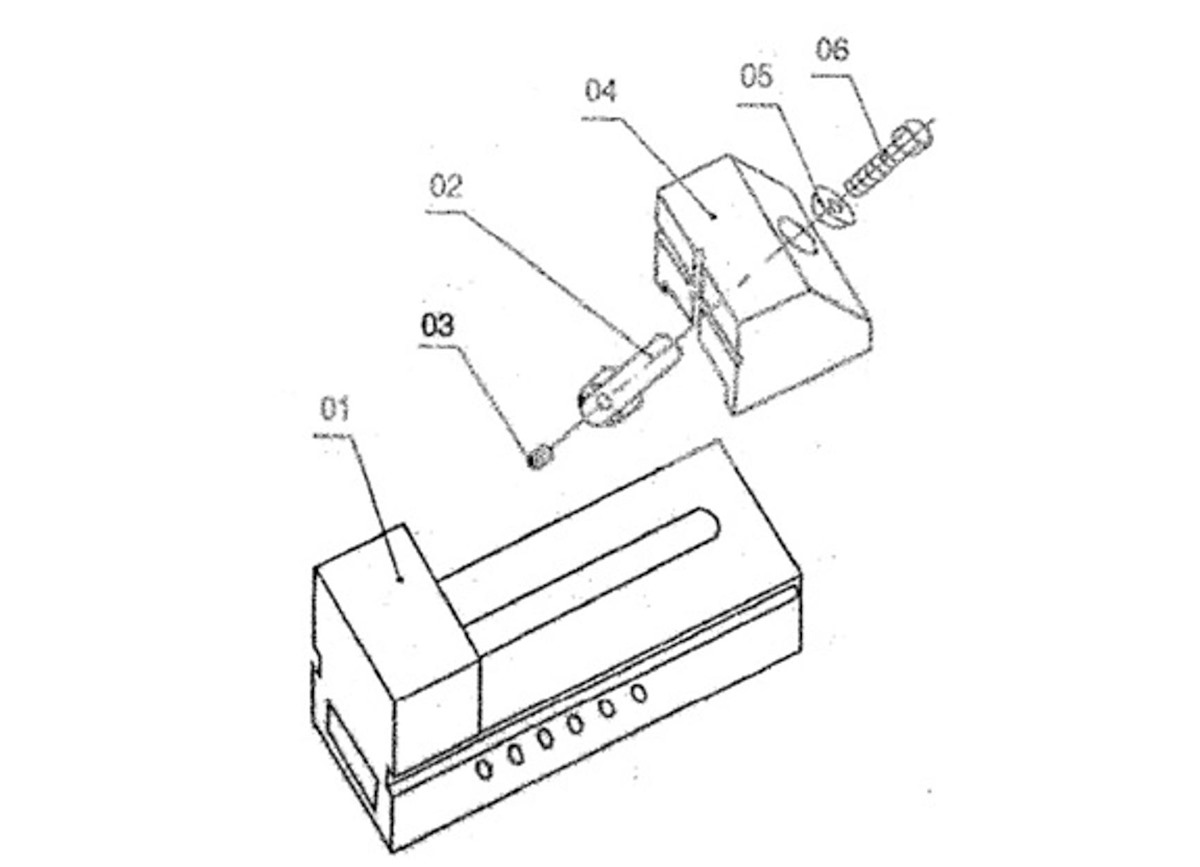

Рисунок 1 - Тиски станочные прецизионные быстрозажимные лекальные ТСПБЛ 63/85

1. Корпус
2. Поворотный штифт
3. Вставной штифт
4. Подвижная губка

5. Сферическое кольцо
6. Регулируемый винт
7. Винт с прорезями

Принцип работы

Благодаря простой конструкции данные тиски обеспечивают удобство использования при быстром зажиме и высокой точности. Для зажима заготовок разных размеров операцию зажима можно изменить, поменяв положение регулируемого штифта (03) в отверстии корпуса (01). При использовании регулируемого штифта (03) операция зажима и ослабления может быть осуществлена путем регулирования винта (06) и перемещения подвижной губки (04).

Техническое обслуживание

Вращающиеся и скользящие детали тисков необходимо своевременно смазывать маслом. При длительном хранении детали тисков следует очистить, смазать антикоррозийным маслом и упаковать в полиэтиленовый пакет.

Комплектность

В стандартную комплектацию входят:

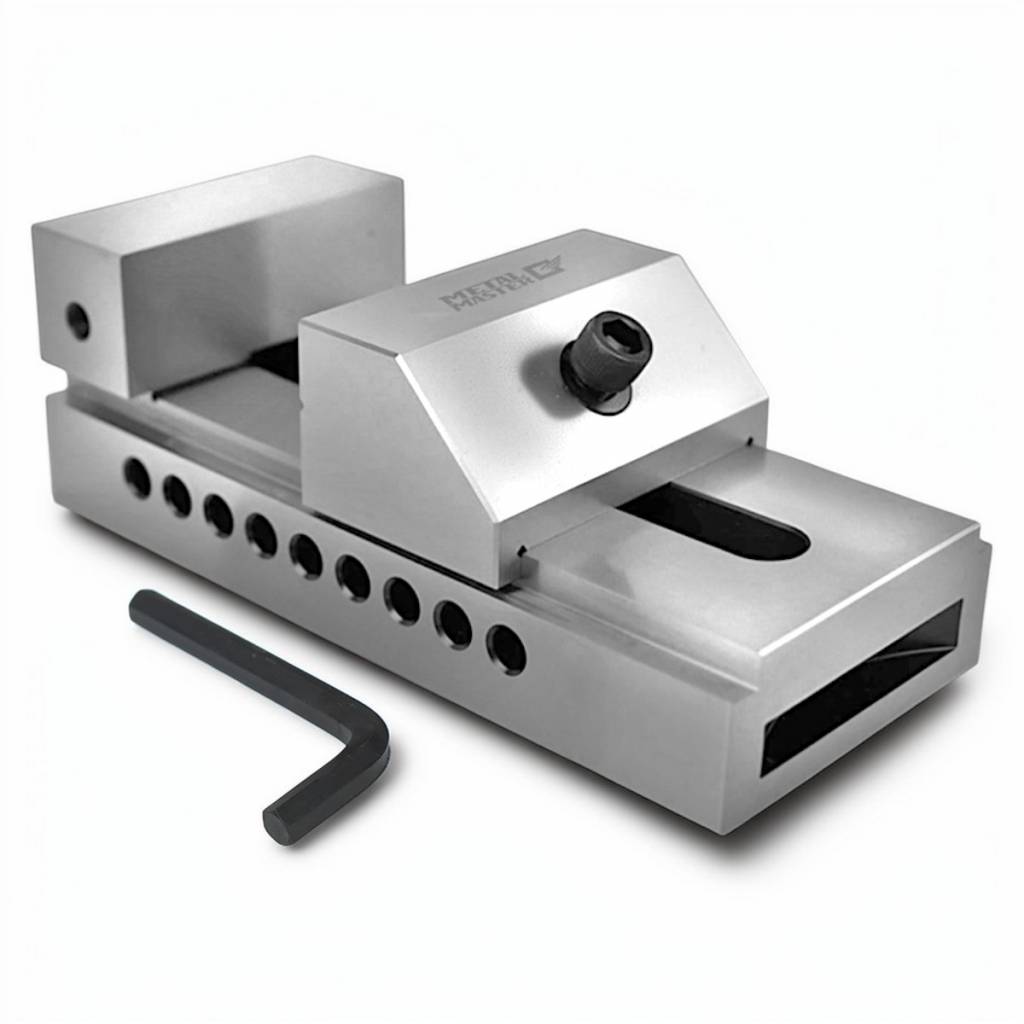

  1. Тиски в сборе;
  2. Шестигранный гаечный ключ;
  3. Технический паспорт.
