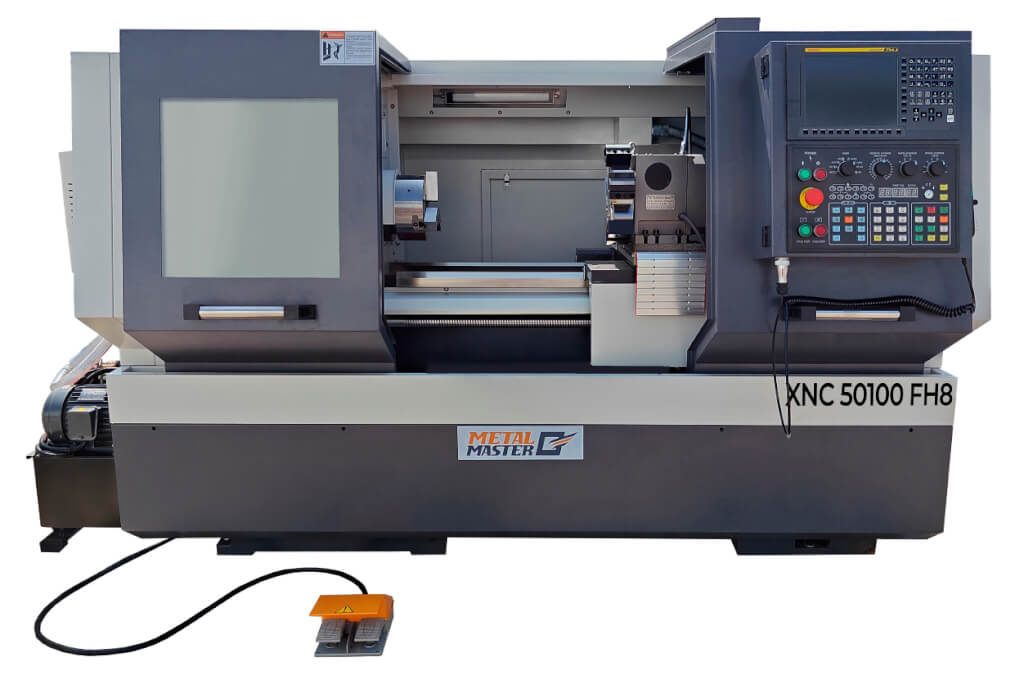

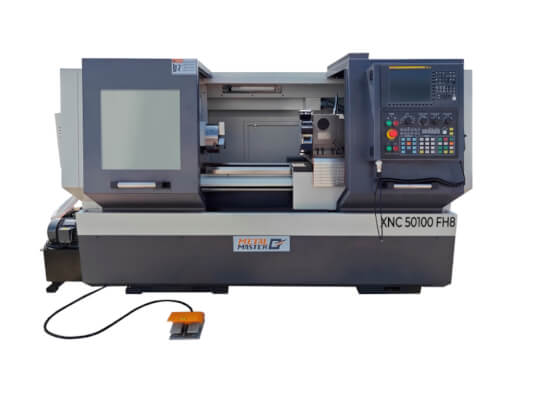

Станок токарный с ЧПУ METAL MASTER XNC 50100 FH8
| Модель | XNC 50100 FH8 |
|---|---|
| Расстояние между центрами, мм | 1000 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над поперечными салазками, мм | 290 |
| Ширина станины, мм | 400 |
| Диапазоны скоростей шпинделя, об/мин | 10 – 1800 |
| Диаметр сквозного отверстия шпинделя (внутренний/внешний), мм | 75 |
| Диаметр сквозного отверстия тяговой трубки, мм | 65 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | МТ-6 |
| Тип патрона | Гидравлический |
| Диаметр патрона, мм | 250 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 370 |
| Перемещение по оси Z, мм | 1000 |
| Ускоренные подачи X/Z, м/мин | 6-8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 8 |
| Размер держателя инструмента, мм | 25×25 |
| Размер инструментального блока с квадратным сечением, мм | 25×25 (2 шт.) |
| Размер инструментального блока с круглым сечением, мм | Ø25 (2 шт.) |
| Задняя бабка | Гидравлическая |
| Ход пиноли задней бабки, мм | 150 |
| Конус пиноли задней бабки | МТ5 |
| Мощность главного двигателя, кВт | 11 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 25/40 |
| Класс точности X/Z | P3/P4 |
| Точность позиционирования по осям X/Z, мм | 0,015/0,015 |
| Повторяемость по осям X/Z, мм | 0,01/0,01 |
| Мощность двигателя СОЖ, кВт | 0,12 |
| Система ЧПУ | Fanuc Oi |
| Габаритные размеры станка (Д×Ш×В), мм | 2470×1525×1775 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 3000×1800×1900 |
| Масса нетто/брутто, кг | 1550 / 1850 |

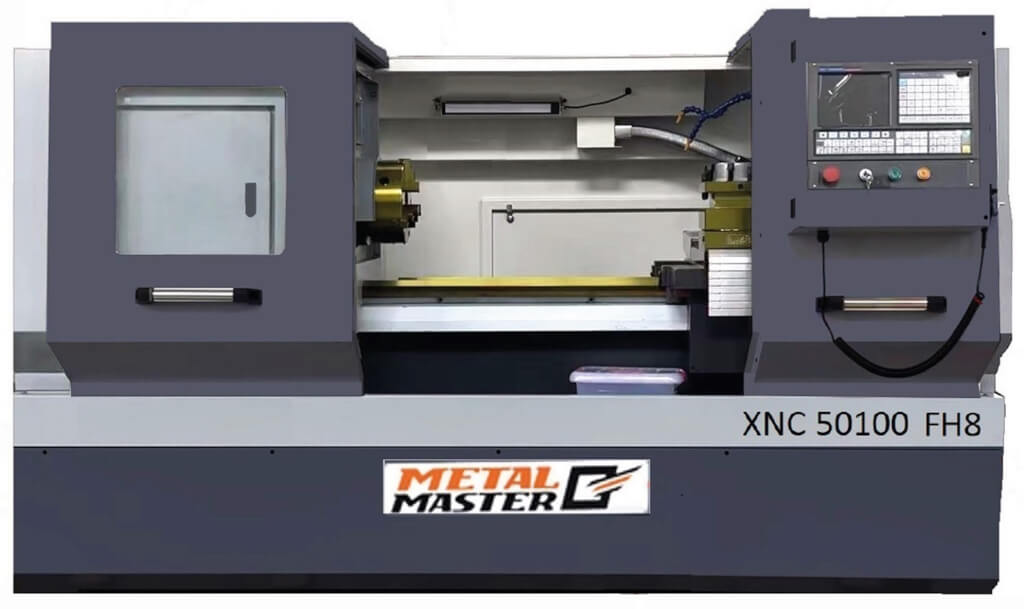

Описание станка Станок токарный с ЧПУ METAL MASTER XNC 50100 FH8
Metal Master XNC 50100 FH8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Fanuc Oi;
- Простота в программировании;
- Серводвигатели Fanuc;
- 8-ми позиционная револьверная головка для инструмента;
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП по осям X/Z класса точности P3/P4;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 500 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

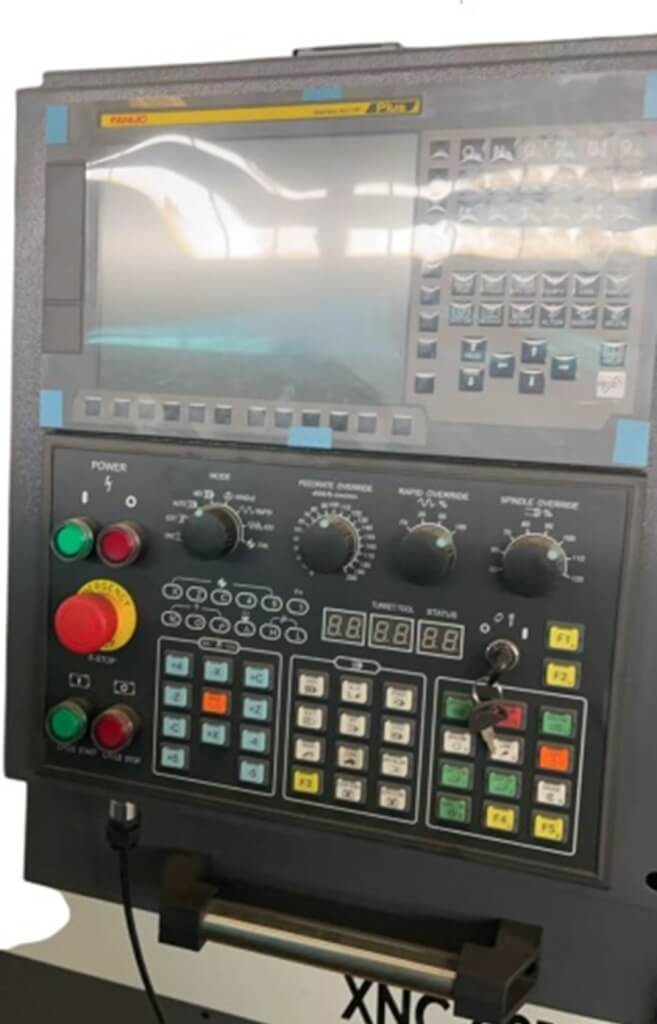

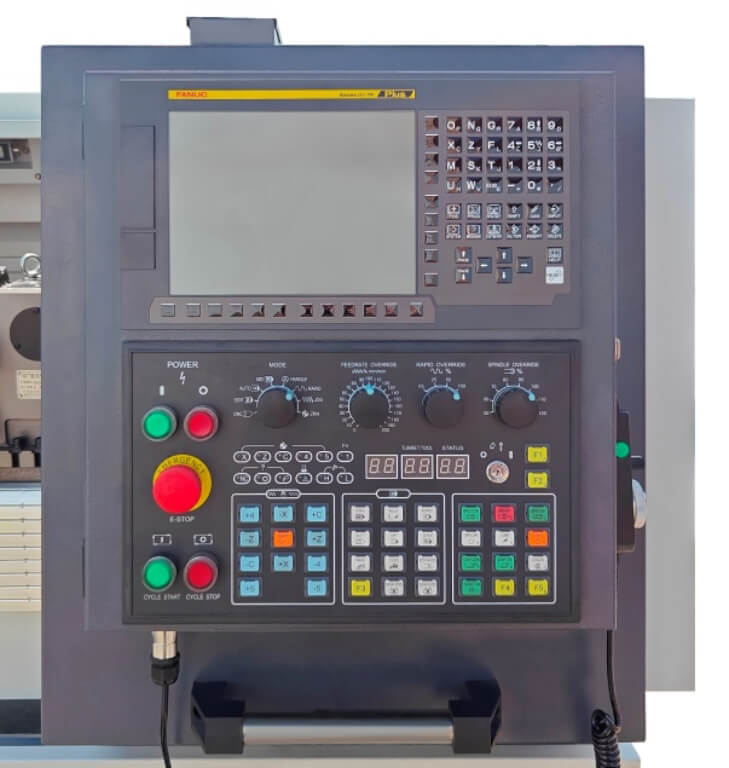

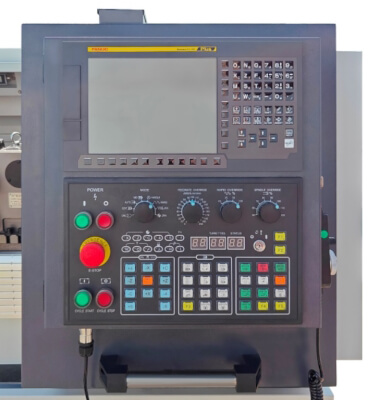

Токарный станок оснащен системой ЧПУ Fanuc Oi, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

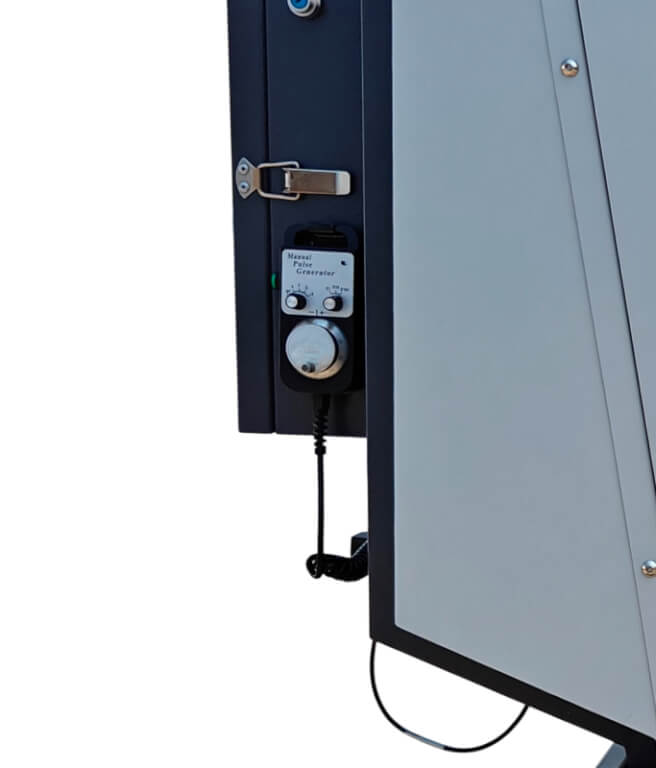

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

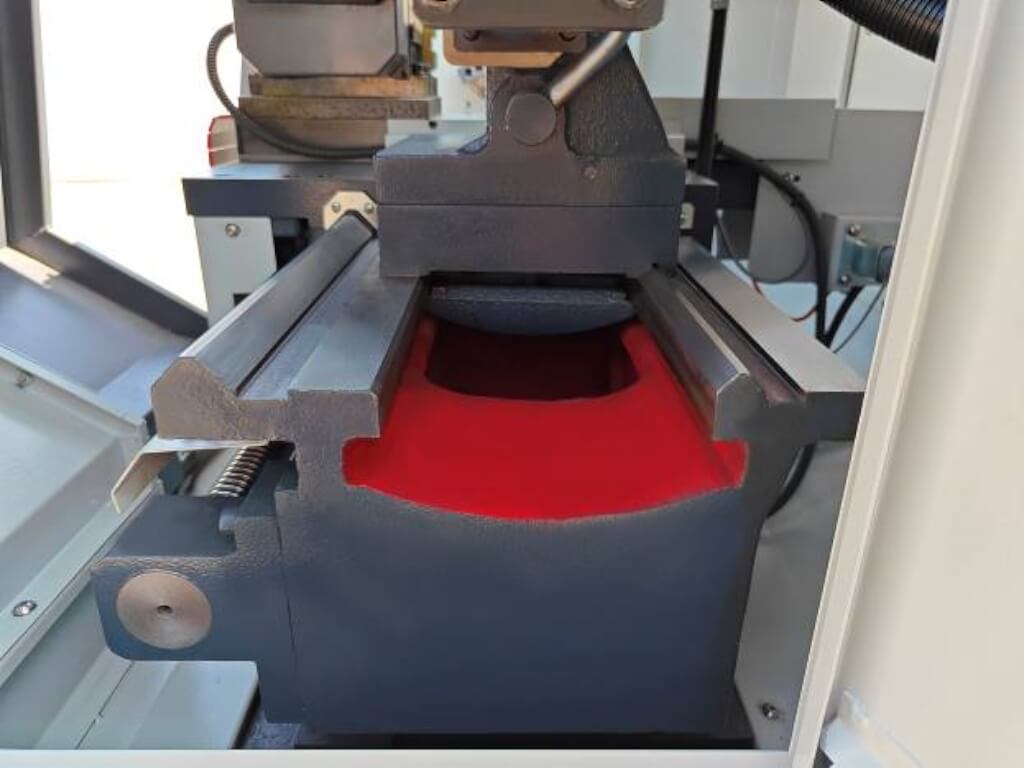

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.

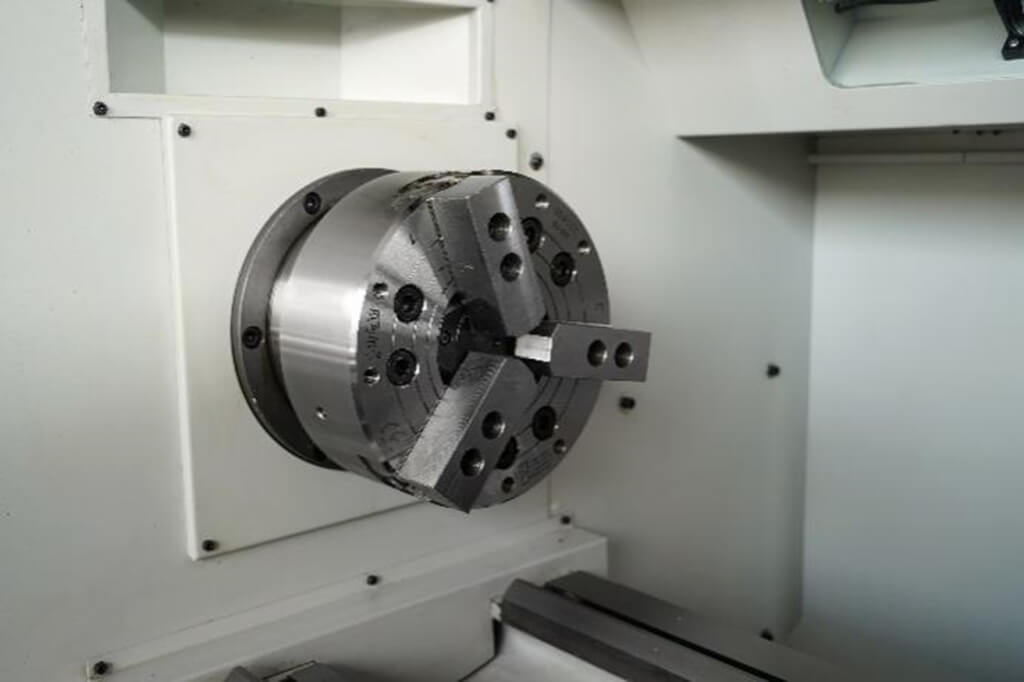

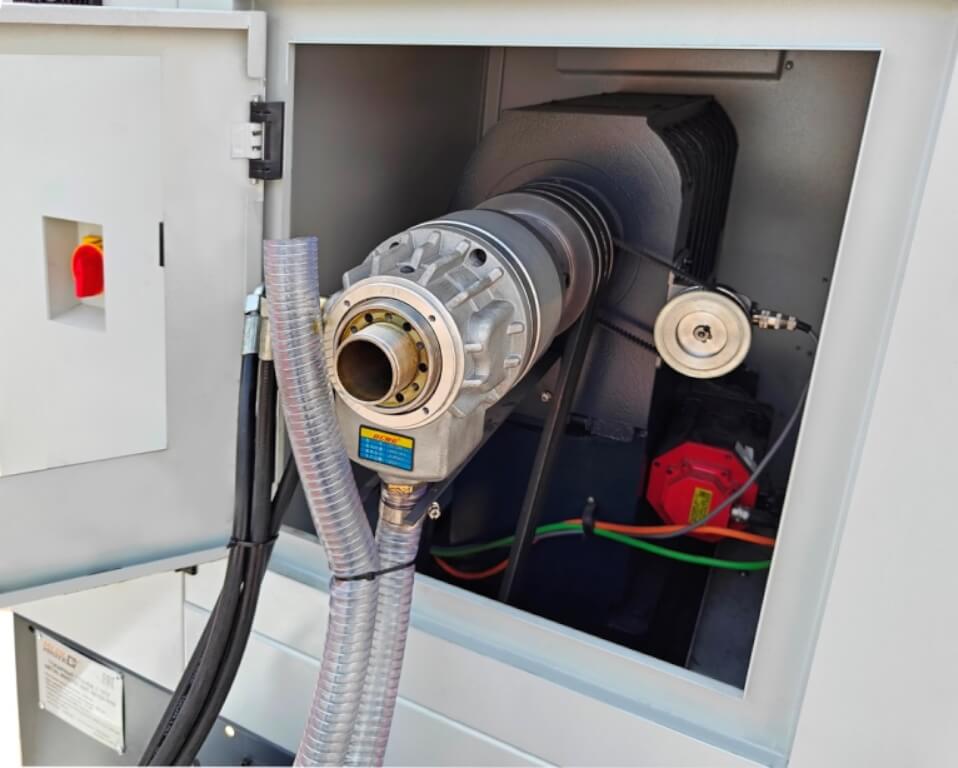

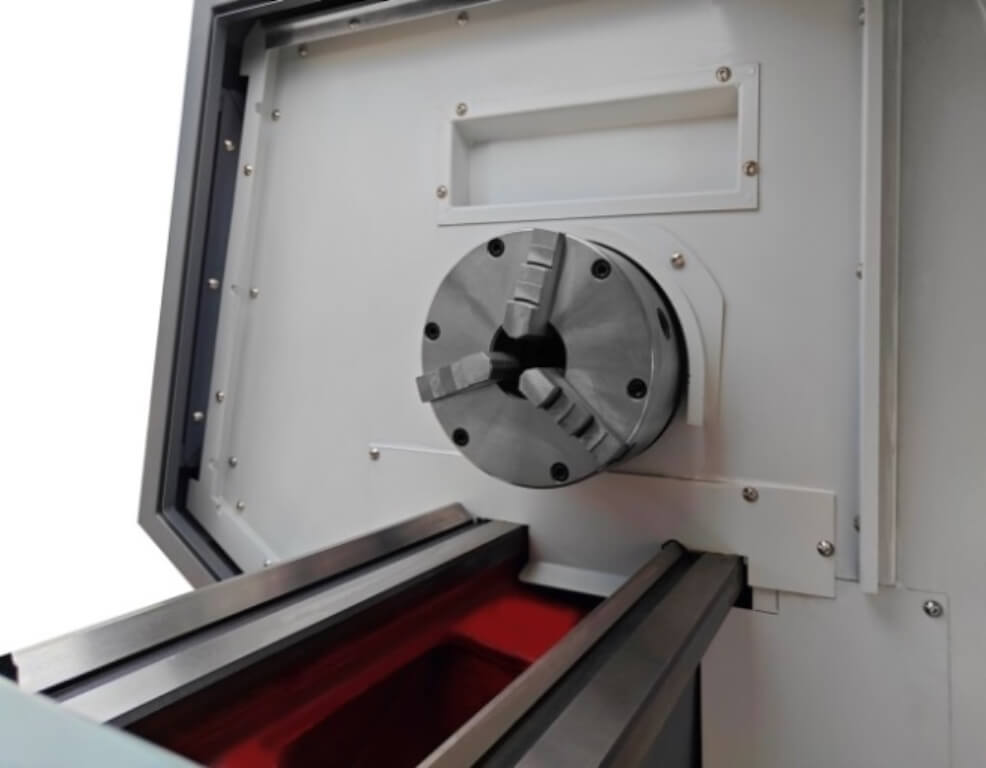

На станке установлен 3-х кулачковый гидравлический патрон диаметром 250 мм.

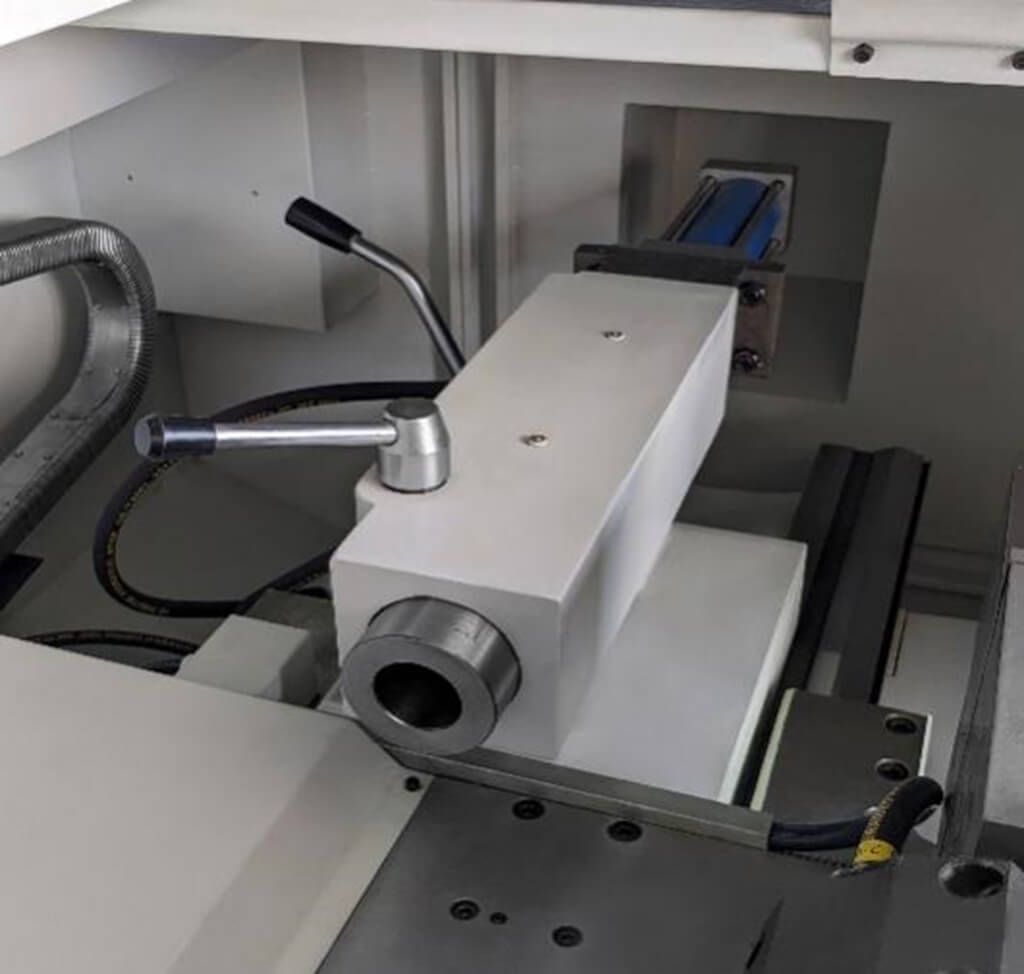

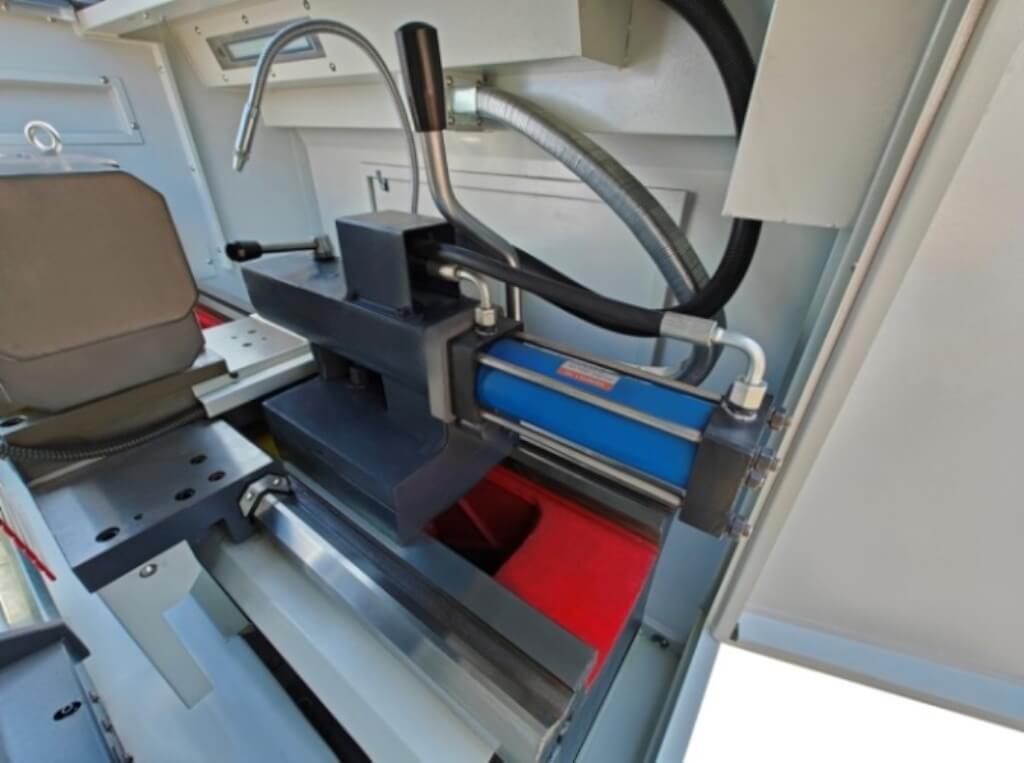

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли. Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

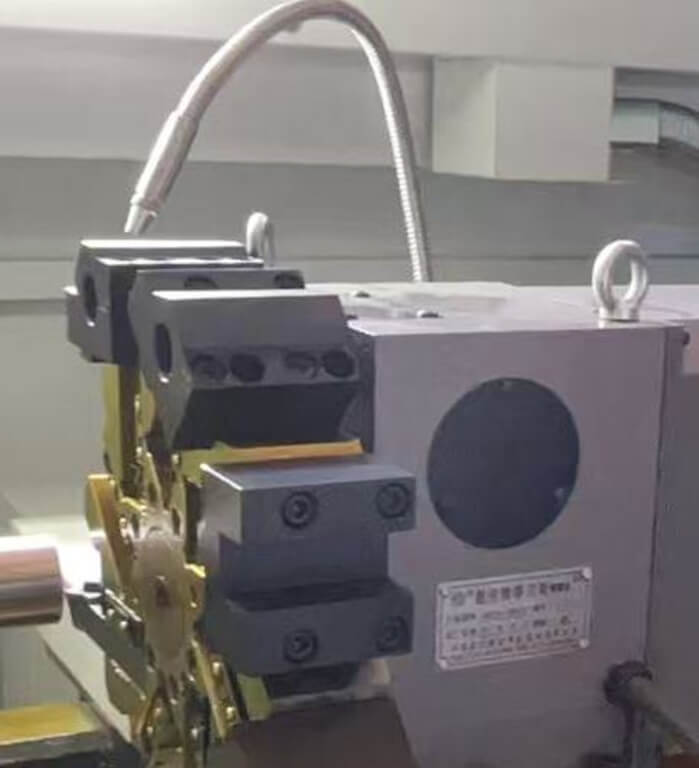

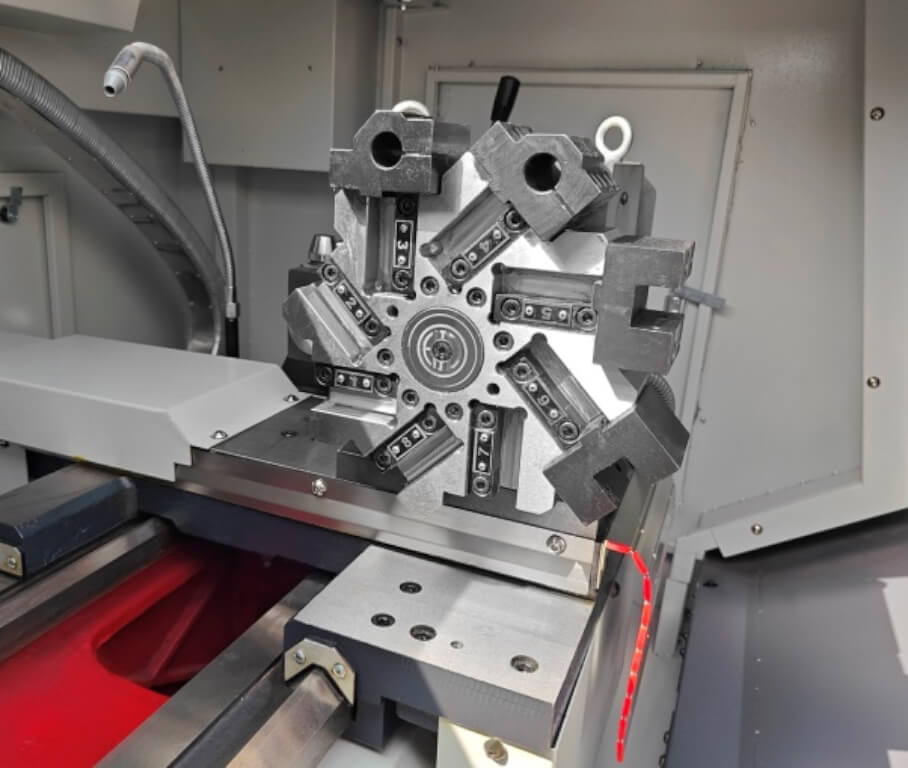

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25×25мм и для инструмента с хвостовиком круглого сечения диаметром 25 мм.

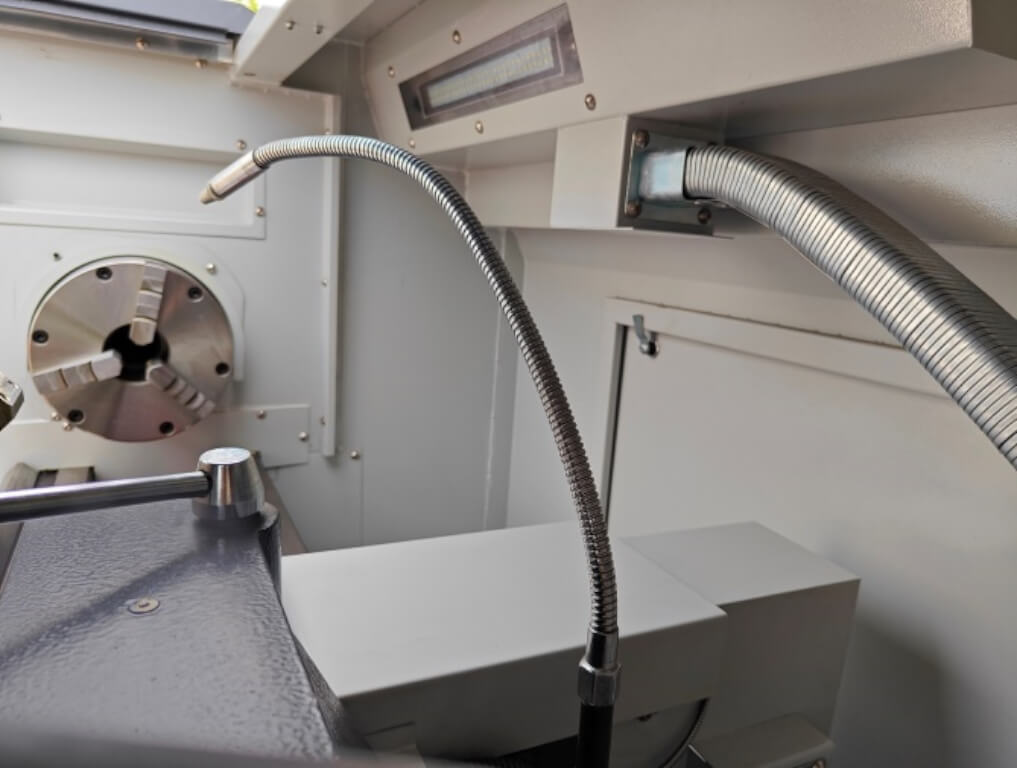

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

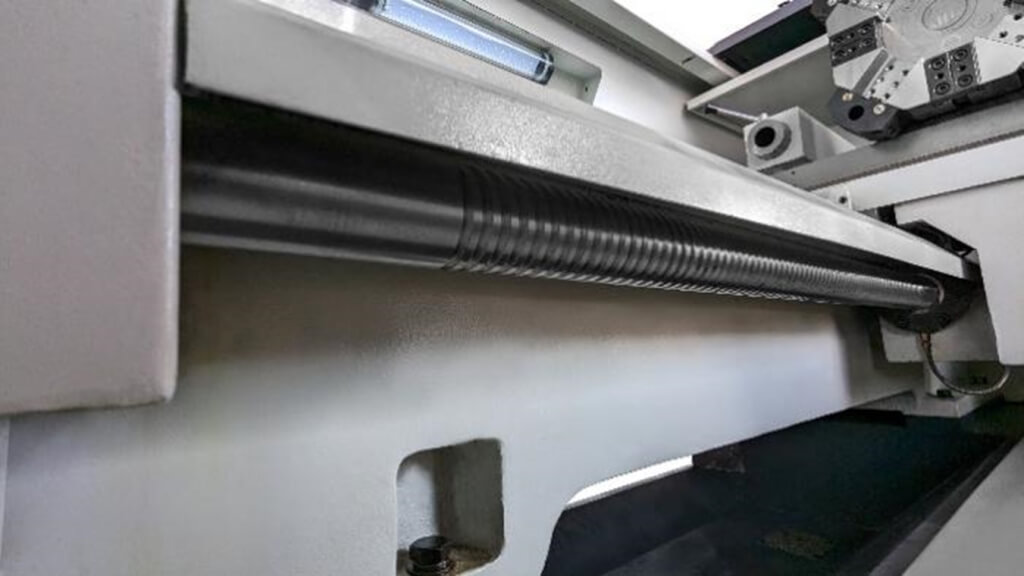

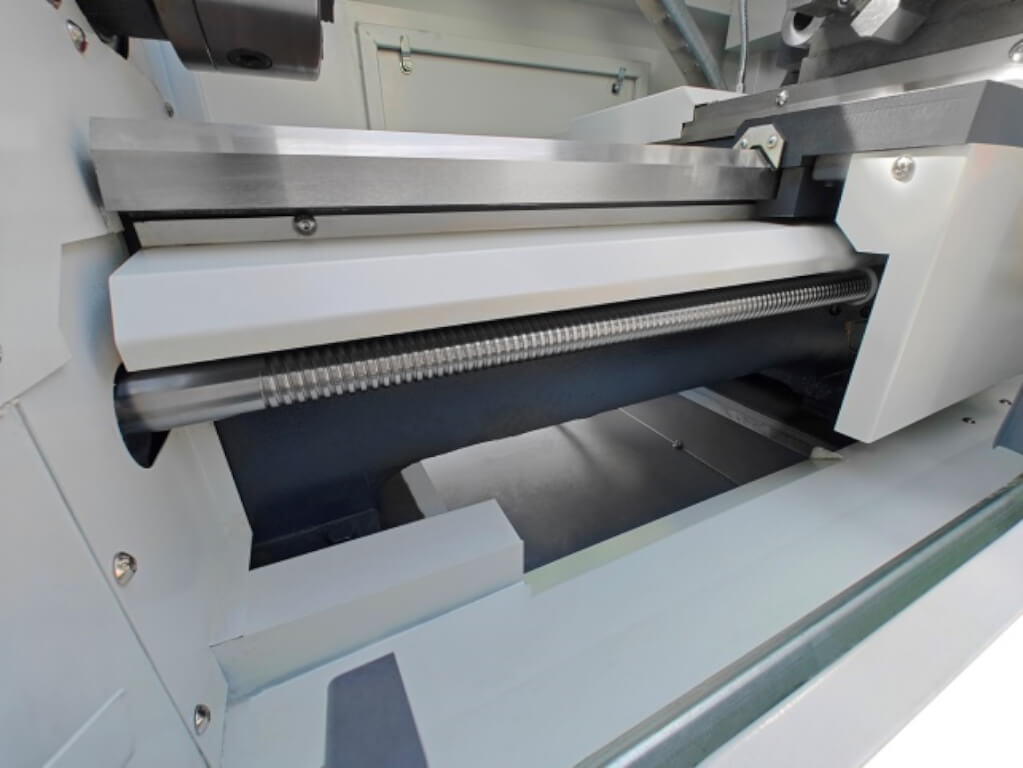

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

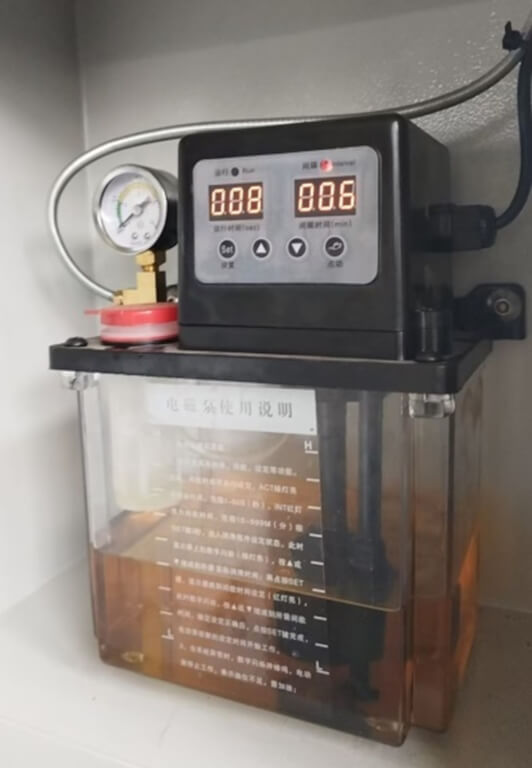

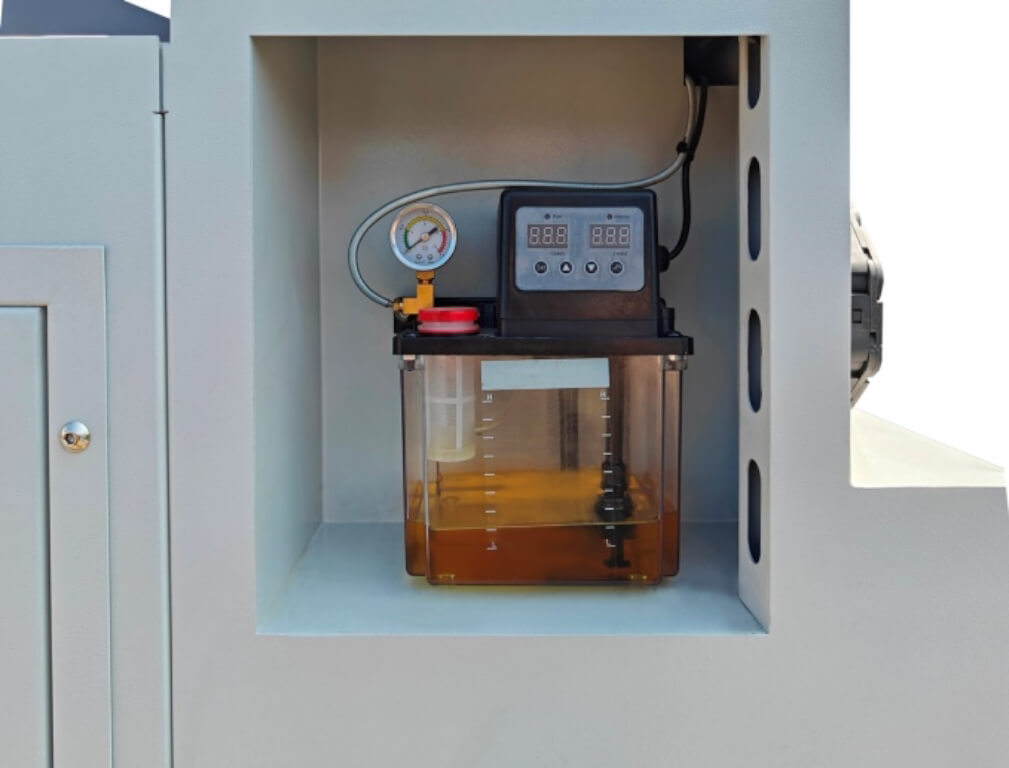

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

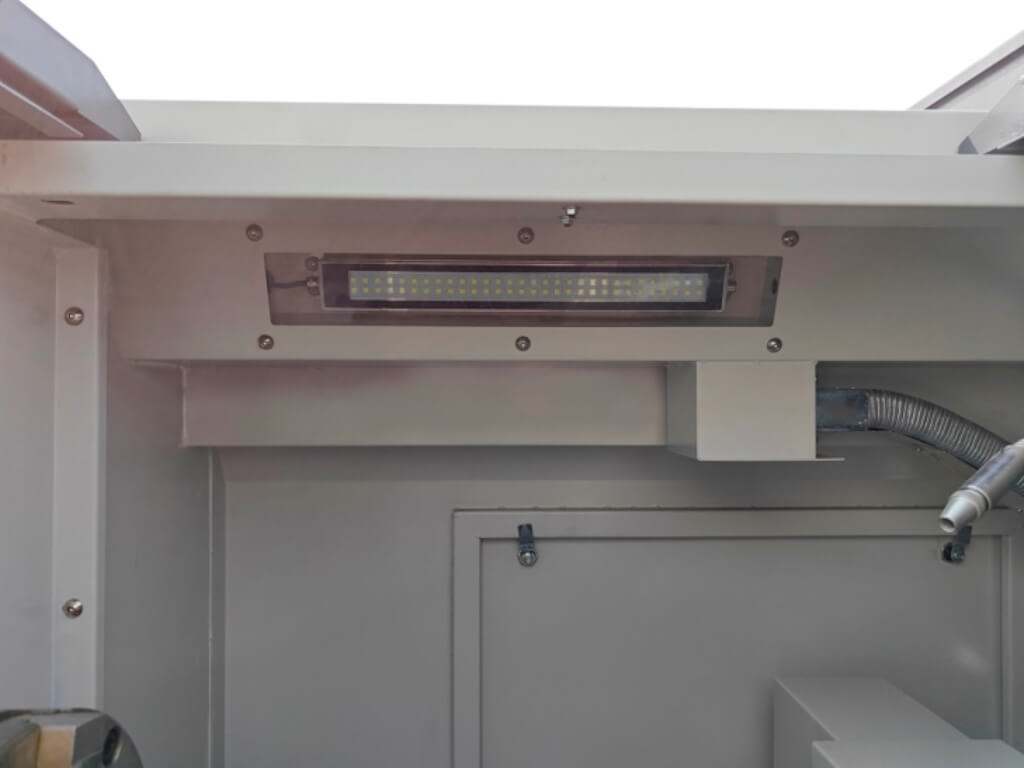

Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

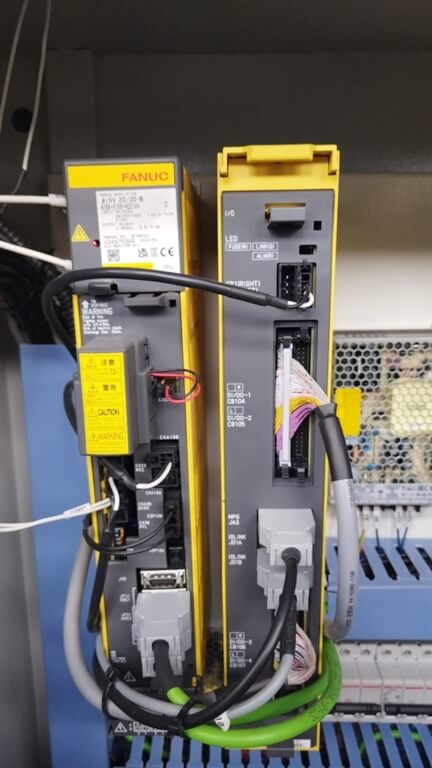

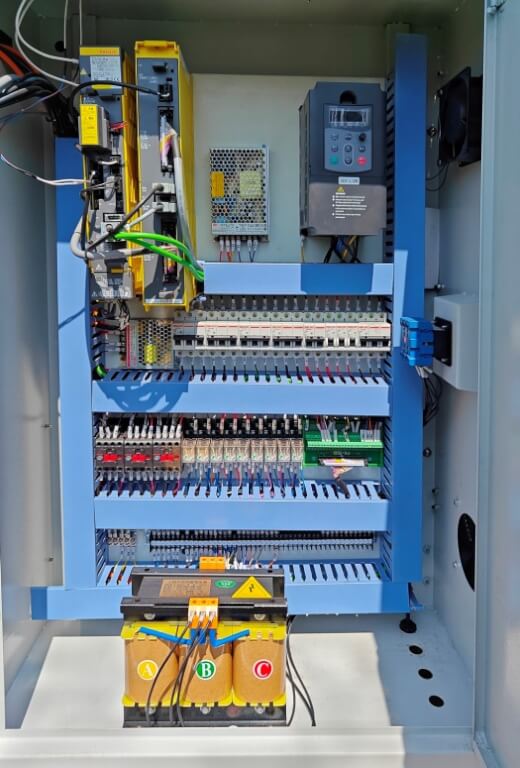

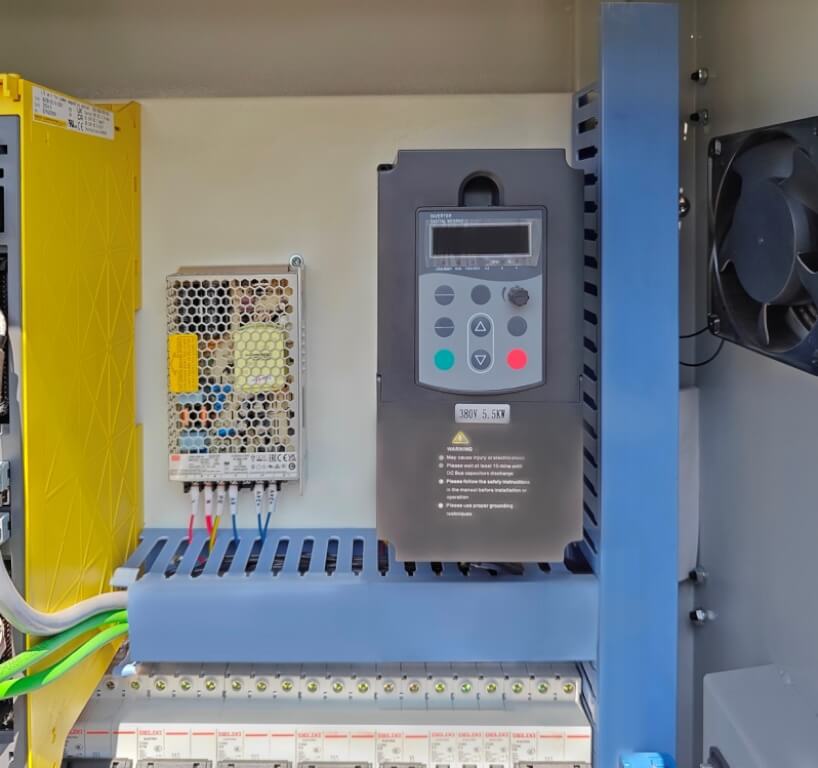

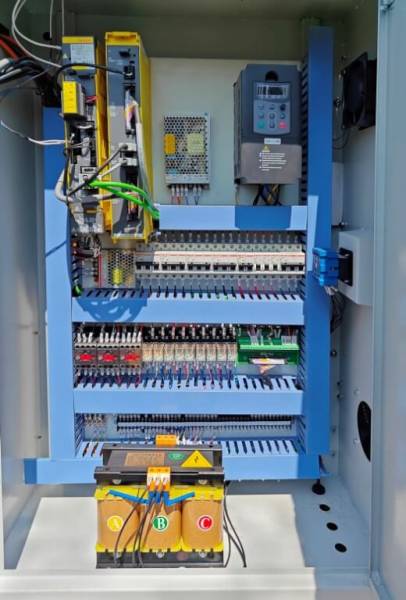

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Fanuc, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

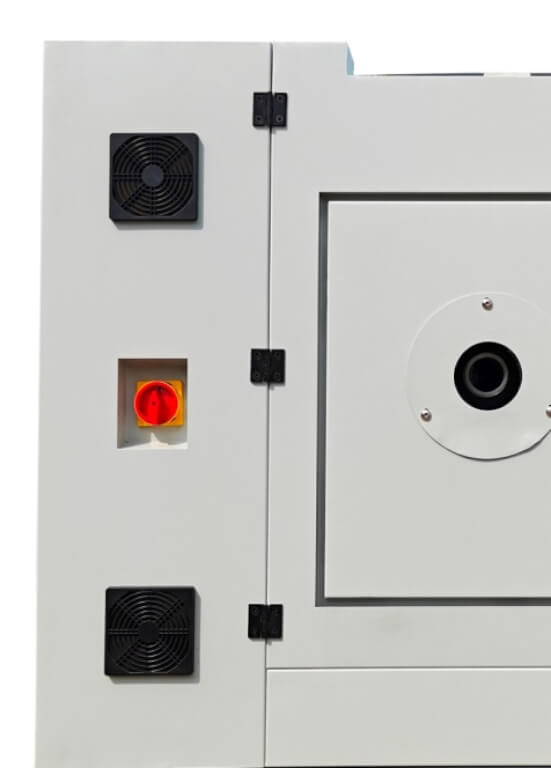

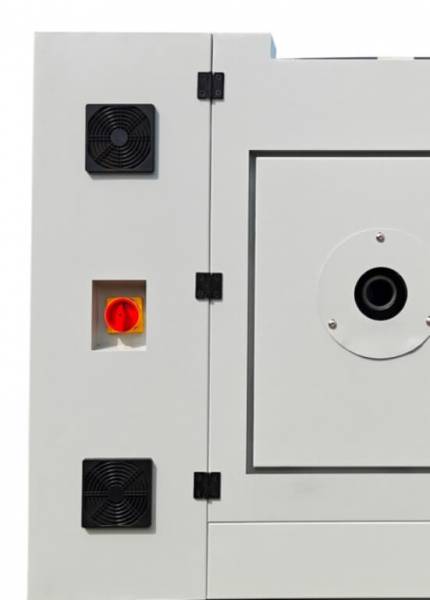

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

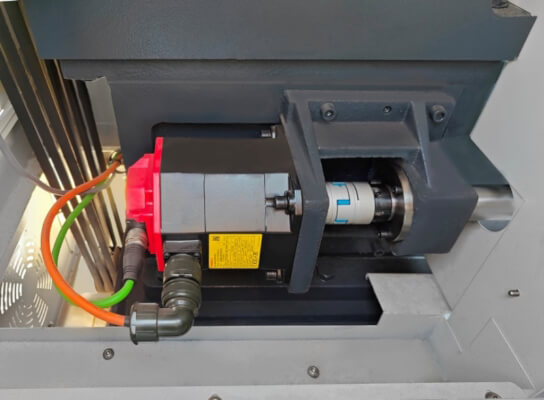

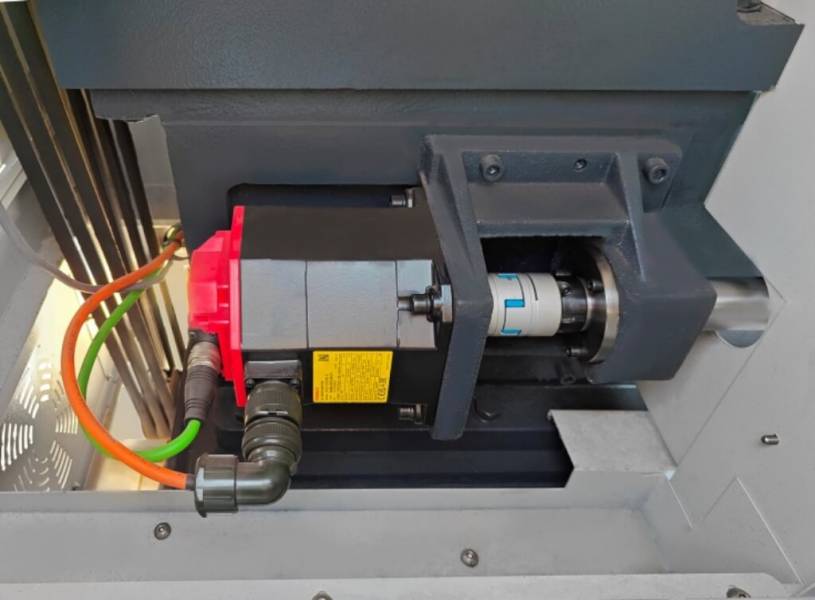

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Fanuc.
В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

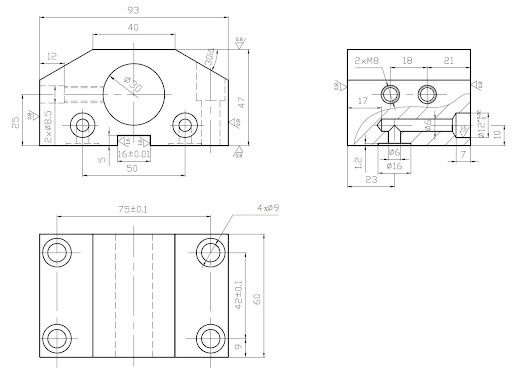

Посадочные размеры для инструментального блока с квадратным и круглым сечением.
В стандартную комплектацию станка входят:
- ЧПУ Fanuc Oi;
- Гидравлический патрон 250 мм;
- Гидравлическая задняя бабка;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Елисей 15.09.2025 в 14:27Как быстро станок разгоняет шпиндель до максимальных 1800 оборотов?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Примерно за 3-4 секунды. Это очень быстро для таких габаритов — частотный двигатель 11 кВт обеспечивает плавный и резкий разгон без рывков. -
Федор 18.07.2025 в 11:11Этот станок потянет обработку валов длиной 1 метр и диаметром 400 мм?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, легко! Максимальные параметры как раз под вашу задачу: длина между центрами — 1000 мм, диаметр над станиной — 500 мм.
