Станок токарный с ЧПУ METAL MASTER XNC XNC 50150 FM8

Сейчас этот товар смотрят 2 человека
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
2 918 560 руб.
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
  • C ЧПУ, Metal Master XNC 50150 FM8
Технические характеристики
МодельXNC 50150 FM8
Расстояние между центрами, мм1500
Макс. диаметр обработки над станиной, мм500
Макс. диаметр обработки над поперечными салазками, мм280
Ширина станины, мм400
Диапазоны скоростей шпинделя, об/мин10 – 1800
Диаметр сквозного отверстия шпинделя, мм82
Диаметр сквозного отверстия тяговой трубки, мм82
Торец шпинделяА2-8
Конус шпинделяМТ-6
Тип патронаРучной
Диаметр патрона, мм250
Диаметр отверстия 3-х кулачкового патрона, мм50
Перемещение по оси Х, мм350
Перемещение по оси Z, мм1500
Ускоренные подачи X/Z, м/мин6-8
РезцедержательЭлектрический револьверный
Количество инструментов8
Размер держателя инструмента, мм25×25
Размер инструментального блока с квадратным сечением, мм25×25
Задняя бабкаРучная
Ход пиноли задней бабки, мм180
Конус пиноли задней бабкиМТ5
Мощность главного двигателя, кВт11
Тип двигателяЧастотный
Размер винта X/Z25/40
Класс точности X/ZP3/P4
Мощность двигателя СОЖ, кВт0,12
Система ЧПУFanuc Oi
Габаритные размеры станка (Д×Ш×В), мм2900×1530×1780
Габаритные размеры станка в упаковке (Д×Ш×В), мм3250×1800×1900
Масса нетто/брутто, кг1500/2000
Описание

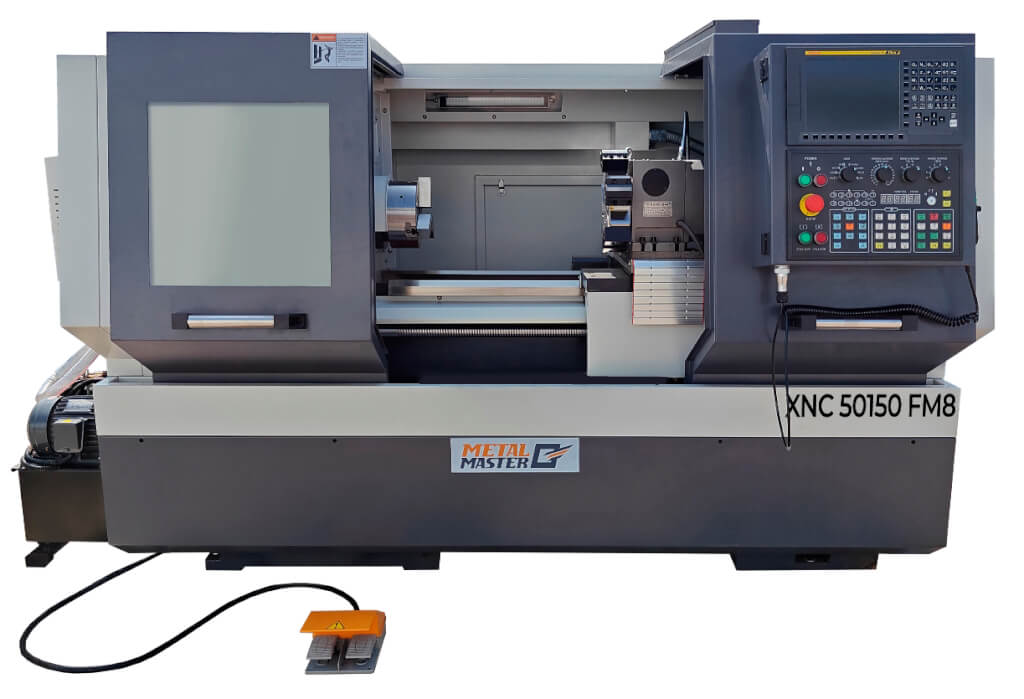

Описание станка Станок токарный с ЧПУ METAL MASTER XNC XNC 50150 FM8

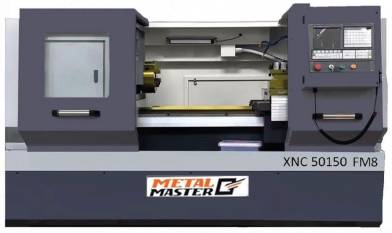

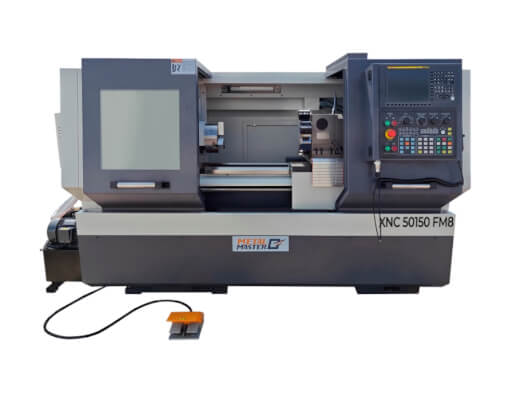

Metal Master XNC 50150 FM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Массивная чугунная тумба;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Fanuc Oi;
  • Простота в программировании;
  • Серводвигатели Fanuc;
  • 8-ми позиционная револьверная головка для инструмента;
  • ШВП по осям X/Z класса точности P3/P4;
  • Закаленные направляющие ТВЧ;
  • Автоматическая централизованная система смазки;
  • Диаметр обработки над станиной – 500 мм;
  • Расстояние между центрами – 1500 мм;
  • Надежный частотный двигатель.

Metal Master XNC 50150 FM8

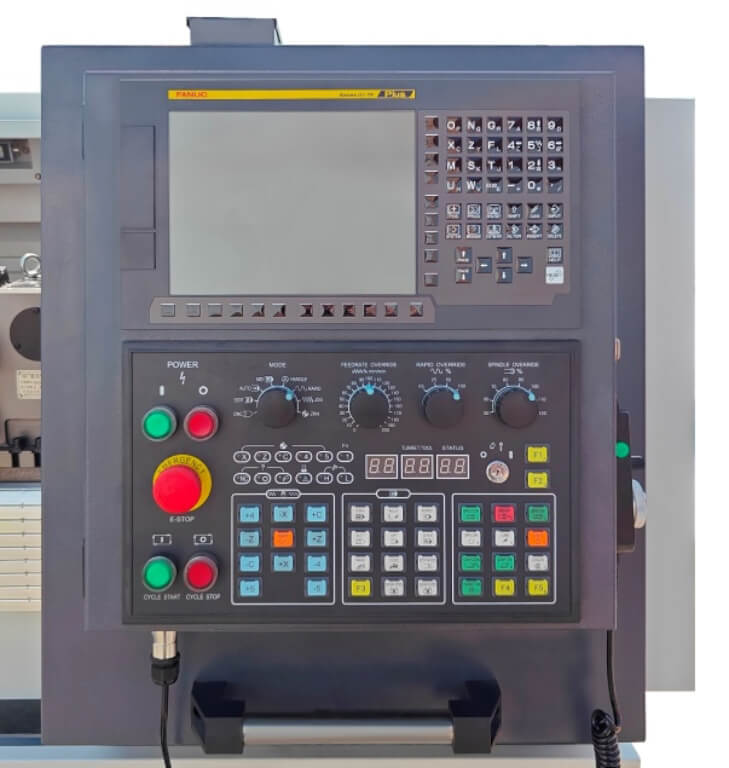

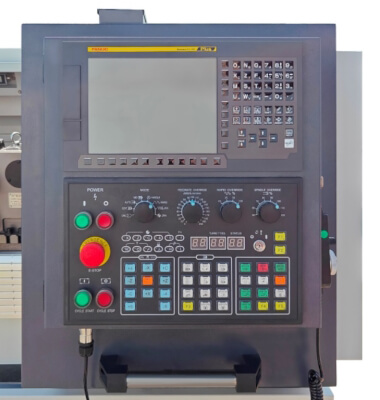

Токарный станок оснащен системой ЧПУ Fanuc Oi, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

Metal Master XNC 50150 FM8

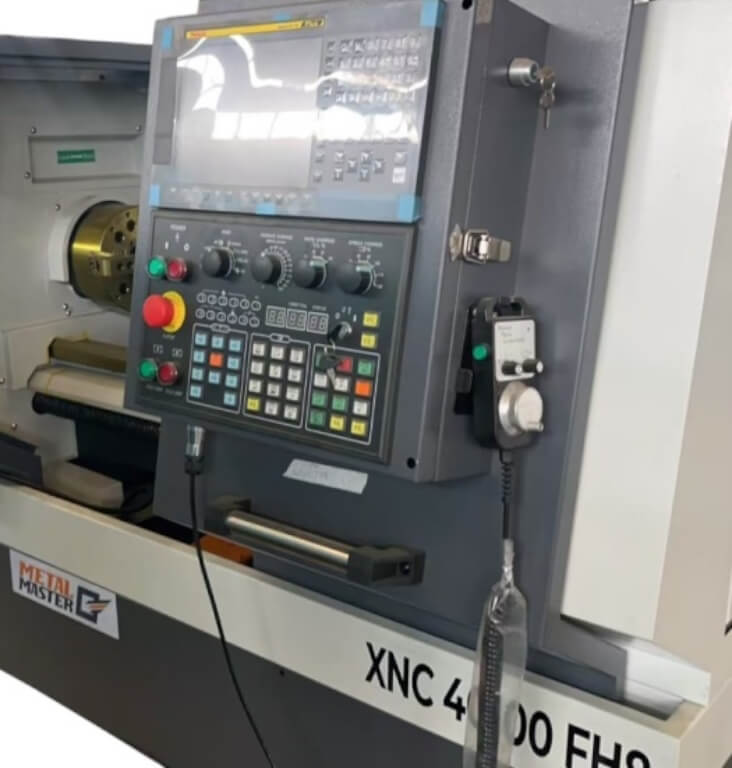

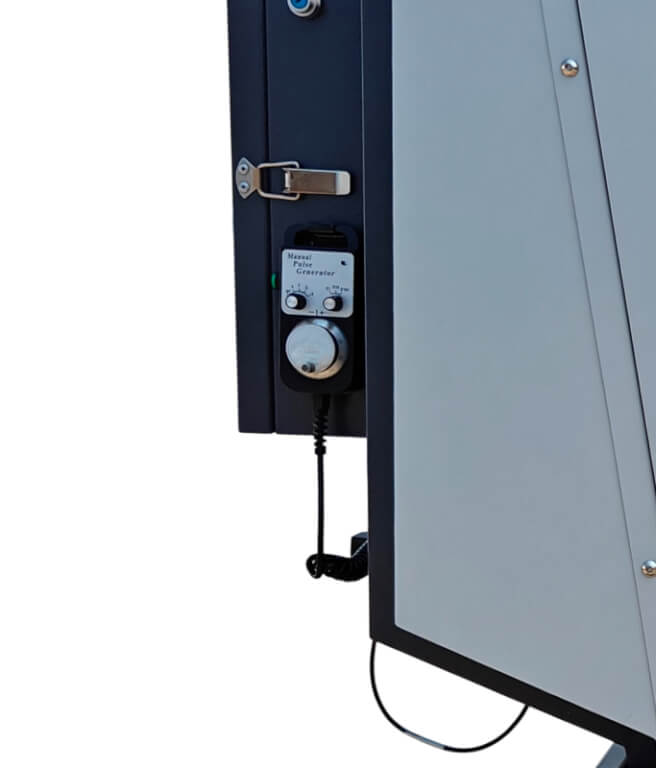

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

Metal Master XNC 50150 FM8

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

Metal Master XNC 50150 FM8

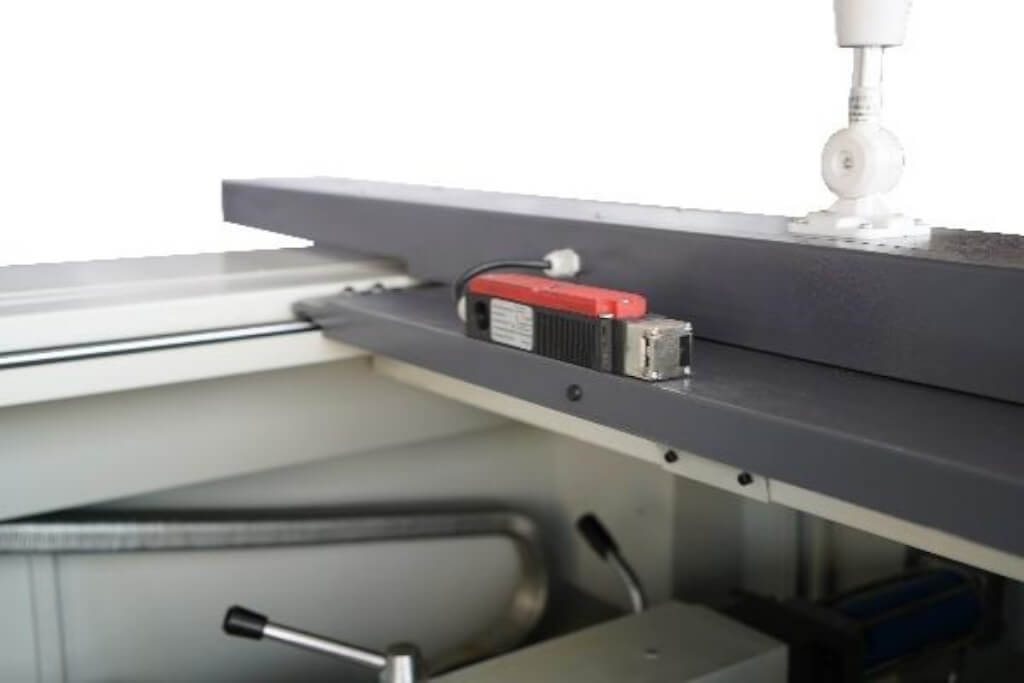

Защитные дверцы станка оснащены концевым выключателем.

Metal Master XNC 50150 FM8

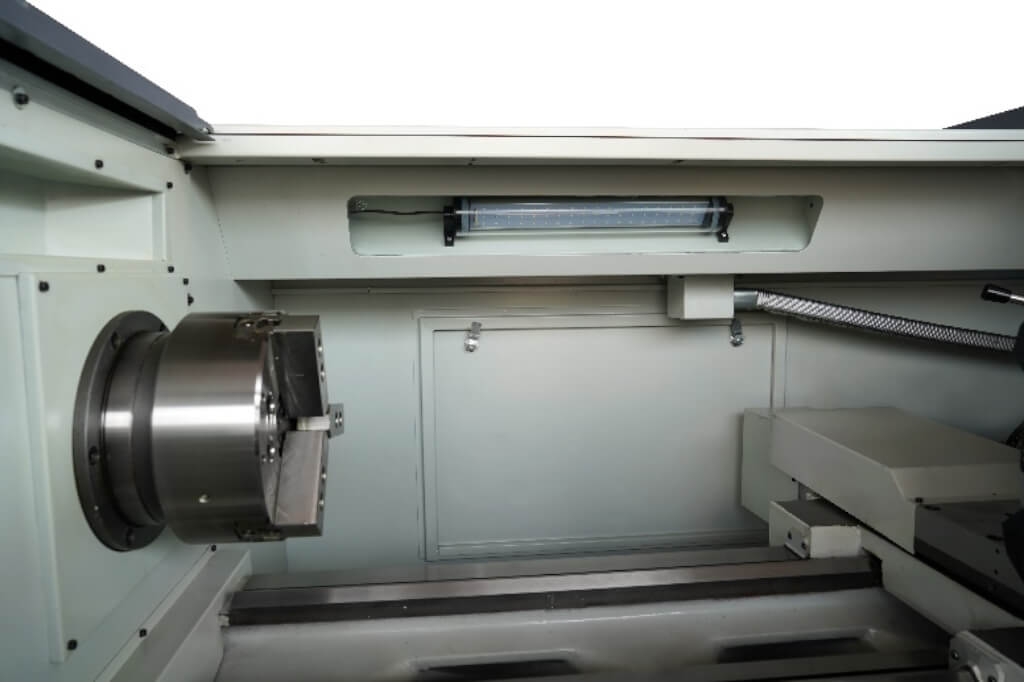

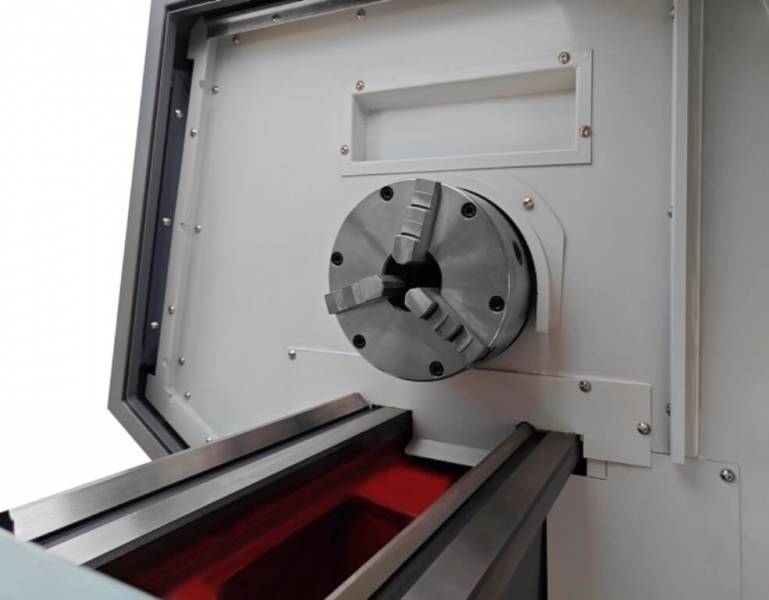

На станке установлен 3-х кулачковый гидравлический патрон диаметром 250 мм.

Metal Master XNC 50150 FM8

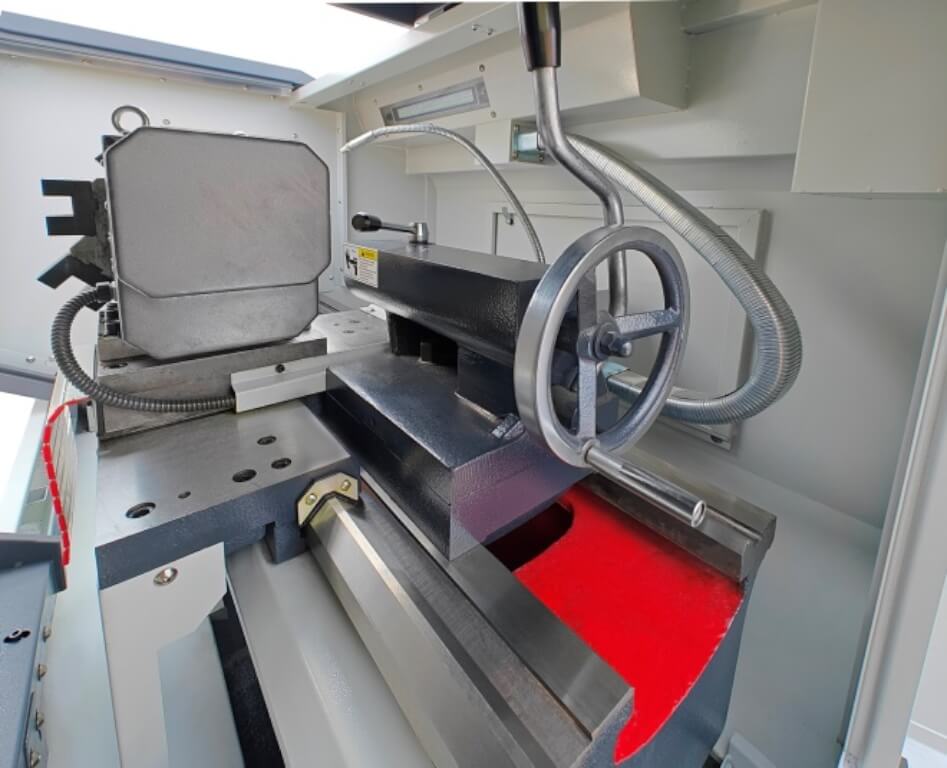

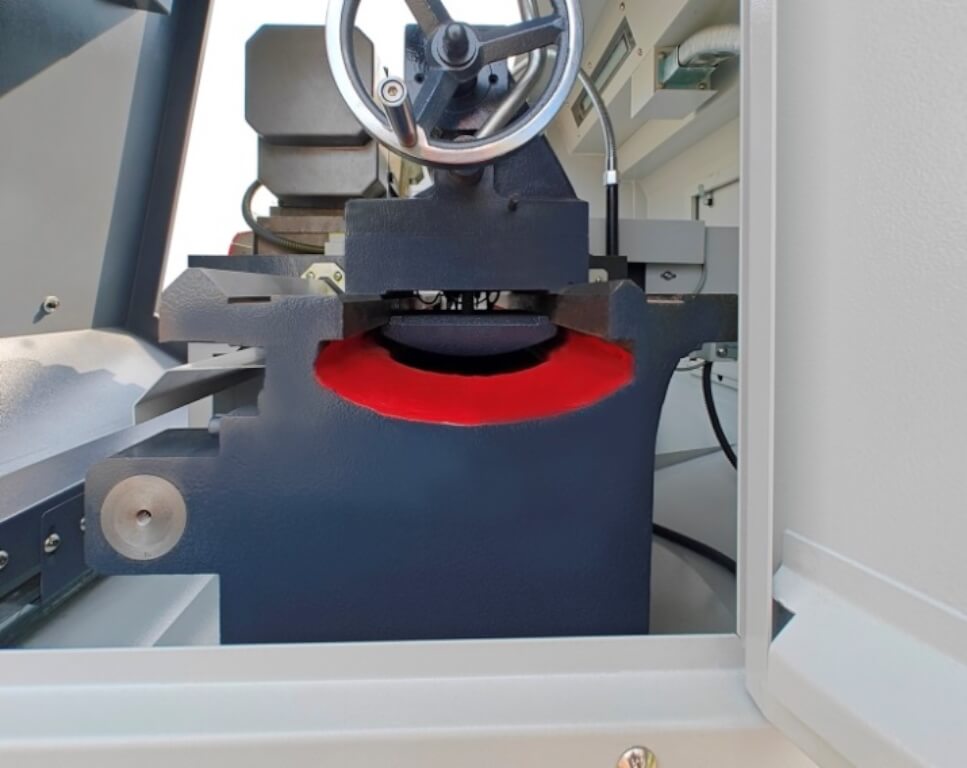

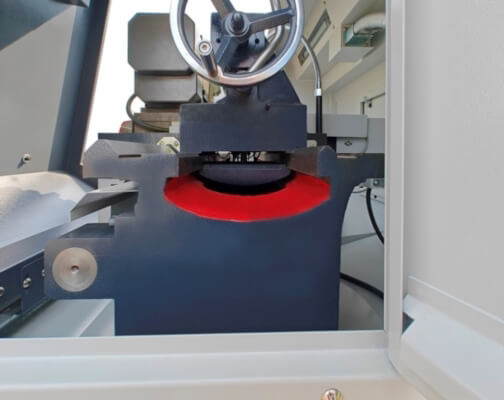

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

Metal Master XNC 50150 FM8

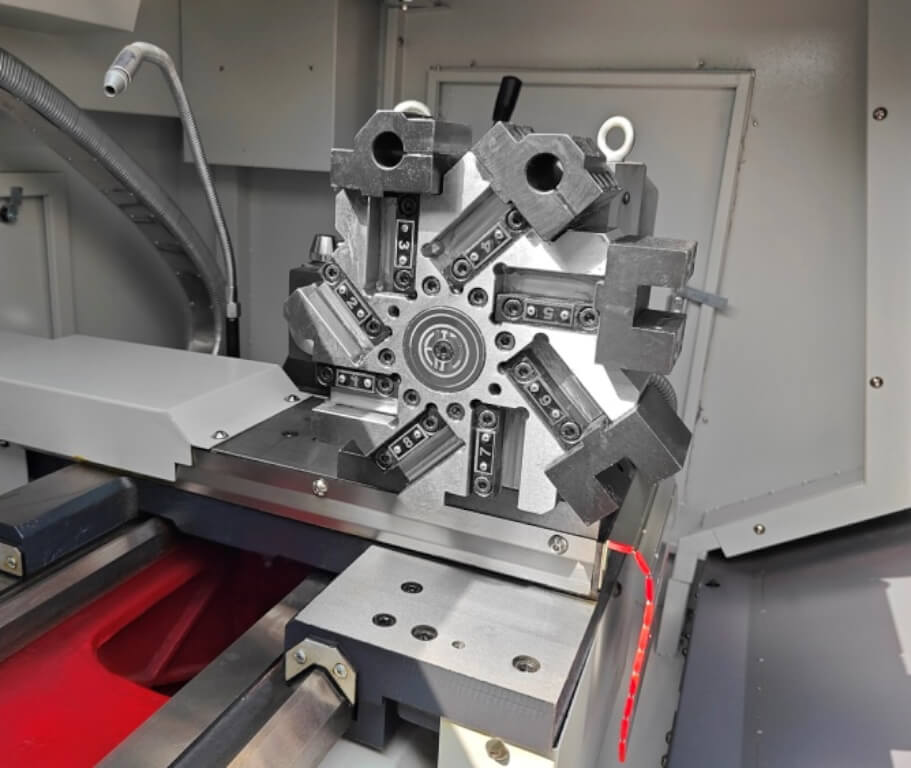

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25×25 мм.

Metal Master XNC 50150 FM8

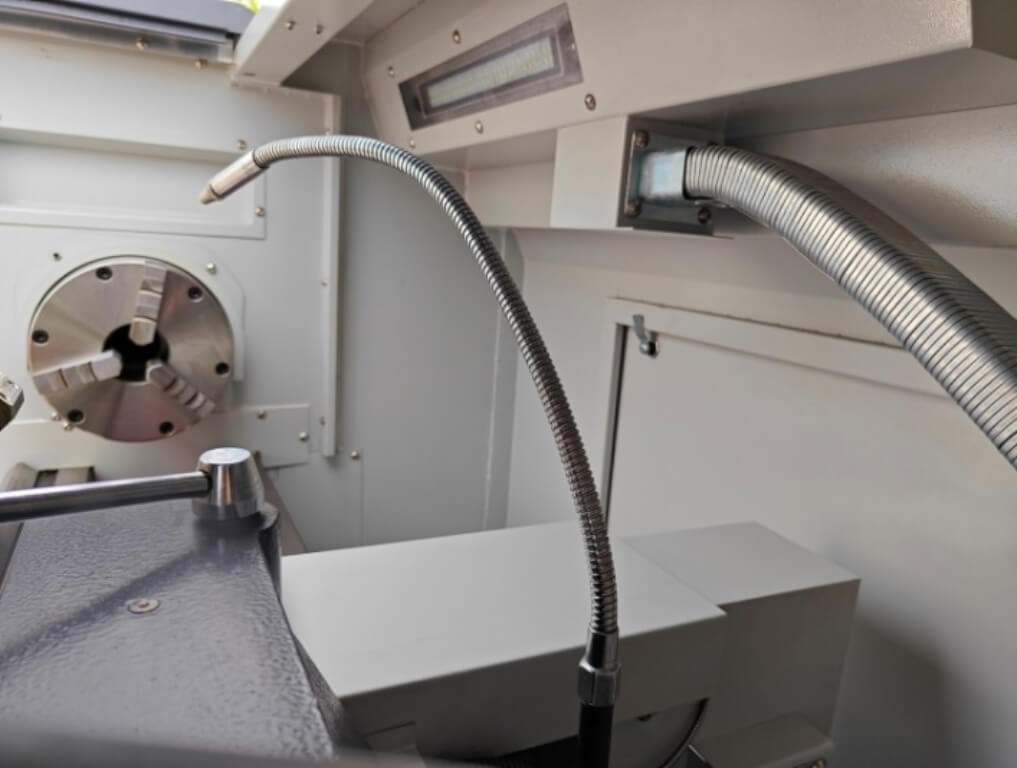

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

Metal Master XNC 50150 FM8

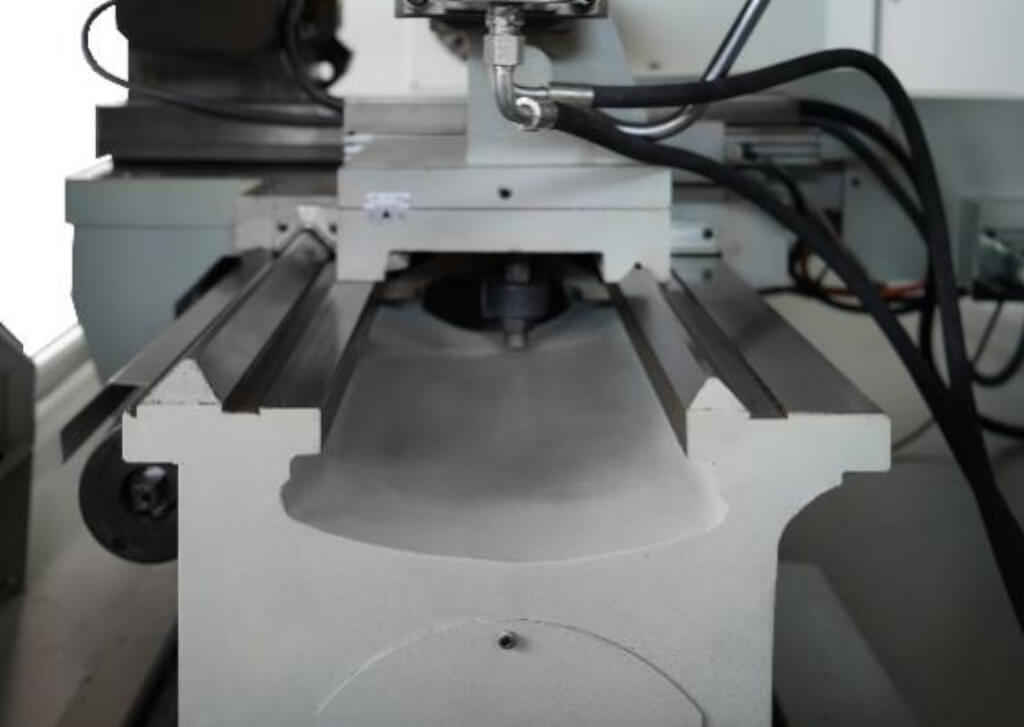

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.

Metal Master XNC 50150 FM8

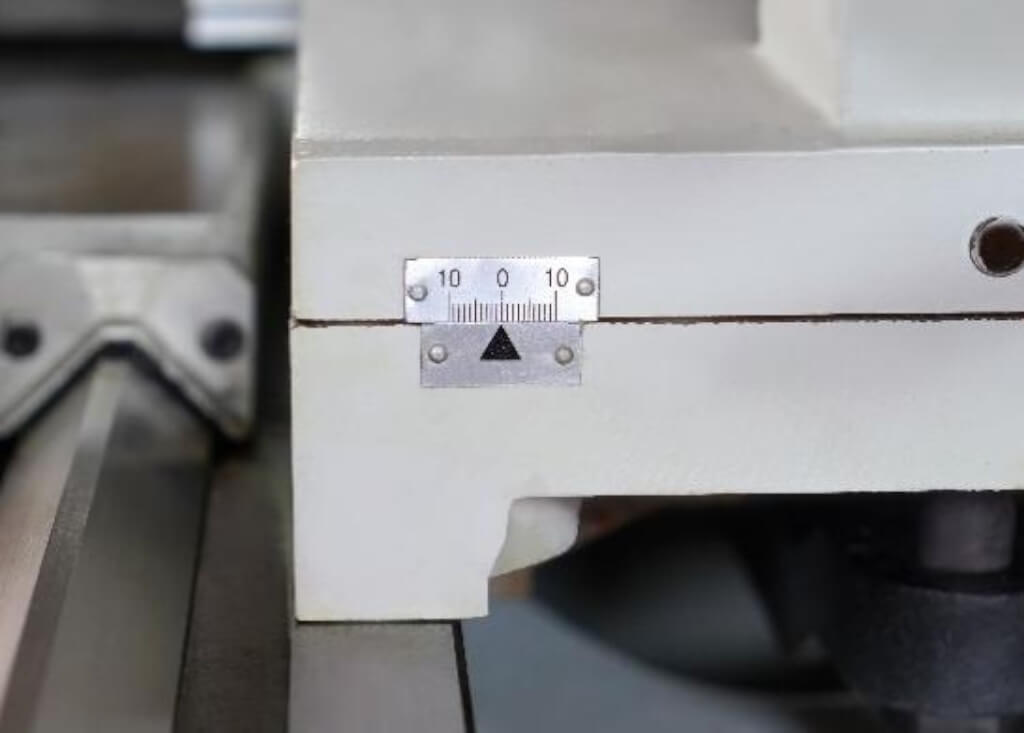

Поперечное перемещение задней бабки составляет ±10 мм.

Metal Master XNC 50150 FM8

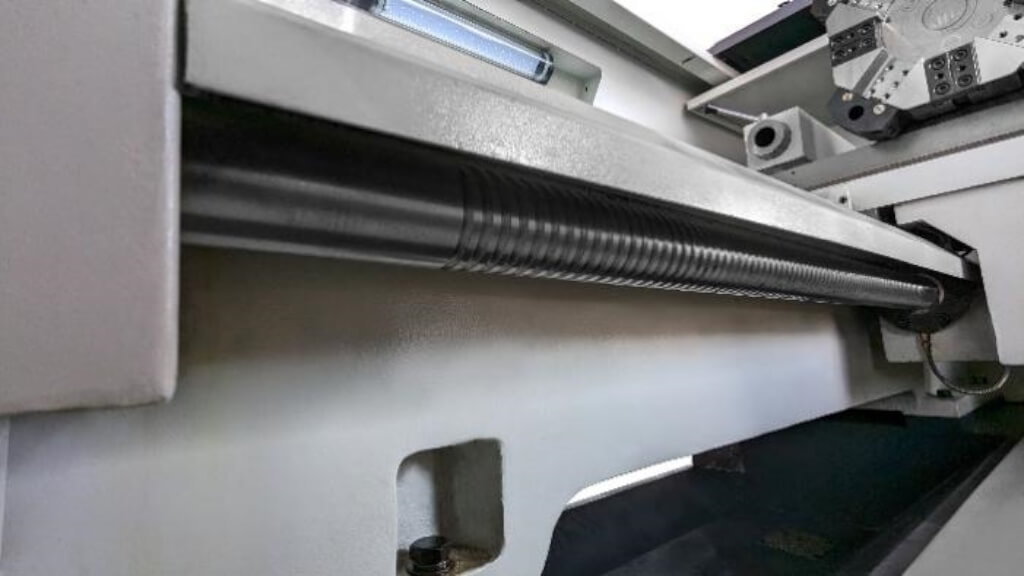

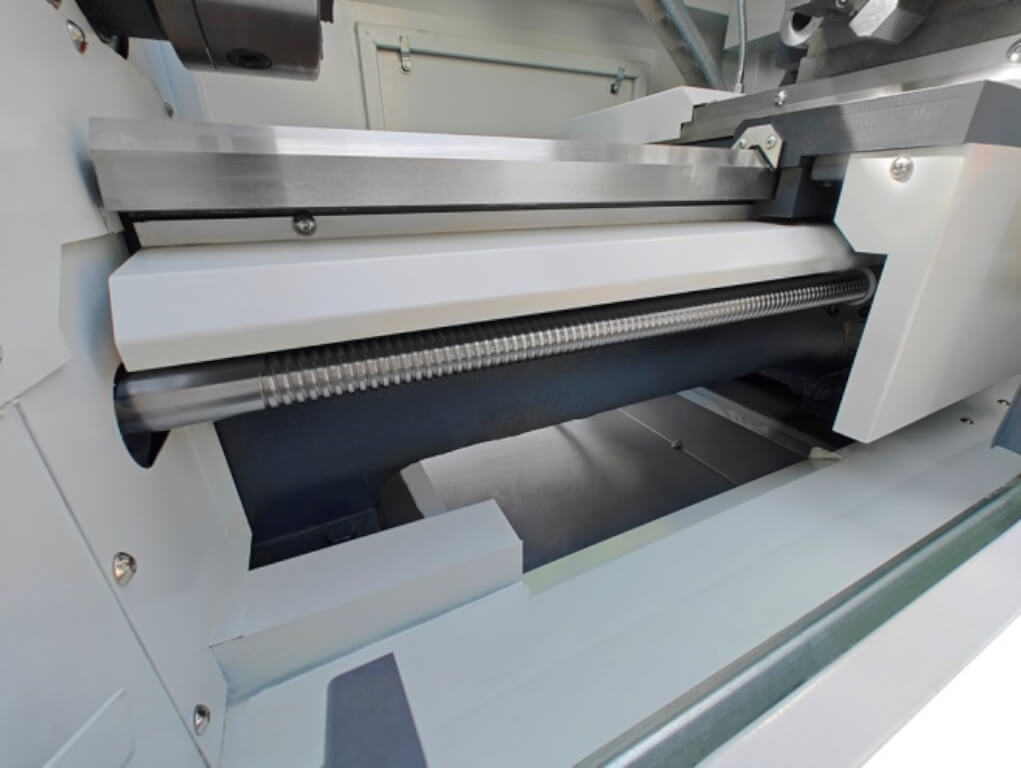

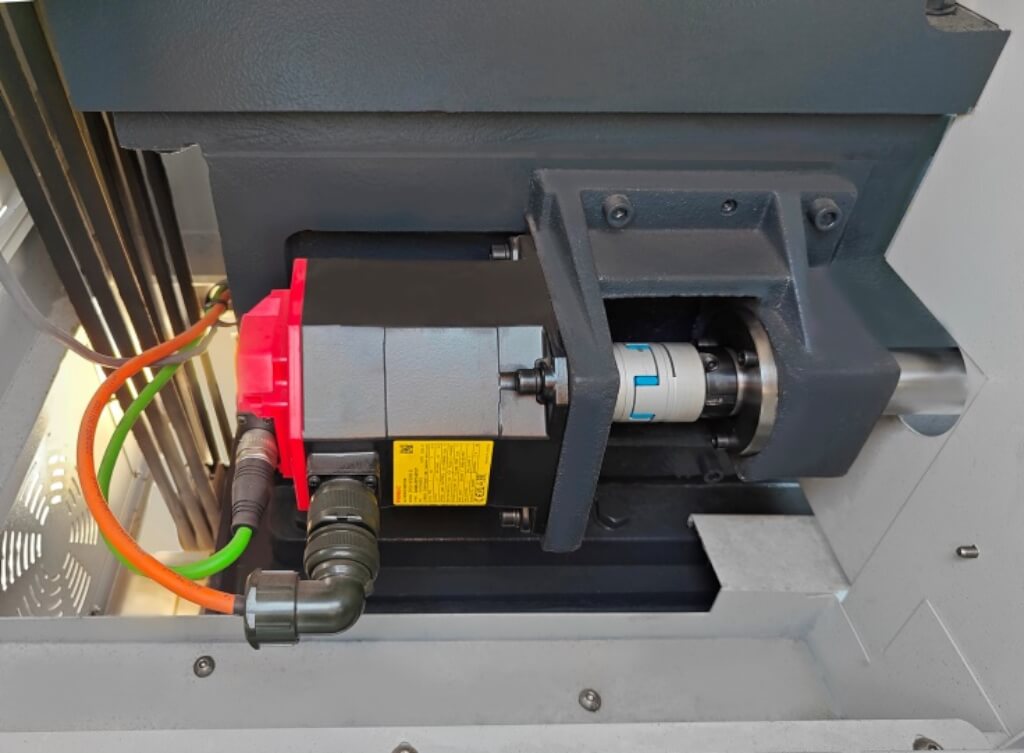

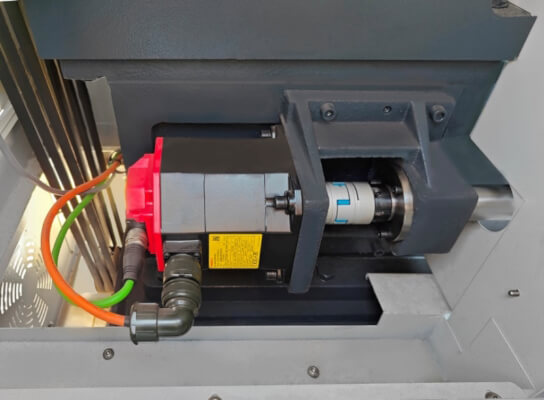

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

Metal Master XNC 50150 FM8

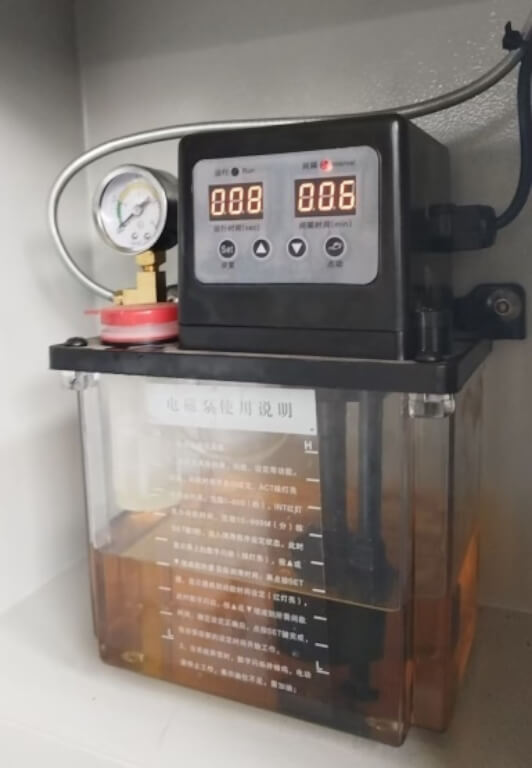

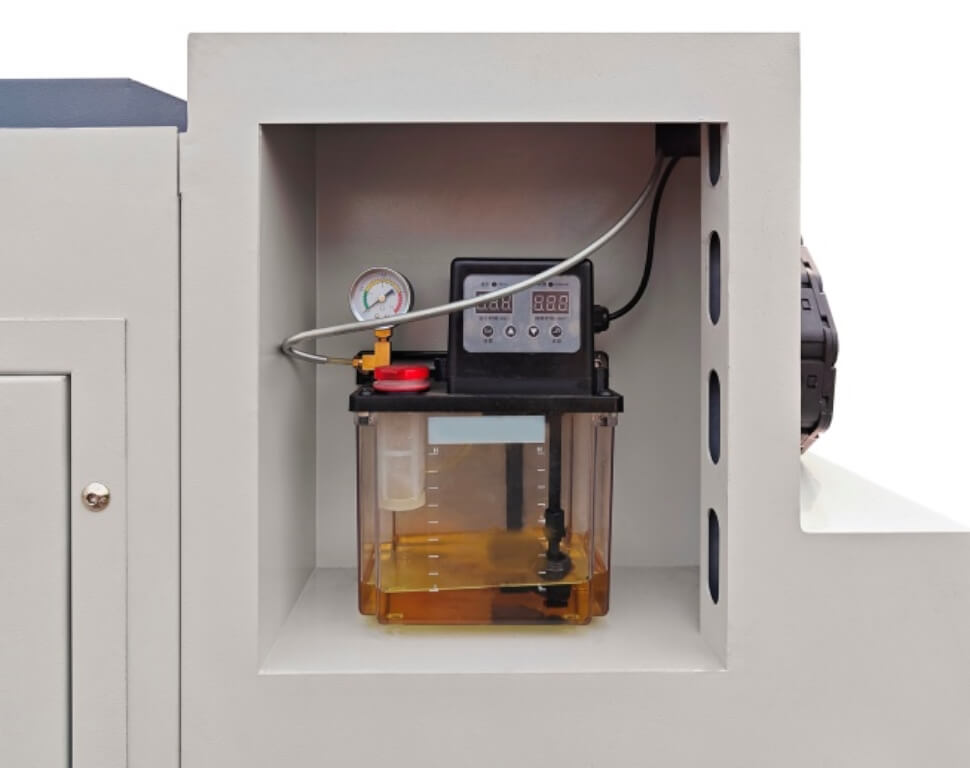

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

Metal Master XNC 50150 FM8

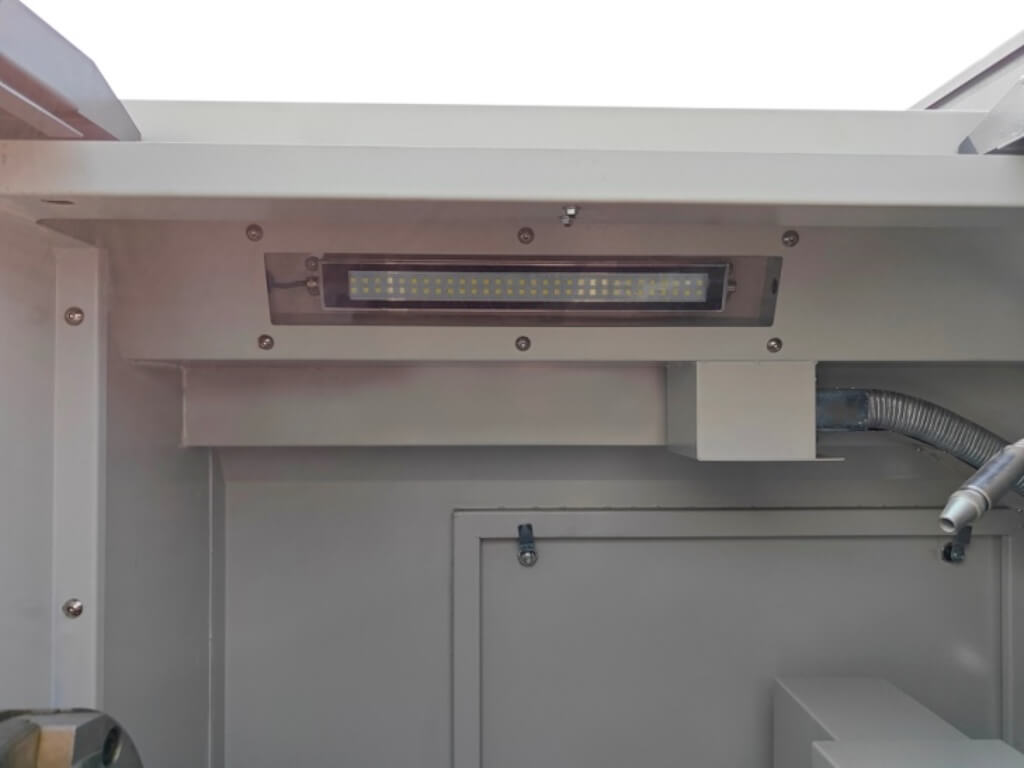

Станок оборудован светодиодной лампой местного освещения.

Metal Master XNC 50150 FM8

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

Metal Master XNC 50150 FM8

Metal Master XNC 50150 FM8

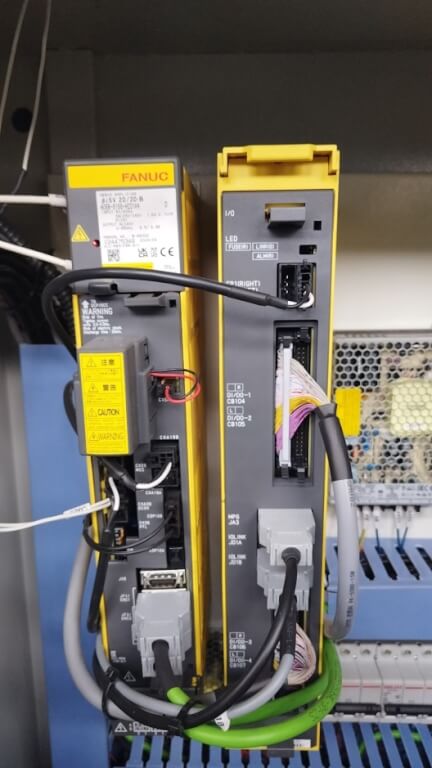

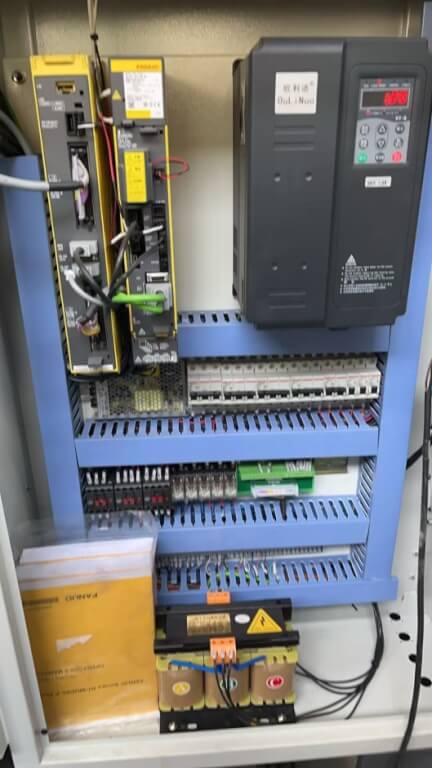

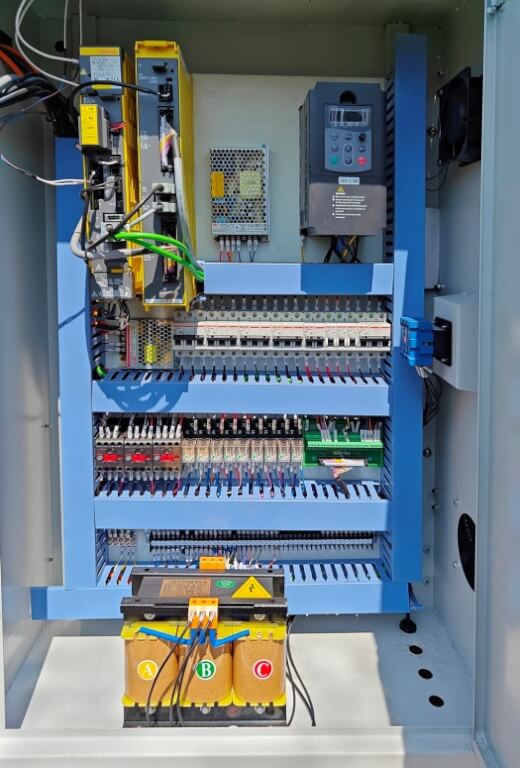

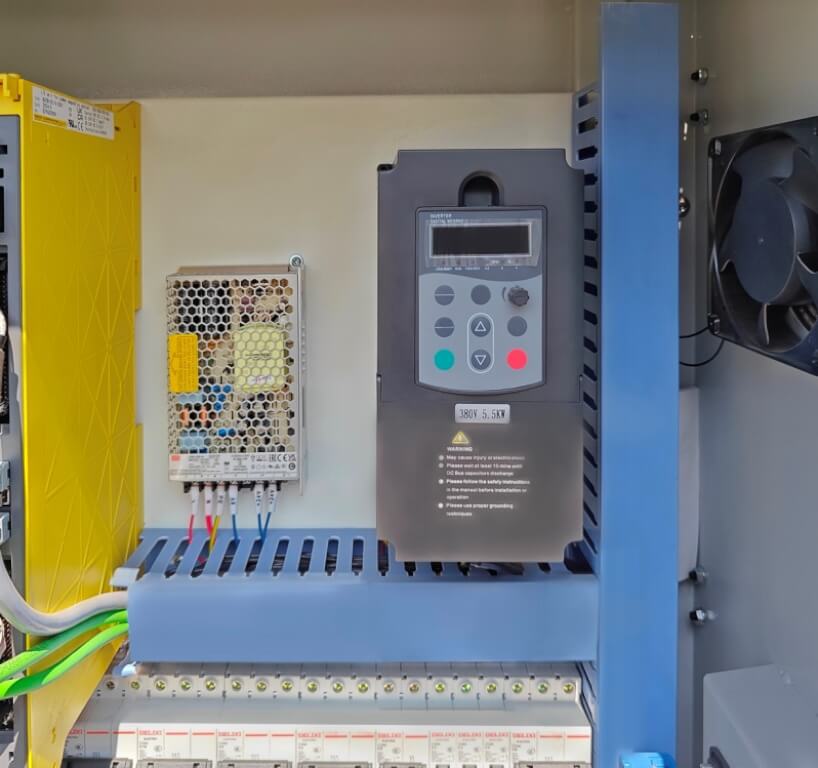

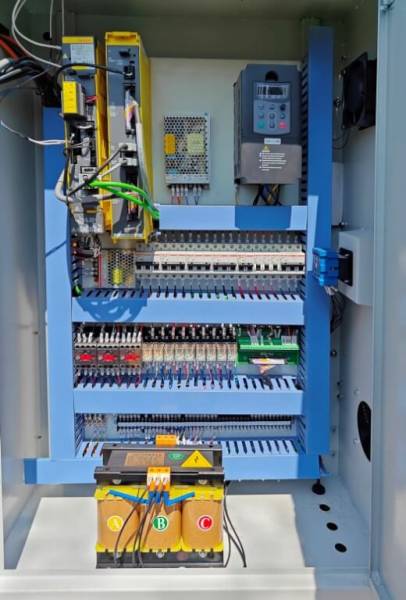

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Fanuc, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

Metal Master XNC 50150 FM8

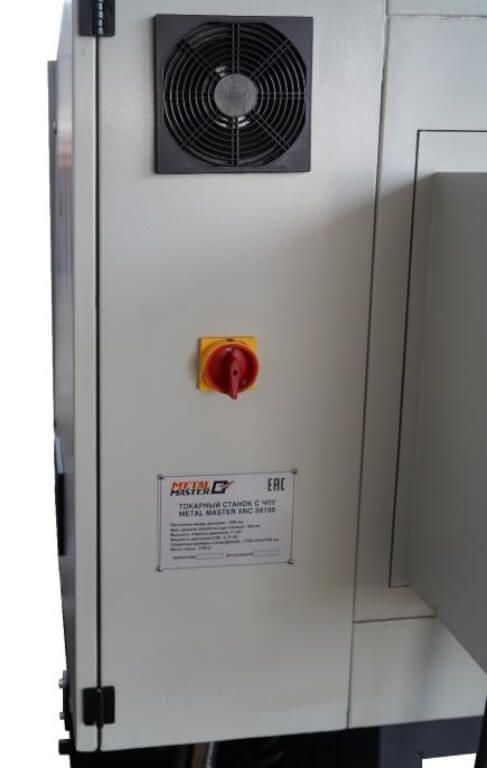

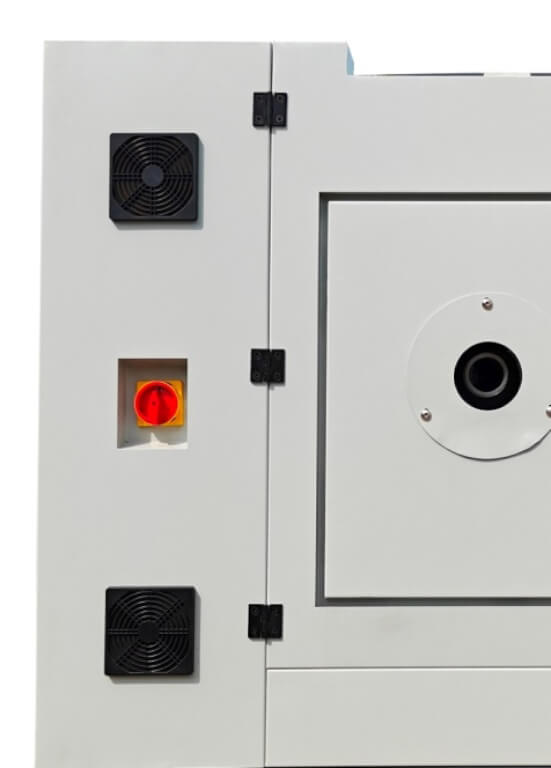

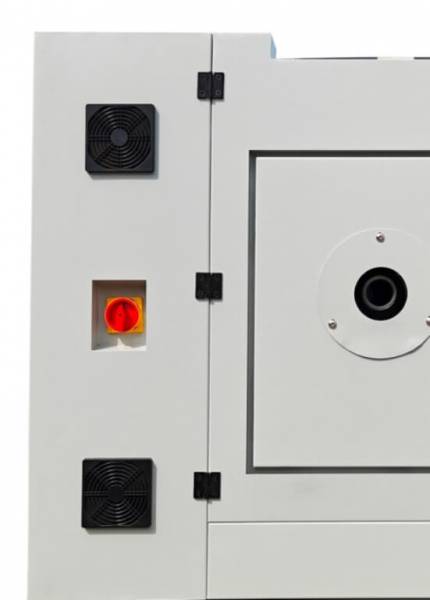

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

Metal Master XNC 50150 FM8

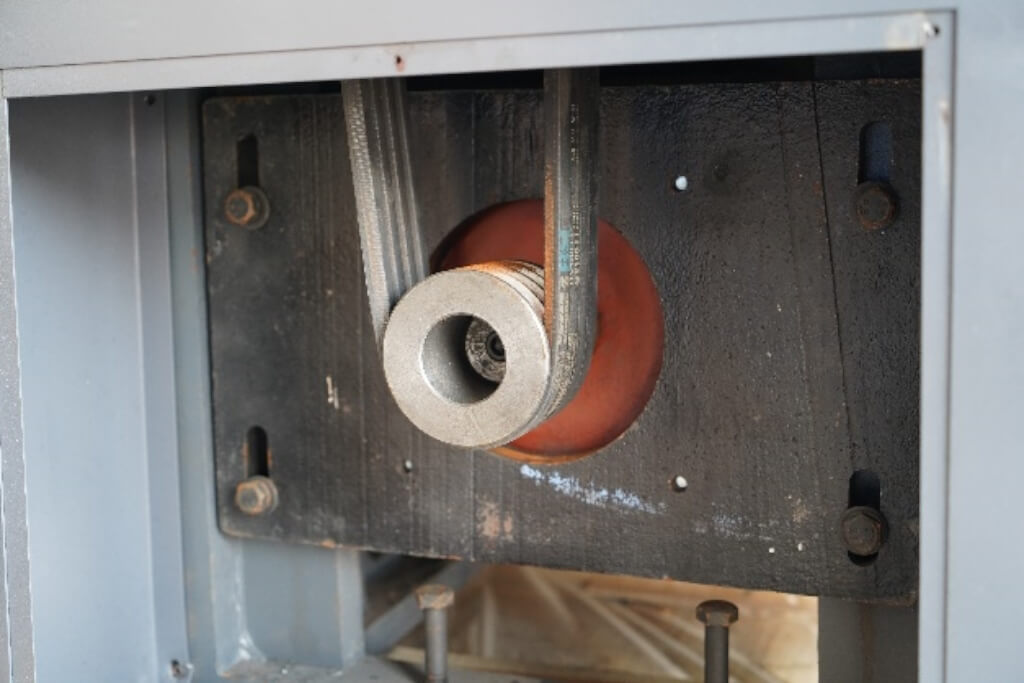

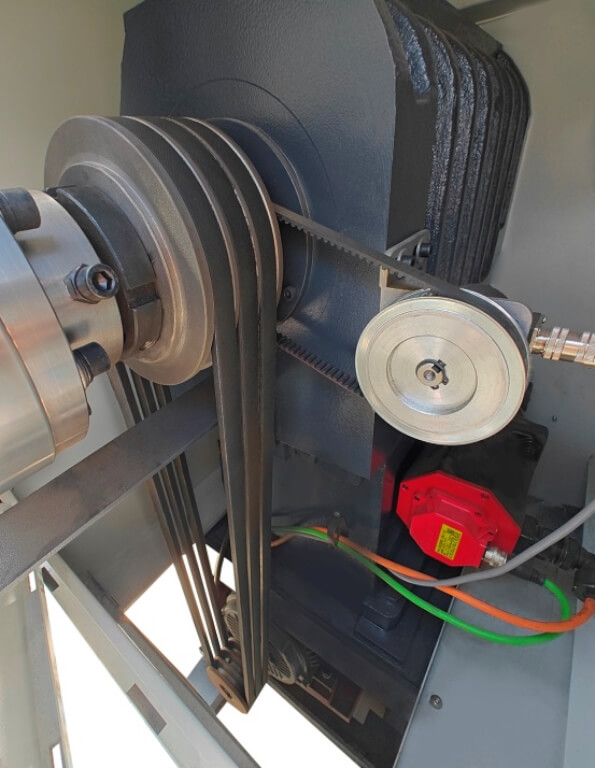

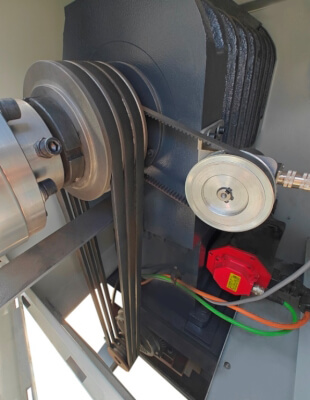

Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

Metal Master XNC 50150 FM8

В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

В стандартную комплектацию станка входят:

  • ЧПУ Fanuc Oi;
  • 3-х кулачковый патрон 250 мм;
  • Задняя бабка, перемещаемая вручную;
  • 8-ми позиционный электрический револьверный держатель инструмента;
  • Автоматическая смазка и подача СОЖ;
  • Освещение рабочей зоны;
  • Руководство по эксплуатации.
