| Модель | HPJ 2040 | HPJ 2540 | HPJ 2563 |
|---|---|---|---|
| Усилие, тонн | 40 | 40 | 63 |
| Длина рабочего стола, мм | 2000 | 2500 | 2500 |
| Расстояние между колоннами, мм | 1500 | 2000 | 2000 |
| Глубина зева, мм | 200 | 200 | 250 |
| Ход пуансона | 90 | 90 | 100 |
| Расстояние между столом и траверсой, мм | 300 | 300 | 320 |
| Скорость рабочая/ обратного хода, мм/с | 10\80 | 10\80 | 10\80 |
| Мощность двигателя, кВт | 4 | 4 | 5,5 |
| Габариты, ДхШхВ, мм | 2400x1550 x2000 | 2900X1550X2000 | 2900 x1600 x2050 |
| Вес нетто/брутто, кг | 2900/3000 | 3200/3300 | 3900/4000 |

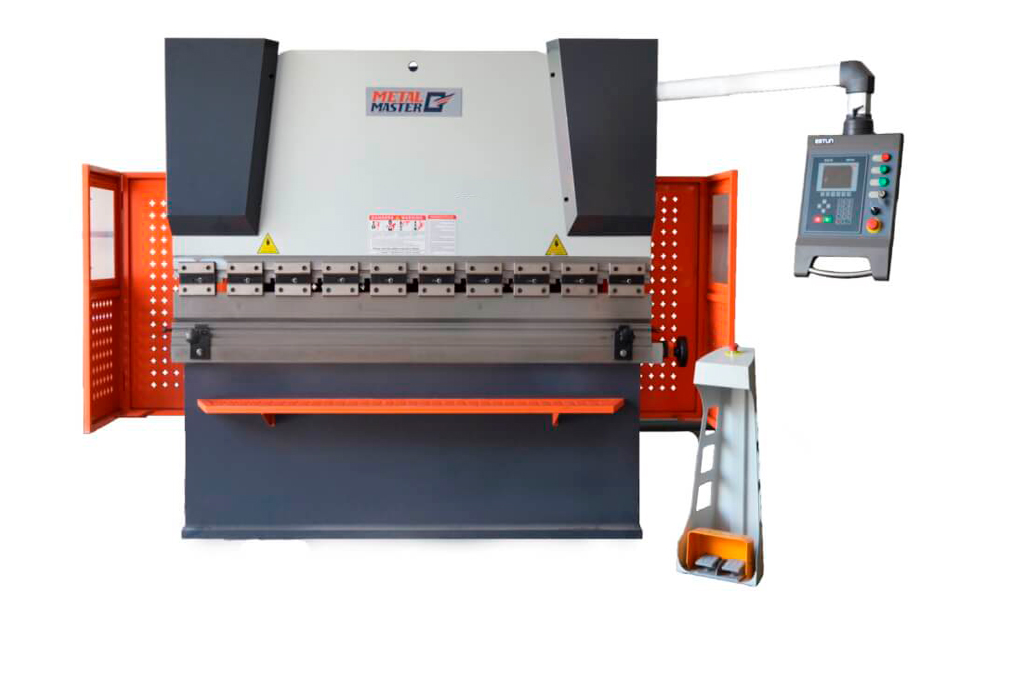

Описание станка Листогибочный пресс c ЧПУ Metal Master HPJ 2540
Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки.
Синхронизация работы цилиндров через торсионный вал.
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица
Гидравлическая система Bosch-Rexroth (Германия)
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)
Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)
Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)
Вертикальный листогибочный пресс MetalMaster серии HPJ (Е-22)
Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.
Стандартная комплектация гибочного пресса | |
ЧПУ двухосевой | E22 (Estun) |
Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
Клапаны | Bosch-Rexroth |
Электроавтоматика | Siemens и Schneider |
Масляный насос | Шестеренный |
Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
Оснащение заднего упора (пальцы) | 2 штуки, без регулировки по высоте |
Уплотнения г/ц | NOK Japan |
Пульт управления | На поворотном кронштейне |
Педаль управления | Выносная, с кнопкой аварийного останова |
Профили, получаемые при использовании листогиба:
Особенности гидравлического вертикального-гибочного пресса Metalmaster HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
- Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
- Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
- Надежность и износостойкость конструкции
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
- Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
- Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
- Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
