Листогибочный пресс c ЧПУ Metal Master HPJ 32100 с ЧПУ Е22

Сейчас этот товар смотрят 5 человек
Технические характеристики
МодельHPJ 32100
Усилие, тонн100
Длина рабочего стола, мм3200
Расстояние между колоннами, мм2500
Глубина зева, мм320
Ход пуансона140
Расстояние между столом и траверсой, мм400
Скорость рабочая/ обратного хода, мм/с10\120
Мощность двигателя, кВт7,5
Габариты, ДхШхВ, мм3600x1650x2350
Вес нетто/брутто, кг6300/6400
Видеообзор
Видеообзор станка
Описание

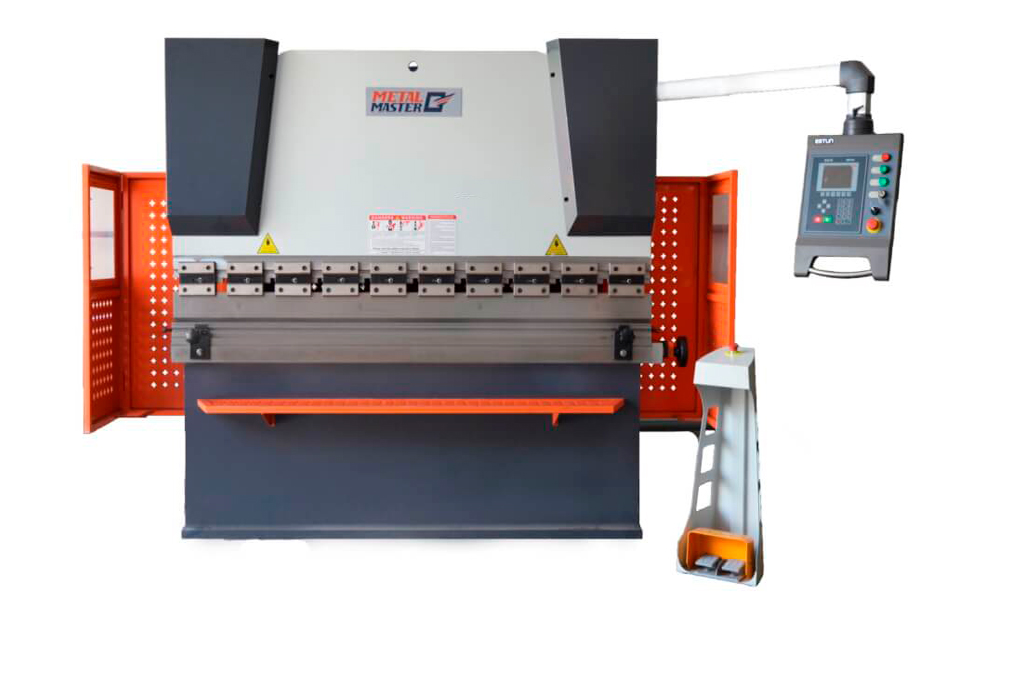

Описание станка Листогибочный пресс c ЧПУ Metal Master HPJ 32100 с ЧПУ Е22

  Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
  Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.


	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
   Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
  Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.


	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

  Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.   Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

  Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.   Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

  Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.   Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

  Синхронизация  работы цилиндров через торсионный вал.    Синхронизация  работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

  T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.   T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.
  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица
  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

  Гидравлическая система Bosch-Rexroth (Германия)    Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

  Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)    Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

 Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)   Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)

Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

 Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)   Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Вертикальный листогибочный пресс MetalMaster серии HPJ (Е-22)

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.



Стандартная комплектация гибочного пресса
ЧПУ двухосевой
E22 (Estun)
Приводы по осям
Мотор-редуктор с асинхронным э/д + энкодер
Клапаны
Bosch-Rexroth
Электроавтоматика
Siemens и Schneider
Масляный насос
Шестеренный
Инструмент
Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)
2 штуки, без регулировки по высоте
Уплотнения г/ц
NOK Japan
Пульт управления
На поворотном кронштейне
Педаль управления
Выносная, с кнопкой аварийного останова



Профили, получаемые при использовании листогиба:

Профили, получаемые при использовании листогиба

Особенности гидравлического вертикального-гибочного пресса Metalmaster HPJ

  • Оптимальное сочетание цены и качества

    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

  • Широкий спектр функциональных характеристик

    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

  • Высокая производительность

    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

  • Надежность и износостойкость конструкции

    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

  • Точность и простота настройки на работу с необходимой толщиной листа

    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

  • Простота в использовании

    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

  • Безопасность

    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
