| Модель | XNC 50100 SM8 |
|---|---|
| Расстояние между центрами, мм | 1000 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над поперечными салазками, мм | 280 |
| Ширина станины, мм | 400 |
| Диапазоны скоростей шпинделя, об/мин | 10 – 1800 |
| Диаметр сквозного отверстия шпинделя, мм | 82 |
| Диаметр сквозного отверстия тяговой трубки, мм | 82 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | МТ-6 |
| Тип патрона | Ручной |
| Диаметр патрона, мм | 250 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 380 |
| Перемещение по оси Z, мм | 1000 |
| Ускоренные подачи X/Z, м./мин | 6/8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 8 |
| Размер держателя инструмента, мм | 25×25 |

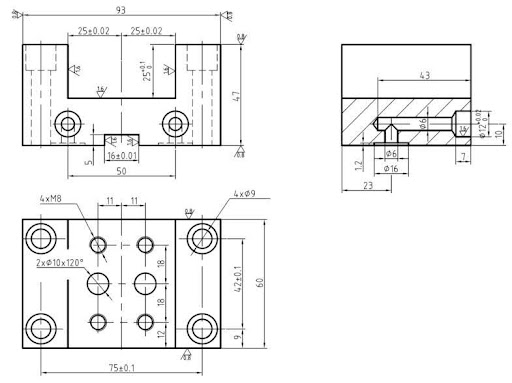

| Размер инструментального блока с квадратным сечением, мм | 25×25 |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм | 180 |
| Конус пиноли задней бабки | МТ5 |
| Мощность главного двигателя, кВт | 11 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 25/40 |
| Класс точности X/Z | P3/P4 |
| Мощность двигателя СОЖ, кВт | 0,12 |
| Система ЧПУ | Siemens 808 |
| Габаритные размеры станка (Д×Ш×В), мм | 2470×1520×1790 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 2750×1800×1900 |
| Масса нетто/брутто, кг | 1580/1800 |

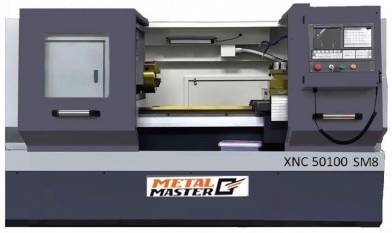

Описание станка Станок токарный с ЧПУ METAL MASTER XNC XNC 50100 SM8

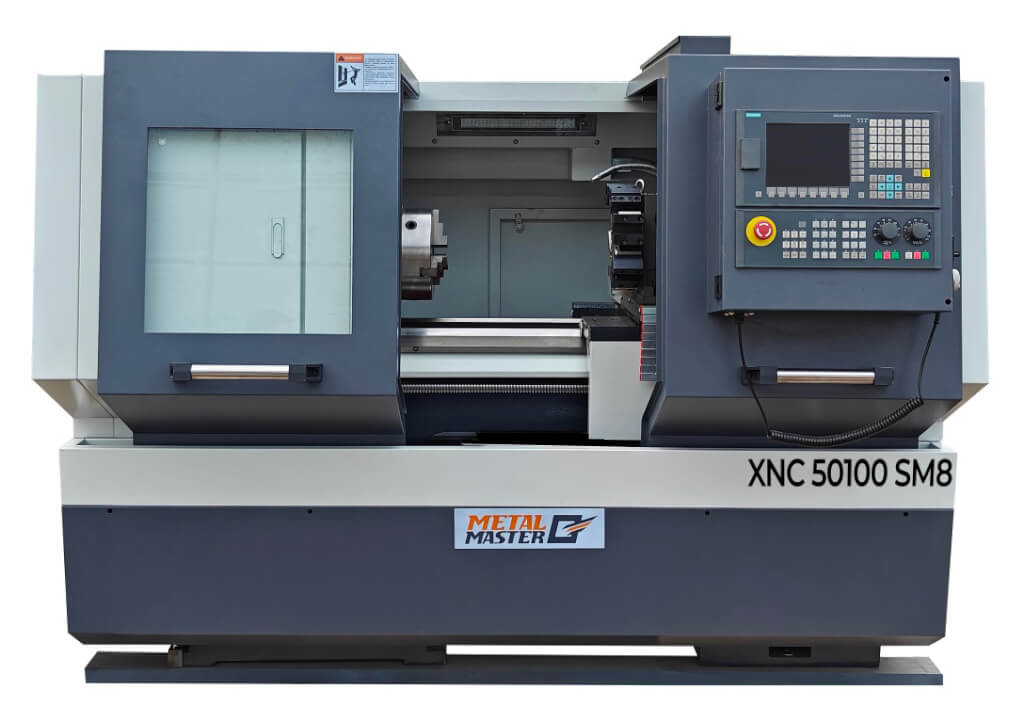

Metal Master XNC 50100 SM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808;
- Простота в программировании;
- Серводвигатели Siemens;
- 8-ми позиционная револьверная головка для инструмента;
- ШВП по осям X/Z класса точности P3/P4;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 500 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

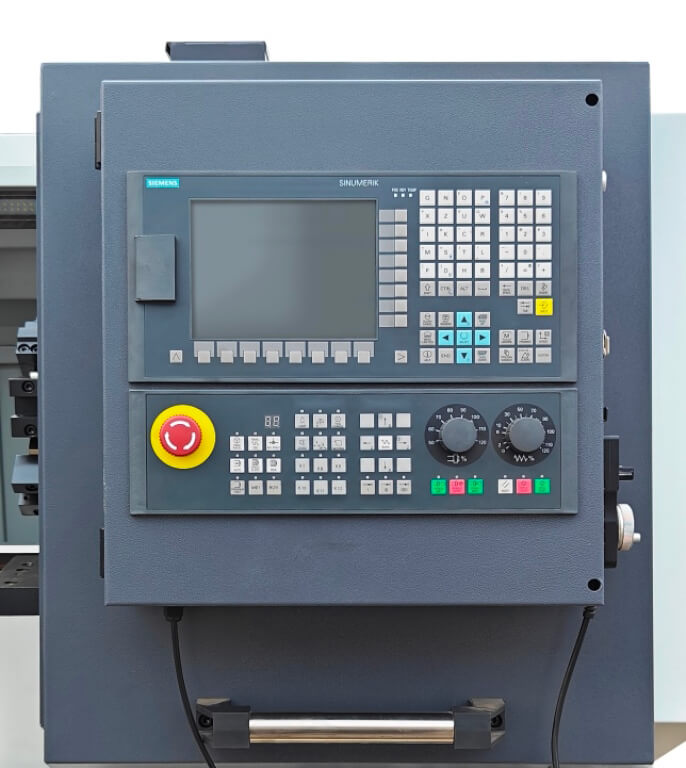

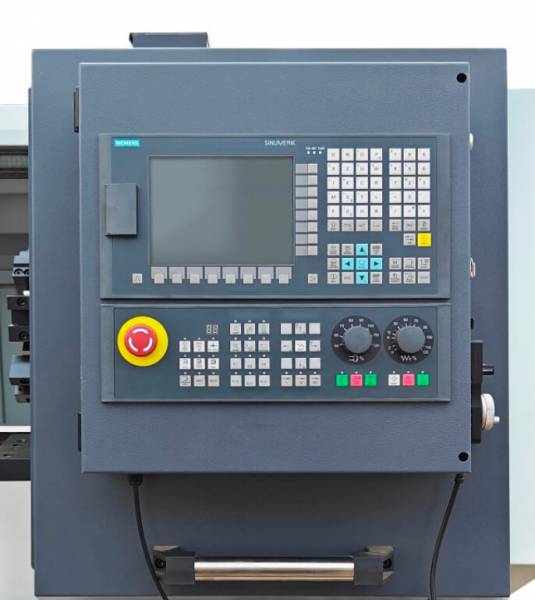

Токарный станок оснащен системой ЧПУ SINUMERIK 808, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

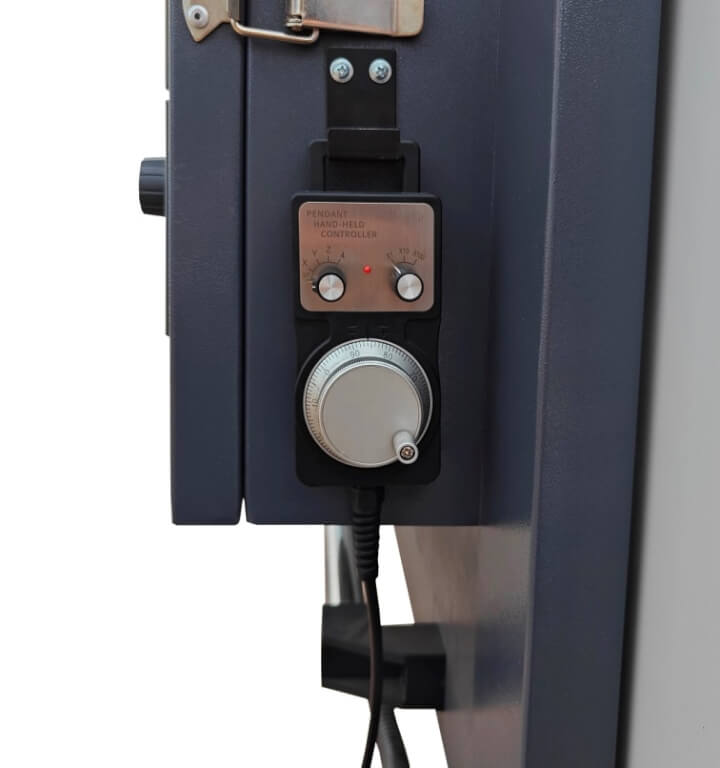

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
aaaaaaaaaaaaaaaaМощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.aaaaaaa
Защитные дверцы станка оснащены концевым выключателем.

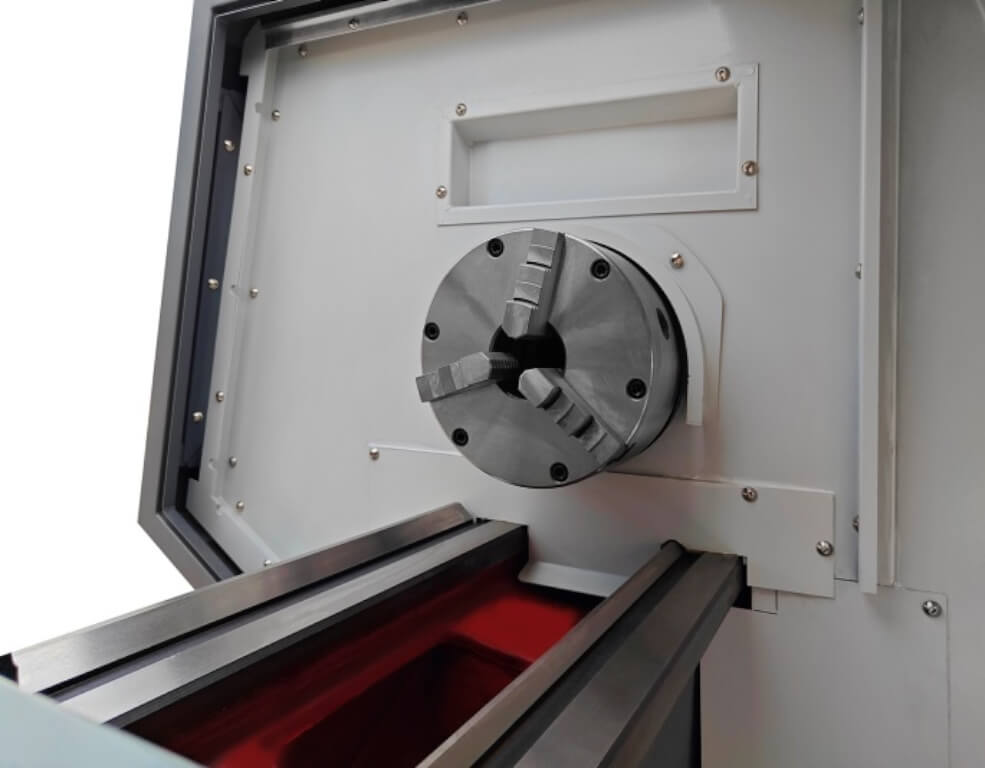

На станке установлен 3-х кулачковый патрон диаметром 250 мм.

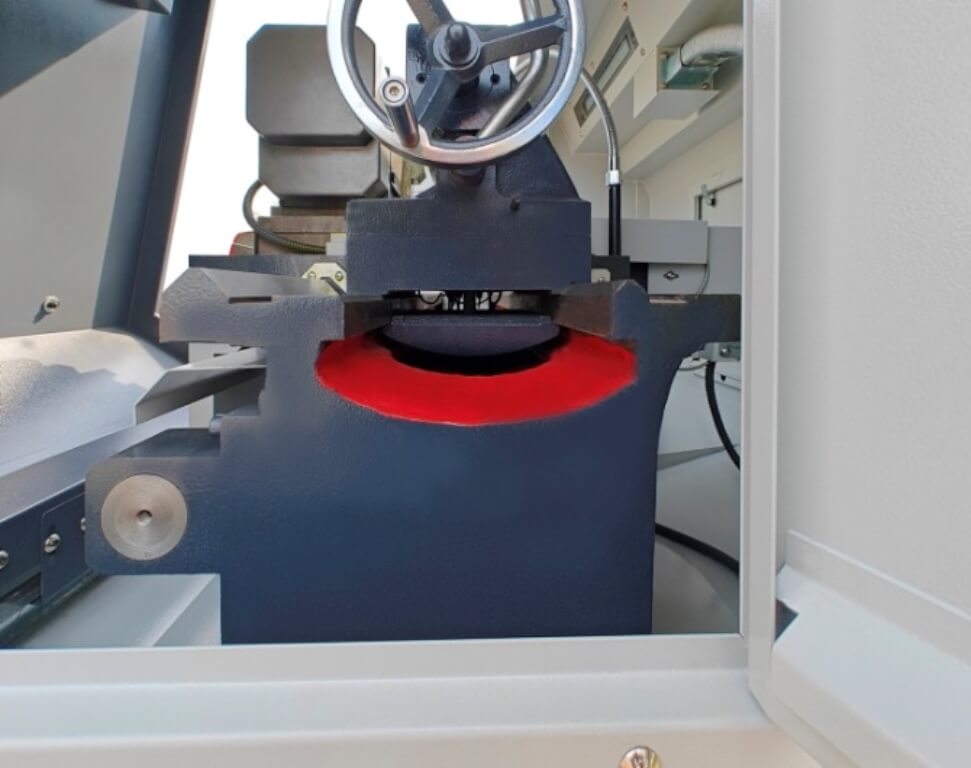

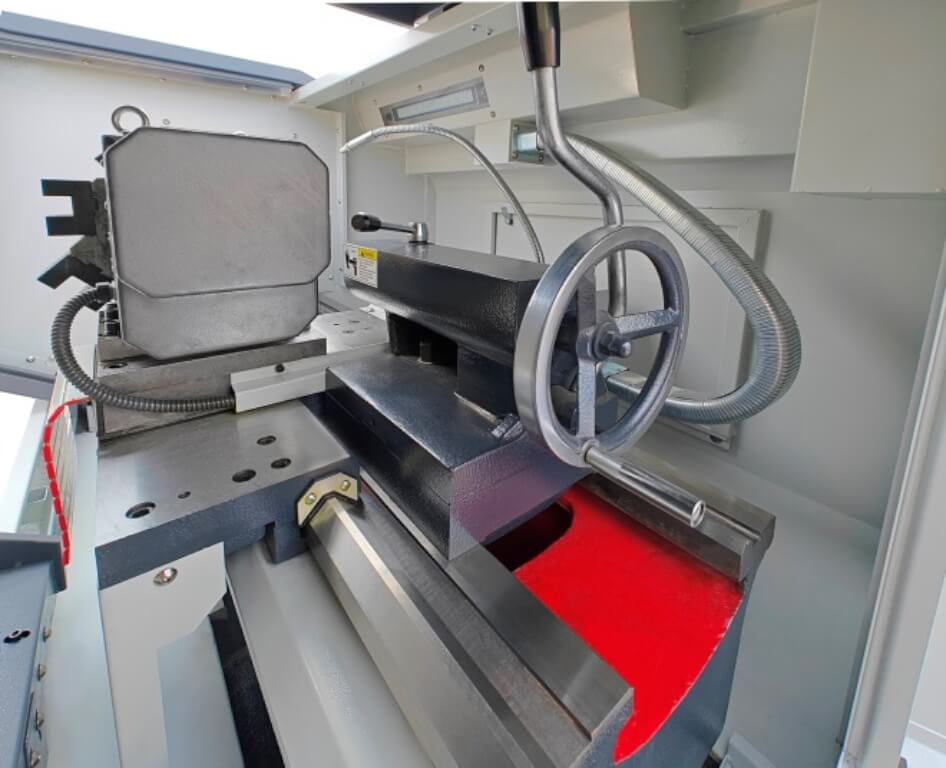

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

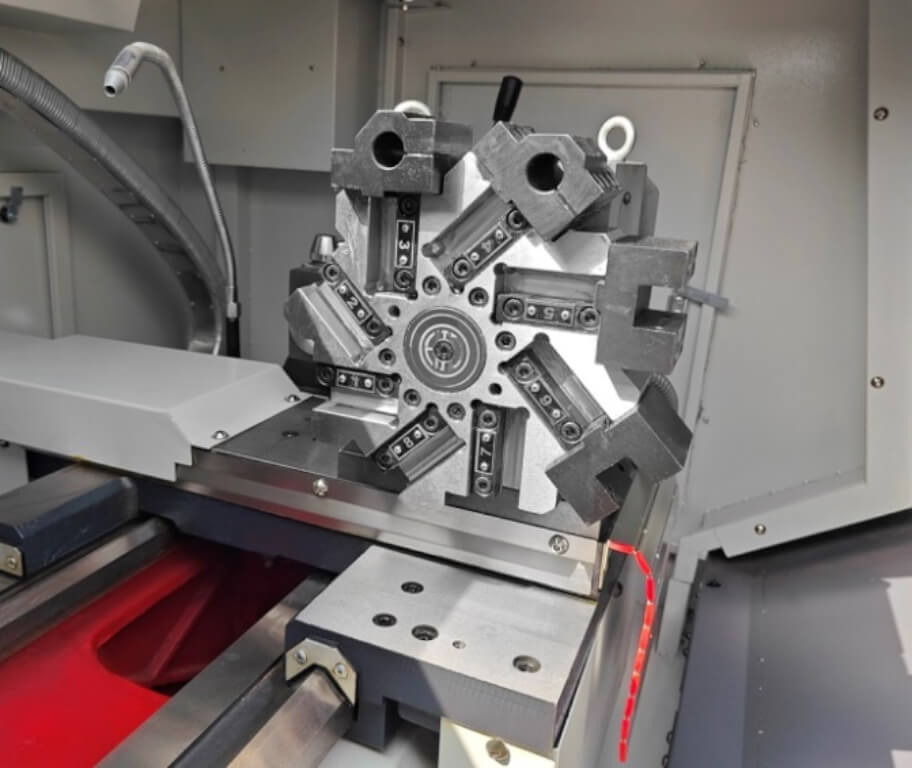

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25×25 мм.

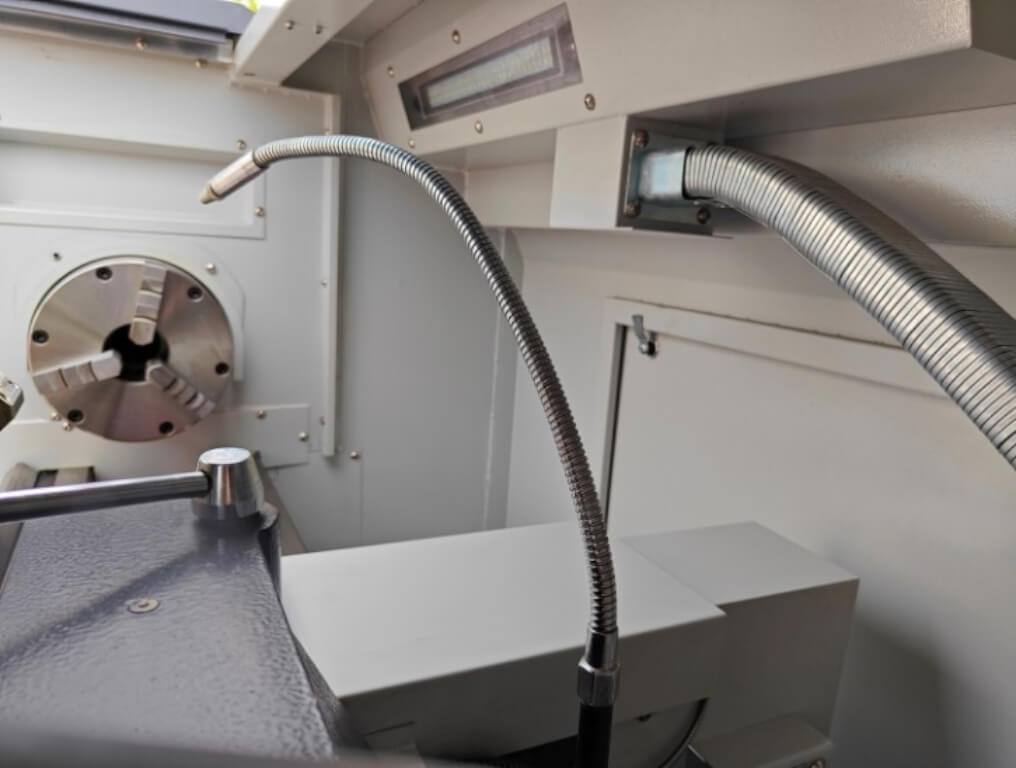

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.
Поперечное перемещение задней бабки составляет ±10 мм.

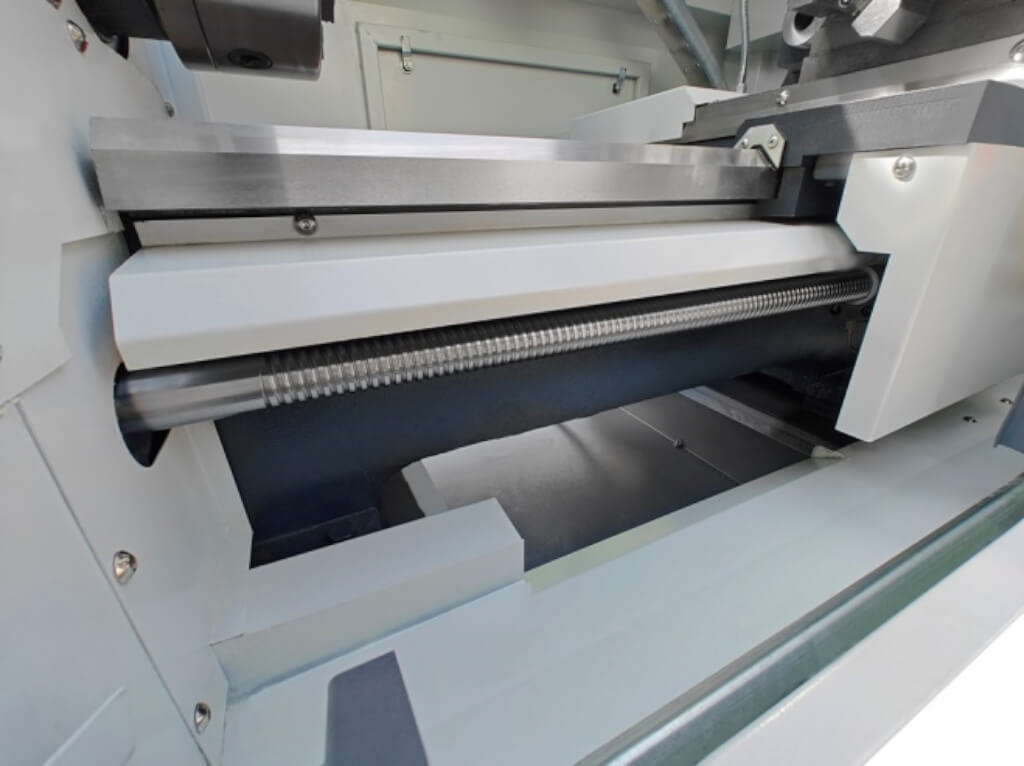

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

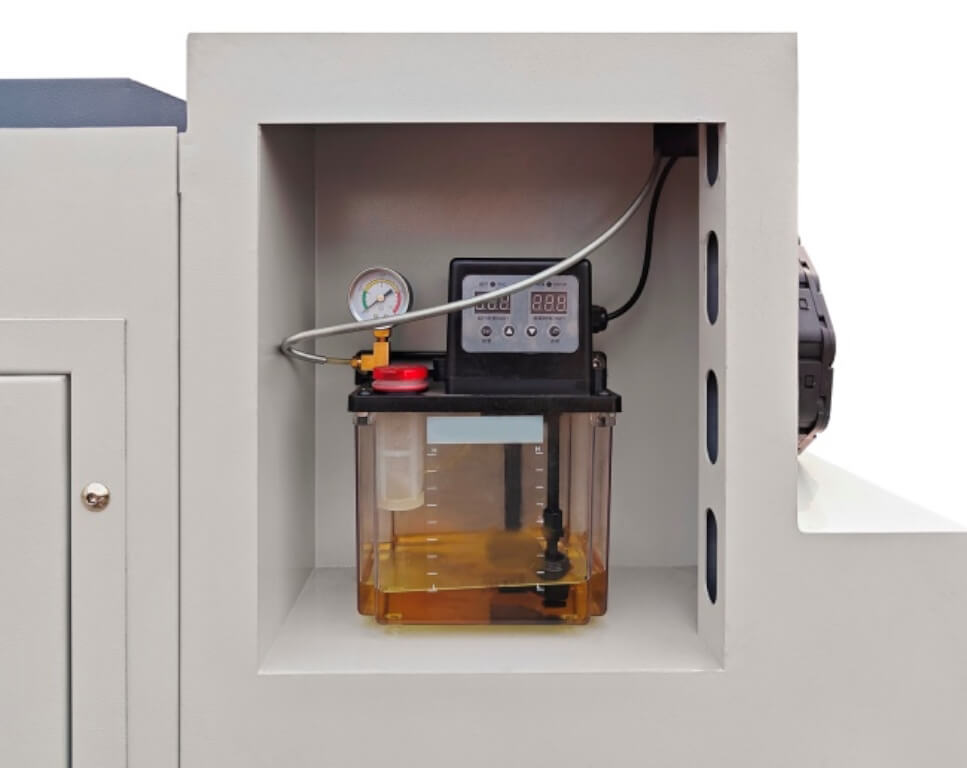

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

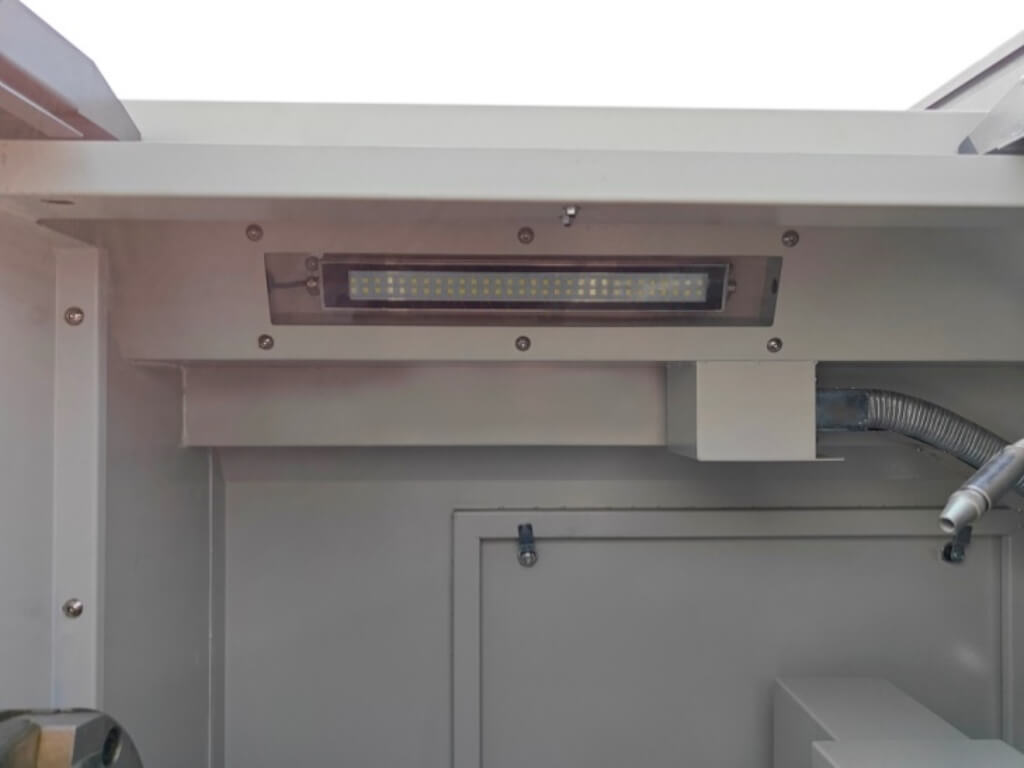

Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

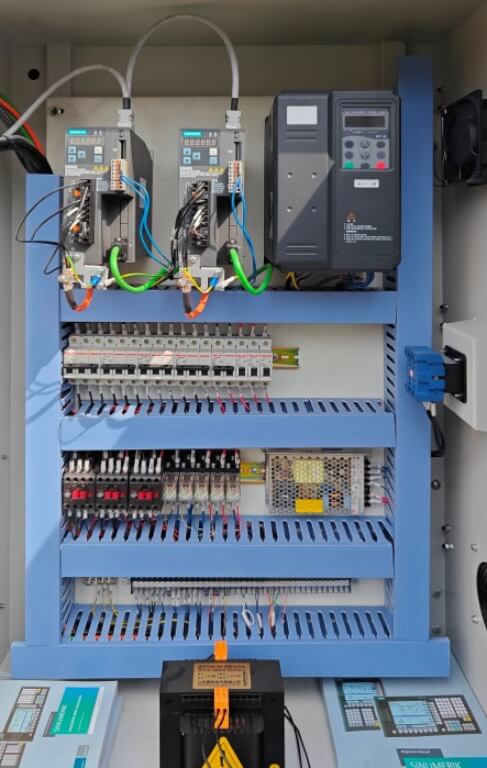

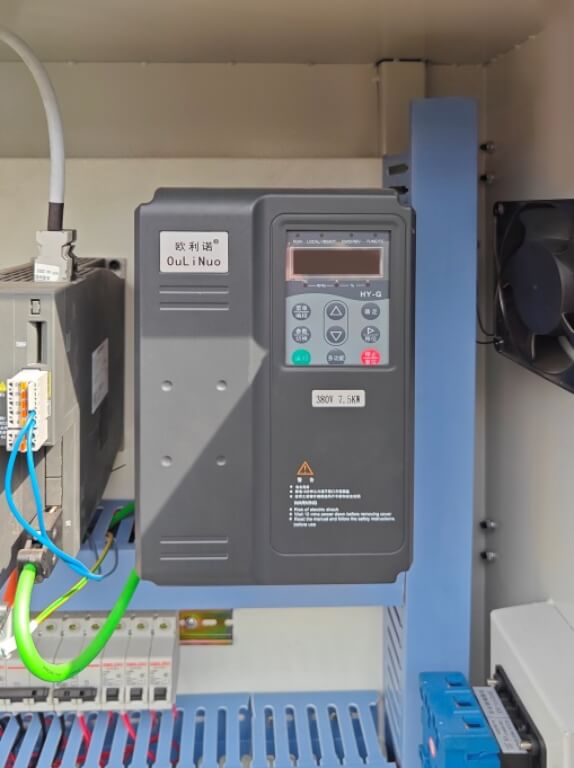

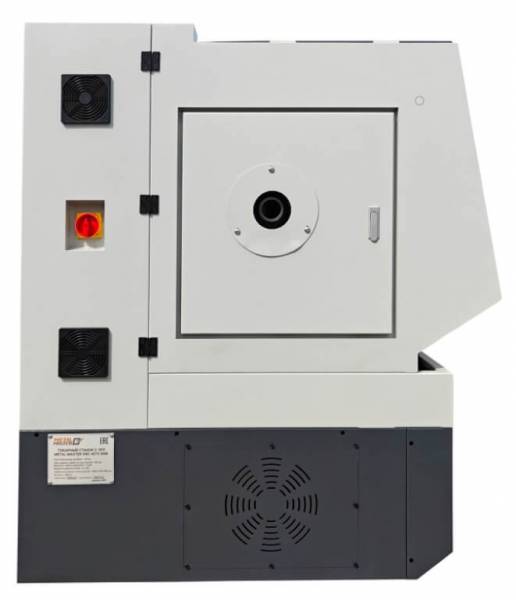

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Siemens, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

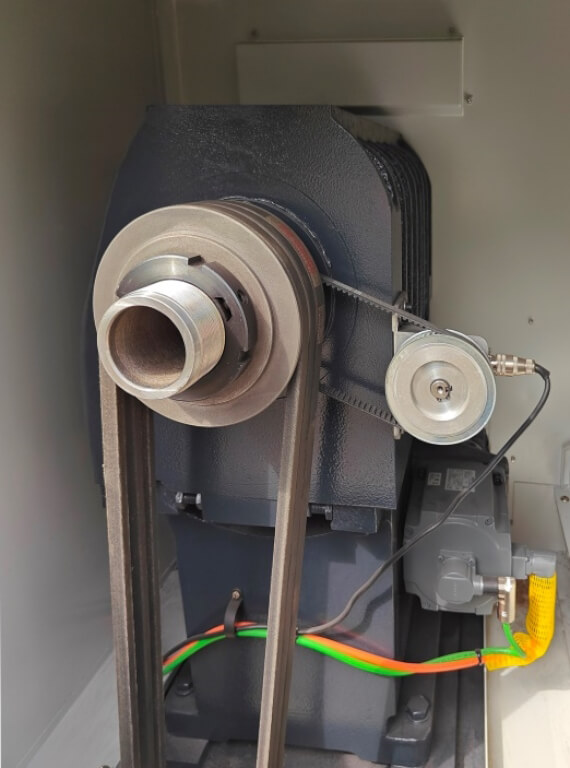

Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

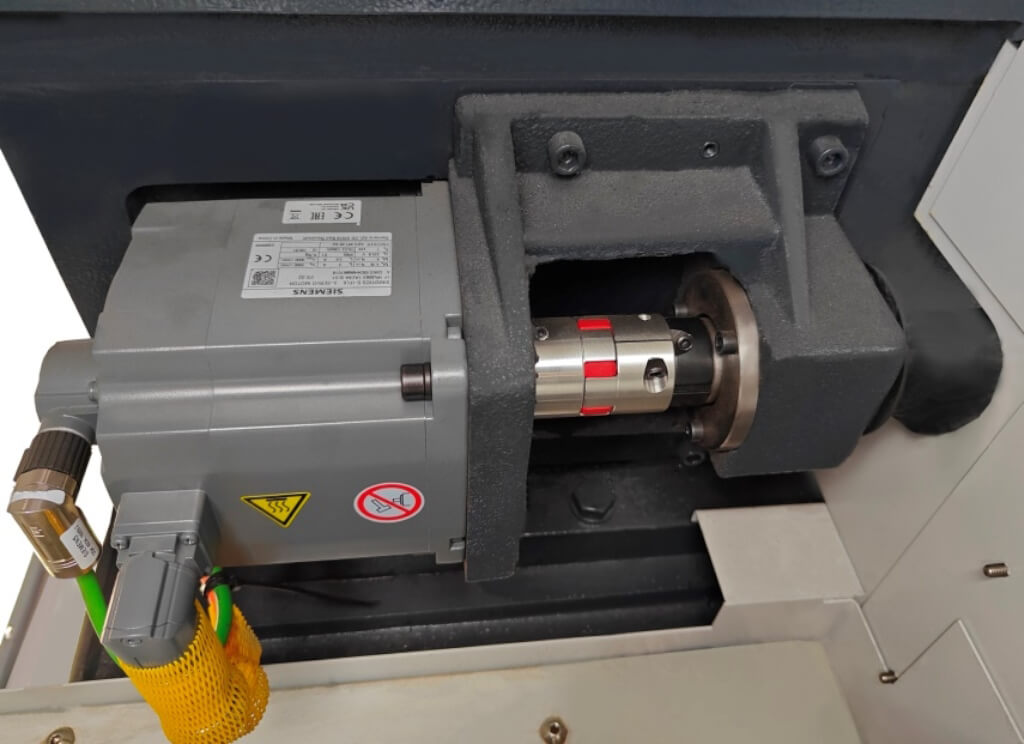

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.
В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В стандартную комплектацию станка входят:
- ЧПУ Siemens 808;
- 3-х кулачковый патрон 250 мм;
- Задняя бабка, перемещаемая вручную;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации.
