Модель | D7125 | D7132 | D7140 |
---|---|---|---|
Размер рабочего стола: | 400×250 мм | 500 × 320 мм | 650×400 мм |
Размер рабочей емкости: | 1030×520×320 мм | 1030 × 560 × 320 мм | 1350×630×410 мм |
Ход по оси X: | 250мм | 320 мм | 400мм |
Ход по оси Y: | 150мм | 250 мм | 300мм |
Ход по оси Z: | 240мм | 240 + 240 мм | 250+250мм |
Расстояние между электродом и рабочим столом: | 400 мм | 550 мм | 650 мм |
Максимум. Вес заготовки: | 250 кг | 550 кг | 750 кг |
Максимум. Вес электрода: | 50 кг | 60 кг | 70 кг |
Вес машины: | 1100кг | 1200 кг | 1800 кг |
Размер машины: | 1100×1200×2240 | 1100 × 1400 × 2120 | 1500×1500×2250 |
Максимальный ток обработки: | 75А | 75А | 75А |
Максимальная скорость обработки: | 450мм³/мин | 450 мм³ / мин | 450мм³/мин |
Мин. Износ электрода: | 0.1% | 0,1% | 0.1% |
Наилучшая шероховатость поверхности: | Ra 0.3-0.4мкм | Ra 0.3-0,4 мкм | Ra 0.3-0.4мкм |
Потребляемая мощность: | 8кВт | 8кВт | 8кВт |
Модель | D7145 | D7150 | D7160 |
---|---|---|---|
Размер рабочего стола: | 720×450 мм | 800×500 мм | 1000×600 мм |
Размер рабочей емкости: | 1400×710×410 мм | 1450×780×500 мм | 1680×850×580 мм |
Ход по оси X: | 450 мм | 500 мм | 600мм |
Ход по оси Y: | 350 мм | 400 мм | 450мм |
Ход по оси Z: | 250+250 мм | 250+300мм | 250+350мм |
Расстояние между электродом и рабочим столом: | 680мм | 700 мм | 800 мм |
Максимум. Вес заготовки: | 800 кг | 800 | 1000 |
Максимум. Вес электрода: | 80 кг | 100 | 150 |
Вес машины: | 2000 кг | 2200 | 3000 |
Размер машины: | 1500×1500×2250 | 1600×1500×2300 | 1700×1600×2400 |
Максимальный ток обработки: | 75А | 75А | 75А |
Максимальная скорость обработки: | 450 мм³ / мин | 450мм³/мин | 450 мм³ / мин |
Мин. Износ электрода: | 0,1% | 0.1% | 0,1% |
Наилучшая шероховатость поверхности: | Ra0,4 мкм | Ra 0.3-0.4мкм | Ra0,4 мкм |
Потребляемая мощность: | 8кВт | 8кВт | 8кВт |
Описание станка Копировально-прошивной станок с ЧПУ Metal Master D7132
Электроэрозионный копировально-прошивной станок серии MetalMasterD71 является однокоординатным прошивным станком.Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.
В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.
В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки MetalMasterD71 комплектуются генераторами с максимальными токами обработки 40, 80 и 100А.
Назначение
Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток,решеток и других изделий.

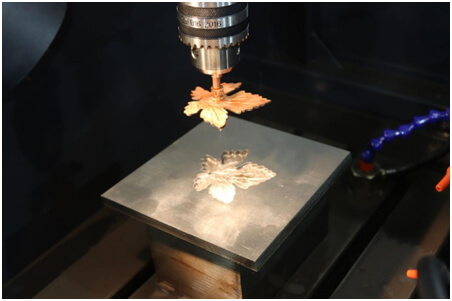

Изготовление штампа на эрозионном прошивном станке
Стандартная комплектация:
- Стандартный патрон для крепления электродов.
- Система фильтрации диэлектрического масла с бумажным фильтром.
- Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
- Сервопривод оси Z.
- Автоматический огнетушитель.
- Ящик с набором инструментов.
- Лампа рабочего освещения.
- Инструкция по эксплуатации на русском языке.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Мешкова Кира 17.03.2024 в 14:12Можно узнать максимальный вес заготовки?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Максимальный вес заготовки для модели Metal Master D7132 составляет 550 кг.
-
Тимофей 28.12.2023 в 13:17Какой максимальный ток обработки?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! В зависимости от установленного генератора ток обработки составляет 40, 80 и 100А. -
Станислав Соловьев 10.03.2022 в 11:11Какую мощность потребляет оборудование?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Потребляемая мощность данной серии станков - 8 кВт. -
Олег Киселев 08.08.2021 в 15:29Какая максимальная сила тока при обработке?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Максимальная сила тока - 75 ампер.
