Тиски сверлильные Metal Master ТС150

НАЗНАЧЕНИЕ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

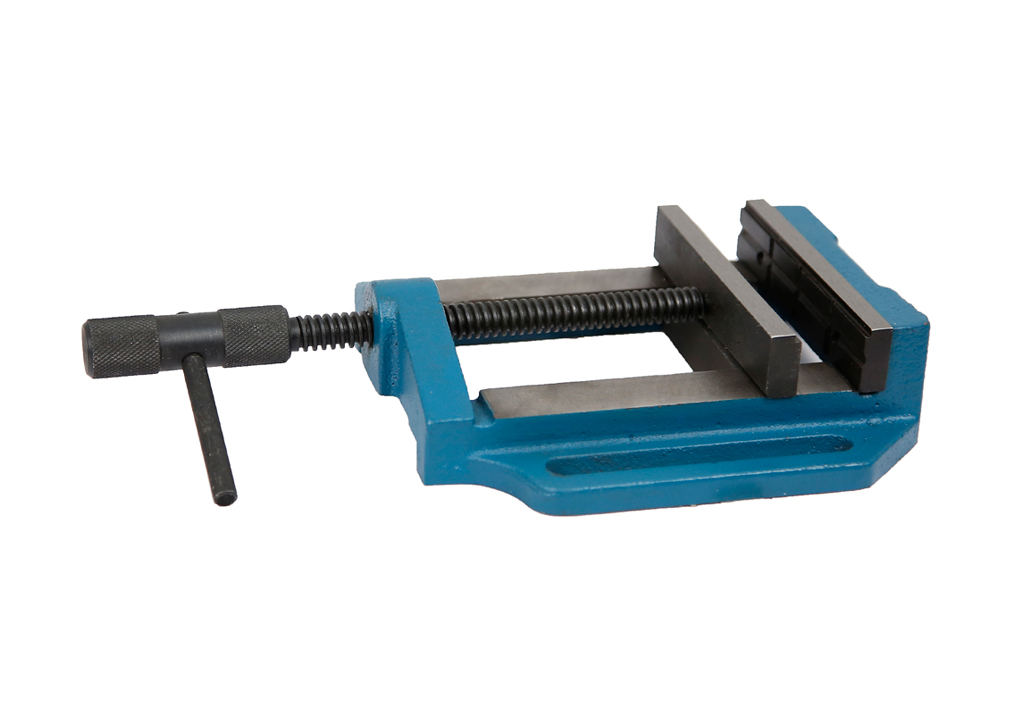

Модель ТС150 – это неповоротные станочные тиски с открытым ходовым винтом, которые служат вспомогательным приспособлением для надёжной фиксации деталей в процессе сверлильной обработки.

К числу ключевых конструктивных преимуществ относятся:

• плавное, без рывков перемещение подвижной губки;

• высокая точность направляющей, обеспечивающая стабильность позиционирования даже при значительных осевых усилиях;

• прижимной вал с трапециевидной резьбой, повышающей надёжность зажима;

• наличие продолговатых монтажных пазов, позволяющих реализовать разные способы установки на рабочем столе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Изделие выпускается по стандарту ISO 9001, что подтверждает его качество;

• Крепление к столу станка осуществляется с помощью болтов, соответствующих ГОСТ 13152; при этом сами болты в комплект поставки не входят;

• Все основные габаритные размеры, посадочные параметры и масса тисков приведены в таблице 1.

Таблица 1

Рис. 3 Схема разборная тисков

1. Литая основа, 2. Неподвижная губка, 3. Подвижная губка, 4. Прижимной вал 5. Держатель, 6. Винт с внутренним шестигранником, 7. Винт, 8. Рычаг, 9. Цилиндрический винт.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Перед установкой на станок тиски необходимо расконсервировать (удалить заводскую смазку);

• Зажатие заготовки выполняется исключительно вращением ходового винта – применение удлинителей рукоятки, рычагов или ударных воздействий не допускается;

• Смазка направляющих, винтовой пары и других трущихся элементов должна производиться раз в рабочую смену, при этом предварительно требуется тщательно очищать эти участки от стружки, пыли и грязи;

• Эксплуатация разрешена только в закрытых помещениях, где отсутствуют пары химически агрессивных веществ, способных вызвать коррозию (условия эксплуатации – 3-я категория по ГОСТ 15150).

КОМПЛЕКТ ПОСТАВКИ

В заводской комплект входят:

• тиски в собранном виде;

• паспорт изделия.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• Рукоятка тисков и накладные (сменные) губки не должны иметь забоин, заусенцев или других механических дефектов;

• Конструкцией должно быть предусмотрено устройство, предотвращающее полное вывинчивание ходового винта из гайки;

• Крепление тисков к столу станка должно быть надёжным и исключать самопроизвольное ослабление в процессе работы;

• Категорически запрещается прикладывать ударную нагрузку к рукоятке при зажиме деталей, а также удлинять рукоятку для увеличения усилия затяжки.
