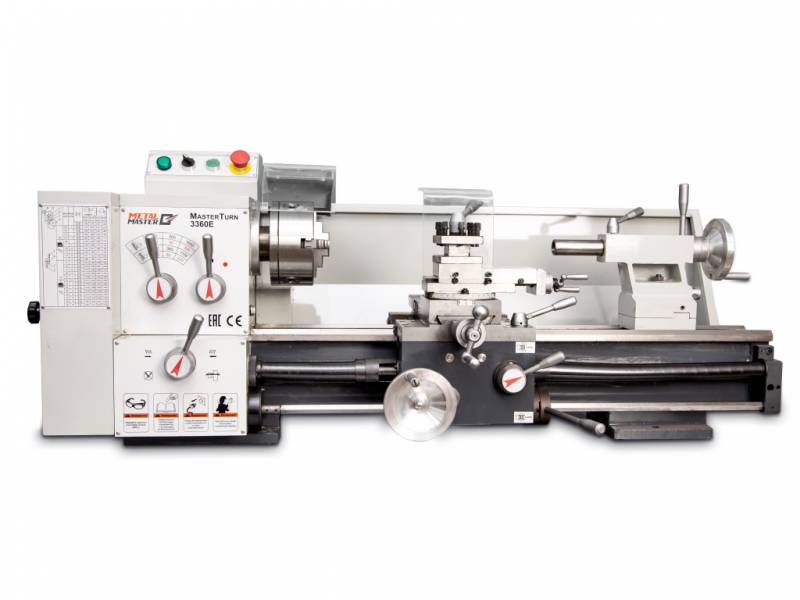

Настольный токарно-винторезный станок Metal Master MasterTurn 3360E
| Модель | MasterTurn 3360E |
|---|---|
| Макс. диаметр обработки над станиной | 330 мм |
| Макс. расстояние между центрами | 600 мм |
| Макс. диаметр над суппортом | 220 мм |
| Ширина станины | 160 мм |
| Диаметр шпиндельного отверстия | 38 мм |
| Конус шпинделя | MT 5 |
| Диапазон скоростей вращения шпинделя | 65-1650 об/мин. |
| Максимальный поперечный ход крестового суппорта | 160 мм |
| Высота резцедержателя | 16 мм |
| Максимальный тонкопродольный ход крестового суппорта | 100 мм |
| Максимальное продольное перемещение суппорта | 480 мм |
| Виды метрической резьбы | 17видов |
| Диапазон метрической резьбы | 0,5-4 мм |
| Виды дюймовой резьбы | 26 видов |
| Диапазон дюймовой резьбы | 8–40 число витков резьбы на дюйм |
| Диапазон продольной подачи | 0,0087–1,396 мм/об |
| Диапазон поперечной подачи | 0,0018—0,296 мм /об |
| Диаметр пиноли задней бабки | 30 мм |
| Рабочий ход пиноли задней бабки | 85 мм |
| Конус пиноли задней бабки | MT 3 |
| Мощность двигателя | 1,5 кВт |
| Тип двигателя | Асинхронный |
| Напряжение | 220В |
| Вес нетто/брутто | 240/260 кг |
| Размер упаковки (без основания) | 1470*770*640 мм |
| Размер упаковки (с основанием) | 1470*770*1350 мм |

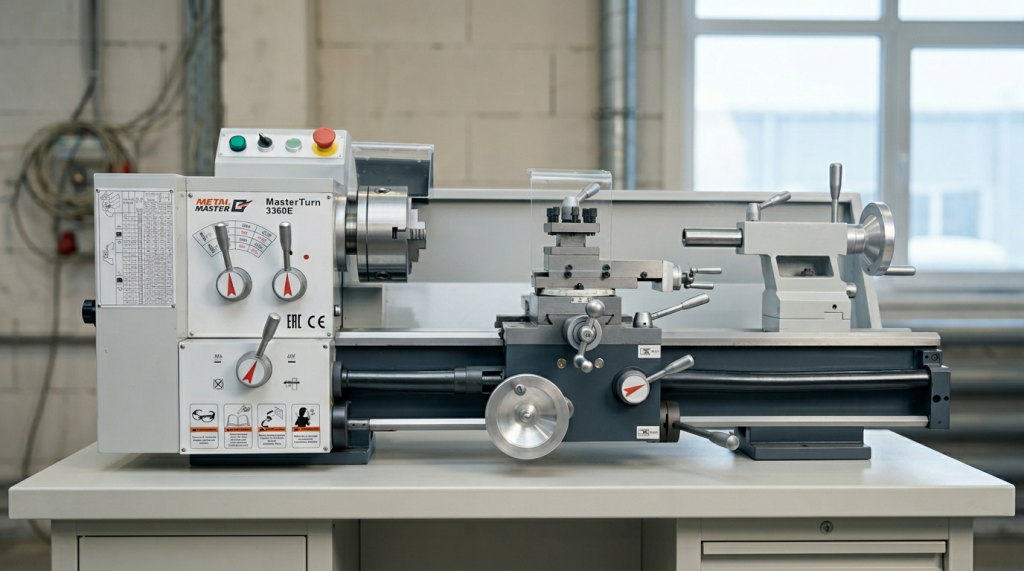

Описание станка Настольный токарно-винторезный станок Metal Master MasterTurn 3360E
Metal Master MasterTurn 3360E – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Жесткость и долговечность конструкции

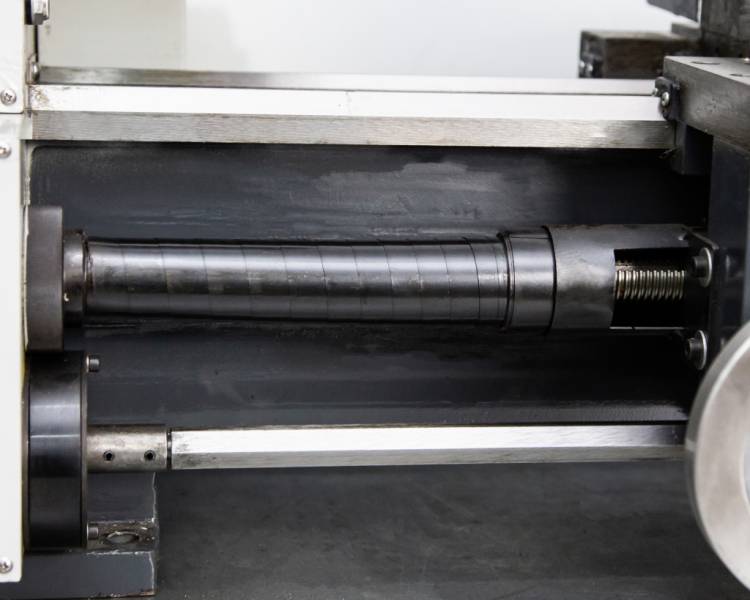

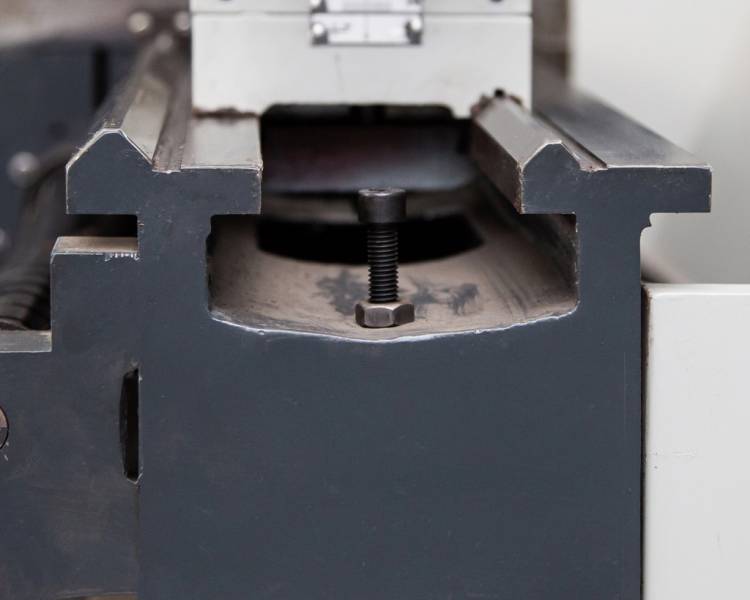

Станина станка отлита из серого чугуна и обеспечивает станку необходимую жесткость и виброустойчивость. Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности работы. Ходовой винт станка установлен на долговечных металлокерамических подшипниках и имеет трапецеидальный профиль, что обеспечивает возможность самоторможения. Шпиндель изготовлен из высококачественной стали и прошел термическую обработку. Данный узел смонтирован на специальных подшипниках, благодаря чему радиальное биение не превышает 10 мкм и достигается высокая точность обработки.
Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель

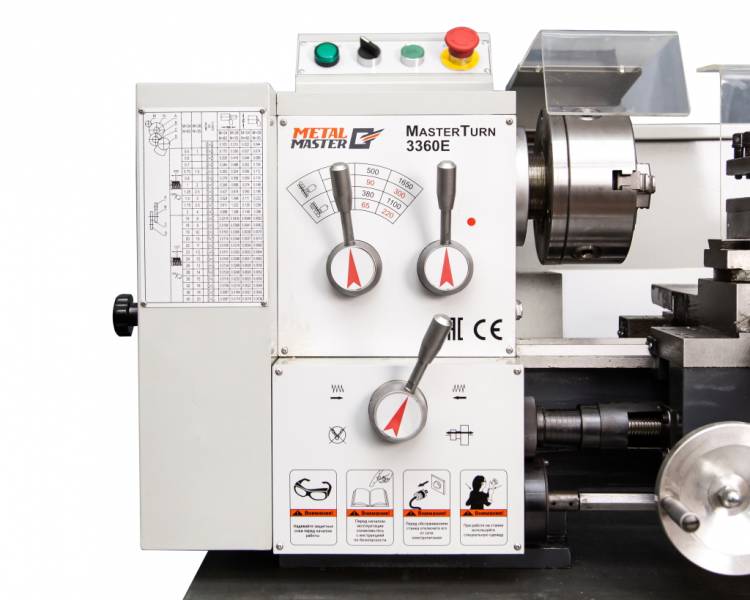

Переключение скоростей осуществляется с помощью ступенчатой коробки передач. На станке реализована возможность нарезания левой резьбы.

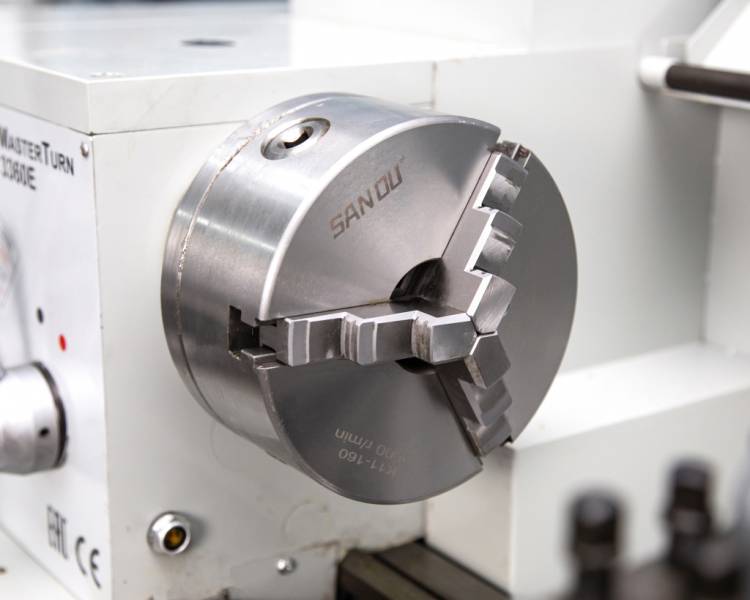

Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте
Возможность поворота тонкой продольной салазки позволяет точить конуса заданного параметра.
Станок оснащен приводами продольной и поперечной автоподачи.

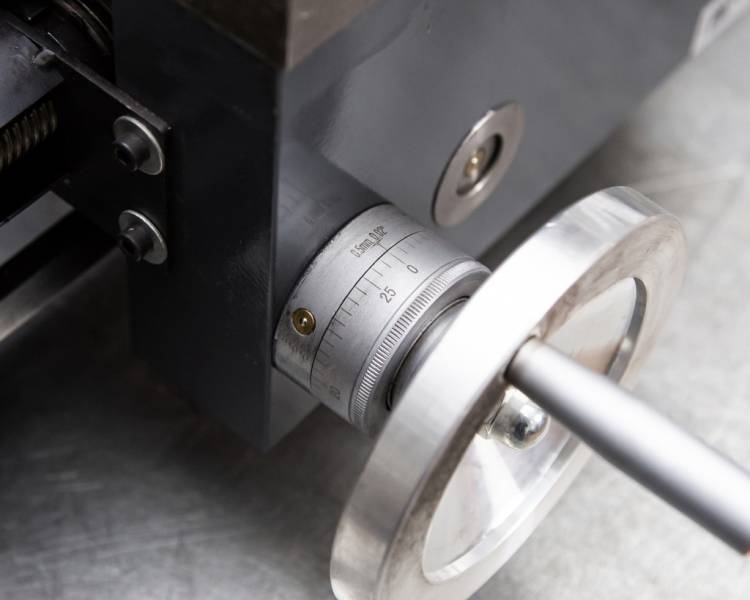

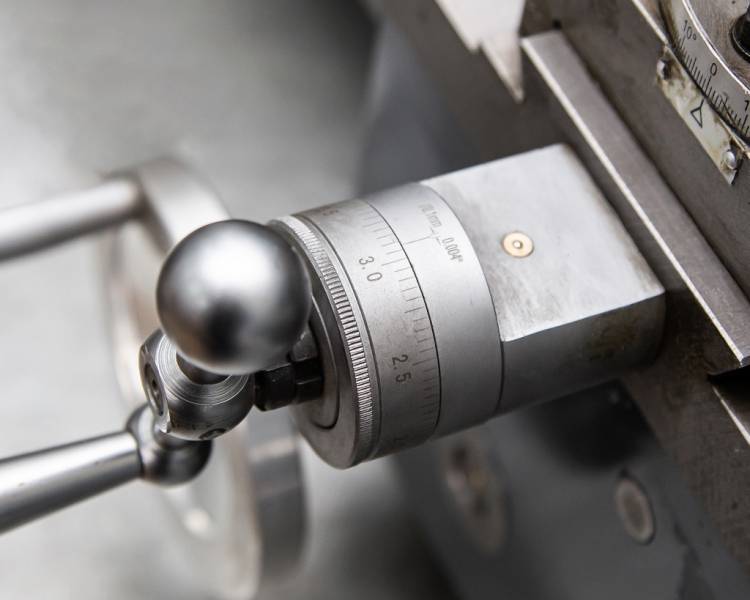

Цена деления лимба продольной подачи - 0.5 мм

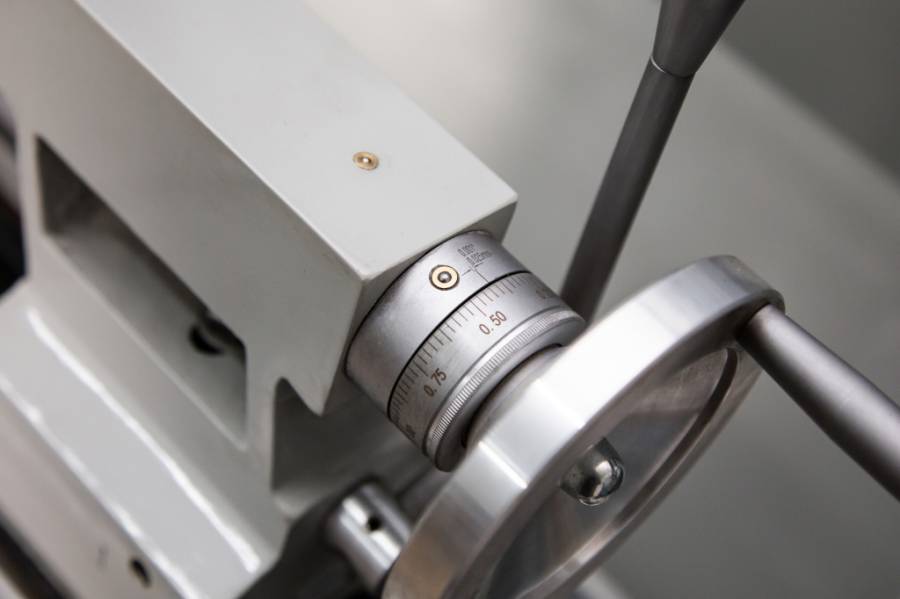

Цена деления лимба поперечной подачи – 0,1мм.
Цена деления лимба тонкой продольной подачи - 0.05 мм

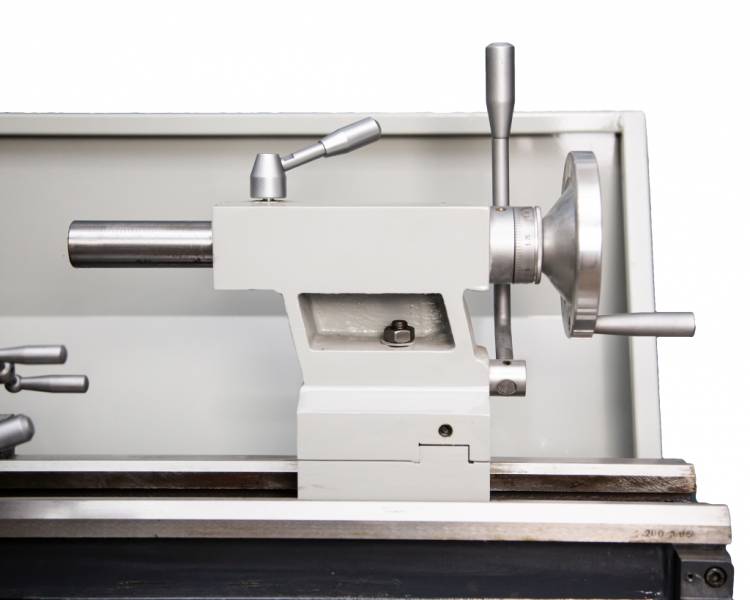

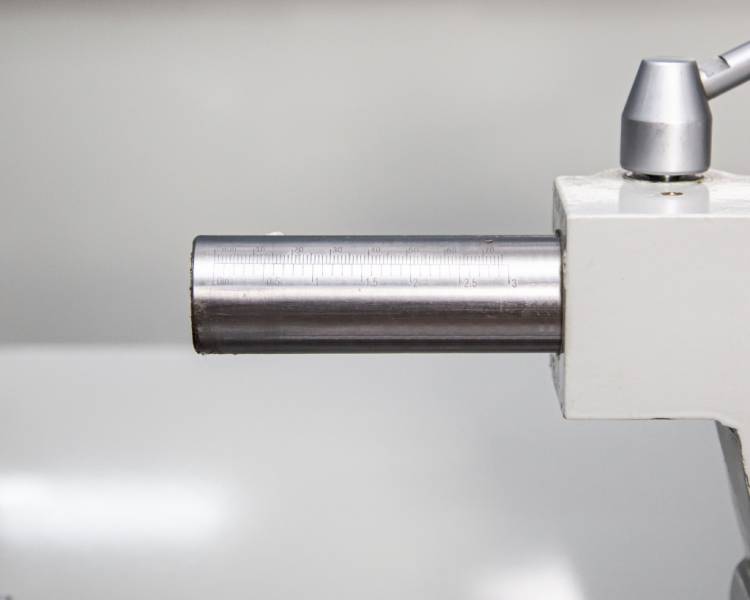

Вылет пиноли задней бабки составляет 80 мм
Все подвижные части станка оснащены тавотницами
Функциональные возможности

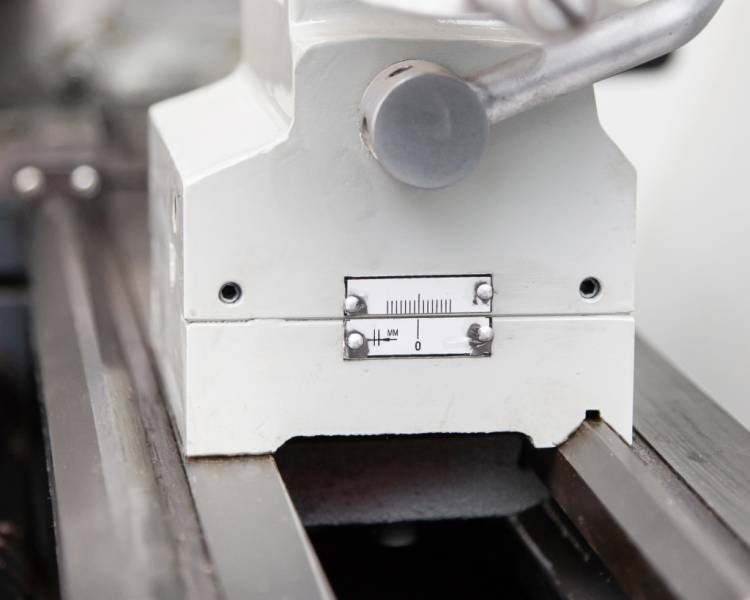

Возможность поперечного смещения задней бабки для обработки длинных конусов и поворота верхней части каретки для точения коротких конусов. На станке можно нарезать метрические и дюймовые резьбы, сменные шестерни гитары привода подач позволяют расширить стандартный типоразмер нарезаемой резьбы. Шпиндель станка имеет механическое регулирование скорости вращения.
Конструктивные особенности

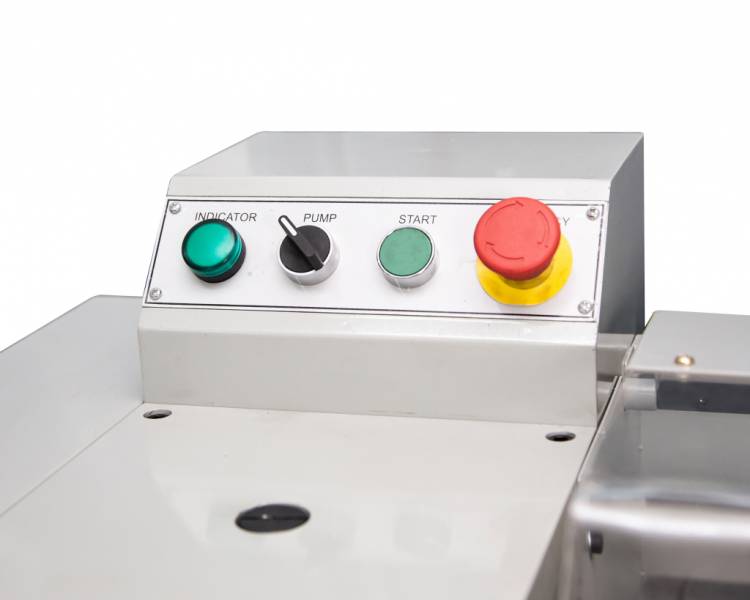

Станок имеет эргономичные органы управления (кнопки, ручки, маховики), защитный экран рабочей зоны, кнопку аварийной остановки, а также специальный ящик для хранения инструментов. Все это помогает облегчить условия труда и делает работу на данном оборудовании более комфортной.
Удобство эксплуатации

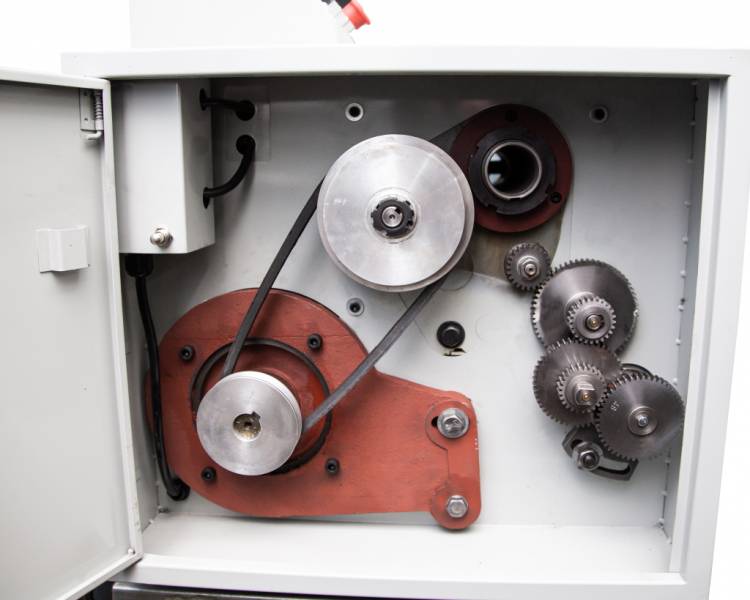

Привод главного движения имеет простую конструкцию состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой
фирмой, что на практике обеспечивает простоту эксплуатации, высокую надежность и низкий уровень шума. Привод продольной подачи станка имеет автоматический режим.

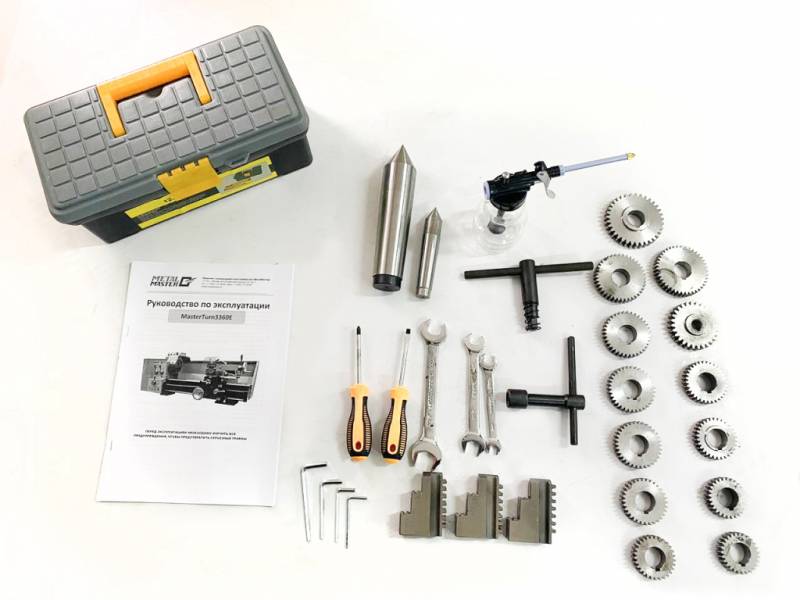

Стандартная комплектация:
- 3х кулачковый патрон 160 мм с обратными кулачками
- Два не вращающихся центра MT5 и МТ3
- Набор сменных шестерен 27 ; 28 ; 29 ; 30 ; 32; 34 ; 35 ; 35 ; 36 ; 40 ; 42
- Набор гаечных ключей
- Набор шестигранников
- Защитное ограждение патрона
- 4-х позиционный резцедержатель
- Руководство по эксплуатации на русском языке
-
stdClass Object ( [id] => 8892 [object_id] => 5363 [ip] => 188.244.196.140 [name] => Сергей Куроедов [text] => Здравствуйте METAL MASTER! Станком очень доволен. Работает мягко, тихо (ну относительно тихо). Размер держит в сотку, что оооооочень хорошо. Купил год назад, активно эксплуатирую примерно 6 месяцев. Нареканий нет! Единственная проблема, что нужны люнеты, а их для этой модели нет. Масло залил по рекомендации сотрудников И40, а вот с консистентной смазкой для подшипников шпинделя и шестерён пока проблемы. ЦИАТИМ и солидол (ни жировой, ни синтетический) не подходят. Большая текучесть. Пока подбираю высокотемпературную смазку, посмотрю что будет подходить лучше, дополню отзыв. [answer] => Сергей! Спасибо за Ваши хорошие слова о нашем станке. Что касается люнетов, то для этой модели станка они есть и Вы можете их приобрести обратившись в наш отдел продаж. [type] => product [date] => 2022-01-18 13:46:02 [approved] => 1 [phone] => 89114860700 [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => kuroedov-balt@mail.ru [photom] => [photob] => [photo2m] => [photo2b] => ) 1Сергей Куроедов 18.01.2022 в 13:46Здравствуйте METAL MASTER! Станком очень доволен. Работает мягко, тихо (ну относительно тихо). Размер держит в сотку, что оооооочень хорошо. Купил год назад, активно эксплуатирую примерно 6 месяцев. Нареканий нет! Единственная проблема, что нужны люнеты, а их для этой модели нет. Масло залил по рекомендации сотрудников И40, а вот с консистентной смазкой для подшипников шпинделя и шестерён пока проблемы. ЦИАТИМ и солидол (ни жировой, ни синтетический) не подходят. Большая текучесть. Пока подбираю высокотемпературную смазку, посмотрю что будет подходить лучше, дополню отзыв.Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Сергей! Спасибо за Ваши хорошие слова о нашем станке. Что касается люнетов, то для этой модели станка они есть и Вы можете их приобрести обратившись в наш отдел продаж. -
stdClass Object ( [id] => 8331 [object_id] => 5363 [ip] => 178.237.187.100 [name] => Кирилл Громов [text] => Как происходит переключения скоростей вращения? [answer] => Здравствуйте! Переключение скоростей осуществляется вручную. [type] => product [date] => 2021-03-23 18:17:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Кирилл Громов 23.03.2021 в 18:17Как происходит переключения скоростей вращения?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Переключение скоростей осуществляется вручную. -
stdClass Object ( [id] => 8329 [object_id] => 5363 [ip] => 178.237.187.100 [name] => Василий [text] => Какой материал использовался для изготовления шестеренок? [answer] => Добрый день! Все шестерни изготовлены из металла. [type] => product [date] => 2020-11-01 08:51:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Василий 01.11.2020 в 08:51Какой материал использовался для изготовления шестеренок?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Все шестерни изготовлены из металла.
-
Вращающийся центр Metal Master МТ3Вращающийся центр является необходимым...
В наличииЦена: 4 675 ₽ -
Metal Master Смазочно-охлаждающая жидкость 5 лСОЖ Metal Master можно отнести к группе...
В наличииЦена: 2 569 ₽
-
- sale
Metal Master MasterTurn 2050GMetal Master MasterTurn 2050G – это...
- Диаметр обработки над станиной, мм: 220
- Расстояние между центрами, мм: 520
- Напряжение, В: 220
В наличииЦена: 207 400 ₽164 900 -
- new
Metal Master MasterTurn 2550G- Диаметр обработки над станиной, мм: 250
- Расстояние между центрами, мм: 500
- Напряжение, В: 220
В наличииЦена: 256 020 ₽ -
- sale

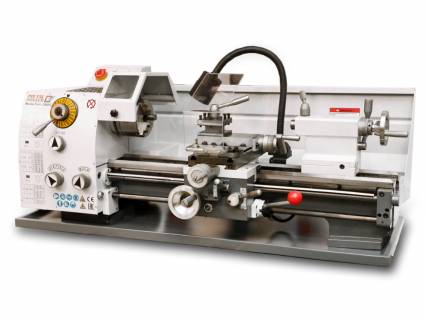

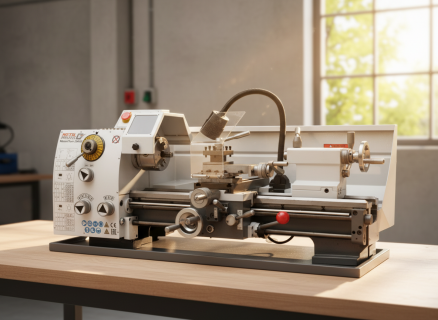

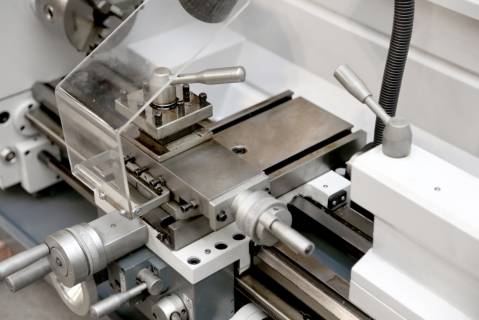

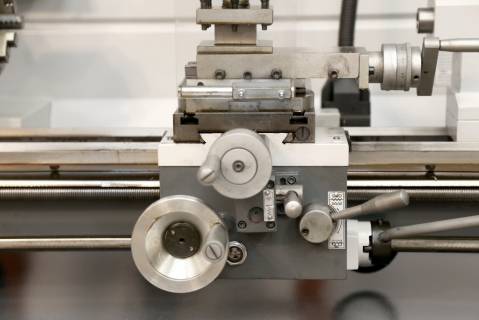

Metal Master MasterTurn 2860GMetal Master MasterTurn 2860G – это...
