Цанги зажимные Metal Master

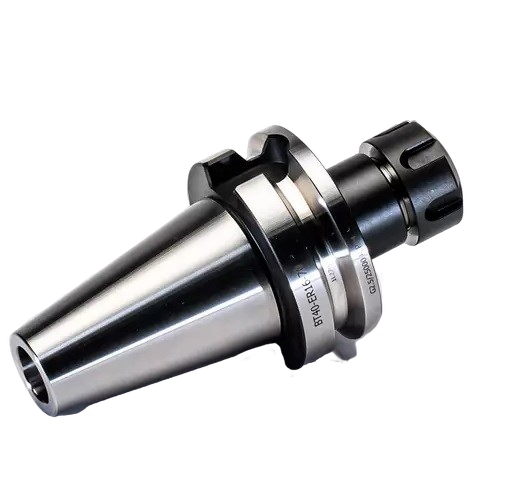

Цанговый патрон – специализированное зажимное приспособление для металлорежущих станков, предназначенное для точного крепления инструмента или заготовки. Основной элемент оснастки – разрезная втулка с конической наружной поверхностью и цилиндрическим или профильным отверстием внутри. При затягивании патрона цанга сжимается, обеспечивая равномерный обхват, надёжную фиксацию зажимаемого предмета.

Конструкция цангового патрона включает следующие элементы:

• Корпус, который изготавливается из высокопрочной стали или чугуна. Он обладает коническим отверстием для размещения цанги, может иметь наружную резьбу для крепления на шпиндель станка.
• Цанга сделана из пружинной стали. Продольные прорези служат для обеспечения упругости. Наружная поверхность конической формы. Внутреннее отверстие соответствует форме зажимаемого предмета. Различное количество лепестков (3, 4, 6 и более).
• Гайка или втулка для затяжки. Обеспечивает осевое перемещение цанги в корпусе.
• Способы крепления к шпинделю: резьбовое соединение, конус Морзе для быстрой смены оснастки, фланцевое крепление для высоконагруженных операций.

Конструктивные особенности

1. Снижение радиального биения. Прецизионная обработка поверхностей. Внутренняя и наружная поверхности подвергаются шлифованию. Применяется легированная сталь с последующей термообработкой, что обеспечивает равномерное сжатие цанги без остаточных деформаций. Для работы на высоких скоростях проводится динамическая балансировка, включающая компенсацию массы в местах прорезей, общую оптимизацию распределения массы.
2. Высокоточное центрирование. Цанга тщательно подгоняется к корпусу патрона, а при сборке всех элементов контролируется их соосность. Для повышения точности центрирования используются специальные материалы с низким коэффициентом теплового расширения, что минимизирует влияние температурных деформаций на точность зажима.
3. Система быстрой установки и замены, которые не требуют использования специальных ключей. Такое решение значительно ускоряют процесс смены инструмента или заготовки, повышают эргономичность работы, снижают риск повреждения оснастки из-за неправильного использования ключей.
4. Оксидирование поверхности цанговой гайки. Такая обработка обеспечивает ряд преимуществ, способствующих увеличению срока службы оснастки: защита гайки от механических повреждений и истирания, низкий коэффициент трения, коррозионная стойкость, улучшение теплоотвода, что особенно важно при работе на высоких скоростях.

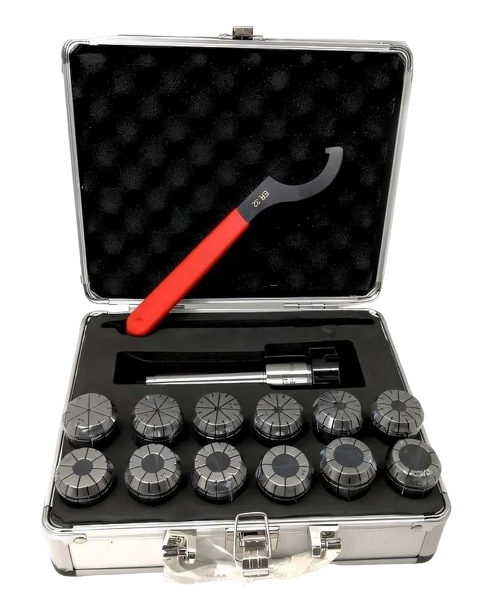

5. Сменные цанги входящие в набор отличаются прочностью и износостойкостью. Гарантируется длительное сохранение точности зажима даже при значительной эксплуатационной нагрузке.

Цанги зажимные помогают решать следующие задачи:

• Точная фиксация инструмента. Надёжное крепление режущего инструмента в станках, что гарантирует прецизионную обработку.
• Фиксации деталей различной формы и размера при токарной, фрезерной, шлифовальной обработке.
• Оперативная смена инструмента без длительной настройки, повышается производительность.
• Снижают радиальное и осевое биение.
• Обеспечивают равномерное сжатие по всей поверхности, предотвращая деформацию заготовок.
• Помогают в создании сбалансированных узлов для высокоскоростного оборудования.

Купить цанговый патрон можно на сайте компании Metal Master. Цена, фото, технические характеристики, подробное описание – представлены в каталоге.
