Вертикальный листогибочный пресс Vartek AdvanceForm 3100x135 с ЧПУ NexT 2.0 (Step Automation SA15)

Сейчас этот товар смотрят 3 человека
Технические характеристики
ПараметрAdvanceForm 1500x40AdvanceForm 2100x40AdvanceForm 2100x60AdvanceForm 2600x100AdvanceForm 2600x135AdvanceForm 3100x100AdvanceForm 3100x135

Рабочая длина

A

мм

1500

2100

2100

2600

2600

3100

3100

Усилие



тон

40

40

60

100

135

100

135

Ход траверсы

I

мм

140

140

140

280

280

280

280

Просвет

J

мм

380

380

420

520

520

520

520

Расстояние между стойками

B

мм

1250

1650

1650

2100

2100

2550

2550

Скорость свободного падения оси Y

мм/с

180

180

180

180

180

180

180

Рабочая скорость оси Y

мм/с

10

10

10

10

10

10

10

Обратная скорость оси Y

мм/с

160

160

160

160

160

160

160

Ход оси X

мм

800

800

800

800

800

800

800

Ход оси R

мм

250

250

250

250

250

250

250

Скорость заднего упора

мм/с

500

500

500

500

500

500

500

Точность позиционирования упора

мм

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

Точность позиционирования осей Y1+Y2

мм

±0,01

±0,01

±0,01

±0,01

±0,01

±0,01

±0,01

Мотор

кВт

5,5

5,5

5,5

11

11

11

11

Объем масленого бака

л.

100

100

100

250

250

250

250

Длина

L

мм

2550

2950

2980

3450

3450

3900

3900

Ширина станка

D

мм

1950

1950

2250

2250

2250

2250

2250

Высота

G

мм

2200

2200

2350

2830

2830

2830

2830

Ширина

E

мм

1550

1550

1550

1750

1750

1750

1750

Глубина зева

H

мм

300

300

400

500

500

500

500

Высота стола

F

мм

860

860

860

860

860

860

860

Ширина стола

K

мм

90

90

90

90

90

90

90

Вес

кг

3300

4100

4400

7250

7750

7850

8100

Видеообзор
Видеообзор станка
Описание

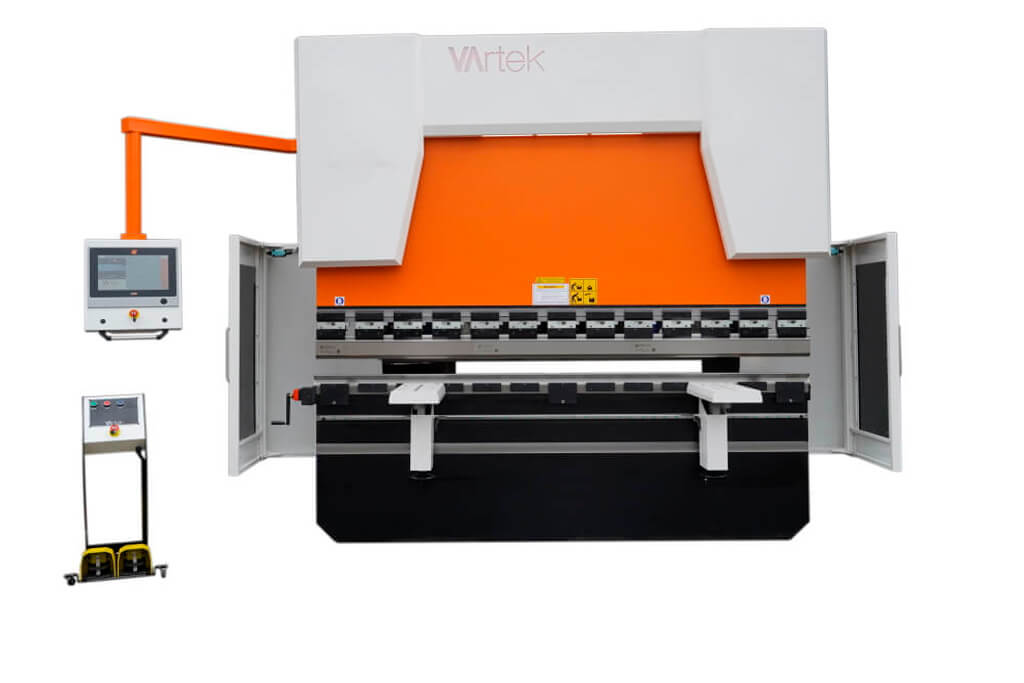

Описание станка Вертикальный листогибочный пресс Vartek AdvanceForm 3100x135 с ЧПУ NexT 2.0 (Step Automation SA15)

Листогибочный пресс AdvanceForm разработан для производств с высоким объемом производства и небольшой разнообразностью производимых деталей. AdvanceForm имеет жесткую стальную раму, обработанную с точностью до 0,01 мм, а также глубокий зев, большие просвет и рабочий ход балки, что позволяет удобно работать с большими заготовками.

Независимо от вида операции гибки, листогибочный пресс AdvanceForm при помощи оптимального расчета угла гибки, точности серво-гидравлической системы и электронных оптических линеек обеспечивает идеальную точность гибки каждой детали

Редактируемые базы данных материалов прессов серии AdvanceForm позволяют добавлять неограниченное количество материалов, а также автоматически учитывать их упругость.

Жесткая рама станка, разработана в SolidWorks с применением анализа на растяжение и прогиб, сварена сертифицированными сварщиками и обработана с точностью до 0,01 мм.

КРАТКИЕ ХАРАКТЕРИСТИКИ ГИБОЧНОГО ПРЕССА VartekAdvanceForm
ЧПУ 4х осевойNexT 2.0 (StepAutomationSA15), 15" с 2D-графическим сенсорным управлением (Y1, Y2, X,R,)
Приводы по осямСервопривода Shihlin
ГидравликаHoerbieger/Hawe (Германия)
ЭлектроавтоматикаSiemens, Mean Well
Масляный насосШестеренный
Гидравлические цилиндрыСинхронизированные Y1-Y2
ИнструментМатрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)2 штуки
Пульт управленияНа поворотном кронштейне
Педаль управленияВыносная, с кнопкой аварийного останова

Профили, получаемые при использовании листогиба:

Профили, получаемые при использовании листогиба

Размеры рабочей зоны:

Размеры рабочей зоны

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА VARTEK AdvanceForm

ЧПУ NexT 2.0:

AdvanceForm поставляется с ЧПУ NexT 2.0 (Step Automation SA15), 2D графическим 15″ сенсорным экраном, удобным в программировании и работе. Система ЧПУ также показывает оптимальную последовательность гиба с минимальной перестановкой листа и риска столкновения с инструментом или прессом.

Импорт инструмента DXF:

NexT 2.0 (Step Automation SA15) позволяет использовать уже готовые чертежи инструмента в формате .DFX (Solid Works, AutoCad, Siemens NX, Компас и др.), что значительно сокращает время по сравнению с созданием нового инструмента в самой ЧПУ. Перенос данных осуществляется через USB-накопитель. После подключения USB-накопителя к ЧПУ NexT размещение инструмента в базе данных системы занимает считанные секунды. ЧПУ NexT позволяет легко определить несколько станций оснастки для сгибания и выбрать, какую станцию использовать в каждом изгибе, чтобы легко реализовать сложные детали.

Импорт инструмента DXF

Производственные отчеты:

ЧПУ NexT 2.0 (Step Automation SA15) будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

Производственные отчеты

Бомбирование:

Прессы Vartek оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола

Бомбирование

Задний упор:

2х осевой сервоприводной задний упор (ось Х,R) перемещается на высокоточных ШВП и двойных линейных направляющих, тем самым обеспечивая максимальную точность работы. Пальцевые блоки заднего упора перемещаются вдоль всей длины упора на линейных направляющих. Рама заднего упора может работать со скоростью до 500 мм/сек, точностью до ±0,05 мм и повторяемостью до ±0,02 мм.

Задний упор

Гидравлическая система:

Современная гидравлическая система Hoerbieger/Hawe с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

Гидравлическая система

Безопасность:

Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска. Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур. Помимо этого, станок оснащен лазерным барьером от несанкционированного доступа с тыла станка. Опционально AdvanceForm может быть оснащен лазерной защитой пальцев.

Безопасность

On-line диагностика станка:

Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

On-line диагностика станка

Быстросъёмный инструмент:

Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента.

Быстросъёмный инструмент

Гибочный инструмент:

Листогибочный пресс AdvanceForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным пуансоном и 4х ручейковой матрицей ведущих европейских брендов. Зажимные приспособления AdvanceForm имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента. *

Гибочный инструмент

Конструкция станка:

Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает станки Vartek от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

Конструкция станка

Стандартная комплектация:

  • - * 4 оси (Y1, Y2, X, R);
  • Двухосевой сервоприводной задний упор по двум осям (X, R);
  • Набор пуансона и матрицы;
  • Алюминиевая конструкция заднего упора;
  • Ход по оси X - 800 мм;
  • ЧПУ - NexT 2.0 CNC Control 15" Touch Screen (2D графика и ПО для использования на компьютере);
  • Гидравлика Hoerbieger/Hawe;
  • Зев 500 мм (на прессах с рабочей шириной от 2600 мм);
  • Быстросъемные зажимы (Amada/Promecam);
  • Ручная компенсация прогиба стола (Бомбирование);
  • Передвижные передние опоры (2 шт);
  • Электрика Siemens,Mean Well;
  • Светодиодная защита с тыльной стороны пресса;

Дополнительные опции (оплачиваются отдельно):

  • Моторизированная система компенсации прогиба стола (устанавливается только на заводе);
  • Удлиненный задний упор 1000 мм (устанавливается только на заводе);
  • Лазерная защита пальцев (устанавливается только на заводе);
  • Охладитель масла (устанавливается только на заводе);
  • Подогреватель масла (устанавливается только на заводе);
  • Шкаф для инструментов;
  • Дополнительный пальцевой блок для заднего упора;
  • Вторая ножная педаль (устанавливается только на заводе);
  • Моторизированная смазка (устанавливается только на заводе);
  • Специальная окраска (устанавливается только на заводе);
  • Специальный просвет и ход траверсы (устанавливается только на заводе);
  • Модификация PRO ADD-ON который включает Моторизированную компенсацию прогиба стола + ЧПУ 3Д графика + ПО + оси Z1-Z2 (устанавливается только на заводе);
  • ЧПУ (устанавливается только на заводе):
    • NEXT 3.0 (Step Automation) 2D/3D;
    • CYBELEC CYBTOUCH 12;
    • DELEM DA-56 2D;
    • DELEM 58T 2D;
    • DELEM 66T 2D.
