| Модель | HPJ 1640M |
|---|---|
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 1600 |
| Расстояние между колоннами, мм | 1100 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 120 |
| Расстояние между столом и траверсой, мм | 325 |
| Скорость рабочая/прямого/обратного хода, мм/с | 13/60/75 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х, мм | ±0,1 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора, шт | 2 |
| Мощность двигателя, кВт | 4 |
| Мощность двигателя заднего упора, кВт | 0,55 |
| Габаритные размеры, мм | 2200×1650×2200 |
| Масса нетто/брутто, кг | 2100/2120 |
Описание станка Листогибочный пресс METAL MASTER HPJ 1640M c ЧПУ TP10S
Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ TP10S с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает сервопривод и высокоточные ШВП с направляющими и датчиком обратной связи.
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 55 |
| 4 | 50 |
| 5 | 50 |
| 6 | 325 |
| 7 | 150 |
| 8 | 250 |
| 9 | 120 |
Верхний и нижний инструмент
ПуансонМатрица
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | TP10S с сенсорным экраном |
| Привод по оси X | Серводвигатель |
| Электроавтоматика | Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
Панель управления

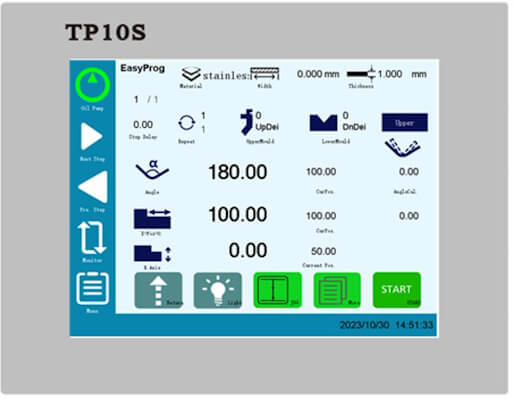

На панели управления расположен ЧПУ TP10S с сенсорным экраном, ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.
Система ЧПУ TP10S с сенсорным экраном имеет:
- 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
- Сервопривод по оси X для достижения высокоскоростного и высокоточного позиционирования, повышения эффективности и точности обработки;
- Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
- Управление положением заднего упора;
- Управление положением слайдера (верхней балки);
- Таблица конфигурации для настройки последовательности клапанов;
- Программное ограничение хода;
- Программирование угла, система автоматически рассчитывает глубину гиба;
- Функция резервного копирования и восстановления параметров;
- Имеется функция автоматического обнаружения помех и столкновений;
- Интерактивный дисплей и система оповещения об ошибках и авариях;
- Функция регулировки обратного расстояния повышает эффективность работы машины;
- Позиционирование точки зажима регулируется автоматически;
- Внесение параметров гибочного инструмента;
- Несколько режимов работы (движение точки, одновременное, непрерывное);
- Сохраняются данные параметров, места установки и программы.
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Синхронизация работы цилиндров через торсионный вал.
Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 700мм + 50мм + 300мм + 40мм + 200мм + 165мм + 100мм + 10мм + 15мм + 20мм.
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-M используется надежное электрооборудование от европейской компаний Schneider Electric.
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица
Гидравлическая система бренда Rexroth расположена на верхней части станка
Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

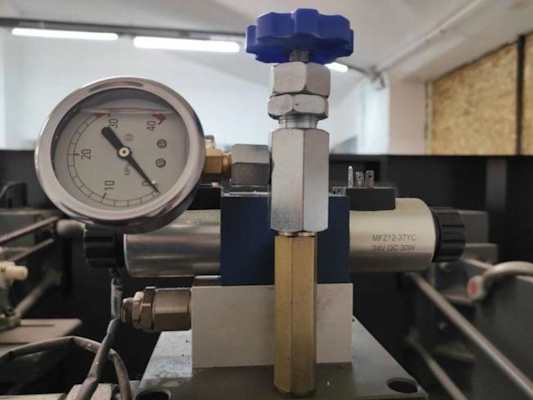

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.
Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Стандартная комплектация:
- Двухосевая система ЧПУ TP10S с сенсорным экраном;
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Сервопривод по оси X;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент;
- Главный двигатель бренда Siemens.
Профили, получаемые при использовании листогиба HPJ 1640M c ЧПУ TP10S:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
