| Двигатель | 1,5 кВт 220 В ~50 Гц |
| Макс.диаметр рассверливания в стали, мм | 24 |
| Макс. диаметр сверления в стали | 20 |
| Макс. размер торцевой фрезы, мм | 75 |
| Макс. размер концевой фрезы, мм | 30 |
| Ход пиноли, мм | 90 |
| Конус шпинделя | МТ 3/ М 12 |
| Расстояние от оси шпинделя до колоны, мм | 200 |
| Сверлильно-фрезерная головка | |
| Диапазон поворота | ± 90° |
| Скорости шпинделя, об/мин | 80 - 1100 160 - 1700 320 - 3100 |
| Ступени редуктора Vario | 3 |
| Длина стола | 750 |
| Ширина стола, мм | 210 |
| Размер / расстояние Т-образного паза ,мм | 12 / 63 |
| Нагрузка на поперечный стол (макс.), кг | 150 |
| Ход оси Х, мм | 450 |
| Ход оси Y, мм | 200 |
| Ход оси Z, мм | 430 |
| Габаритные размеры: | |
| Длина, мм | 1075 |
| Ширина, мм | 795 |
| Высота, мм | 1245 |
| Общий вес, кг | 265 |
Описание станка Metal Master MBF 30V

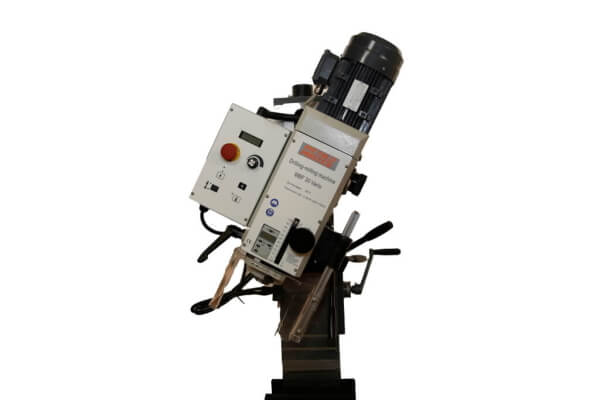

Общий вид фрезерной головы METAL MASTER MBF-30V.

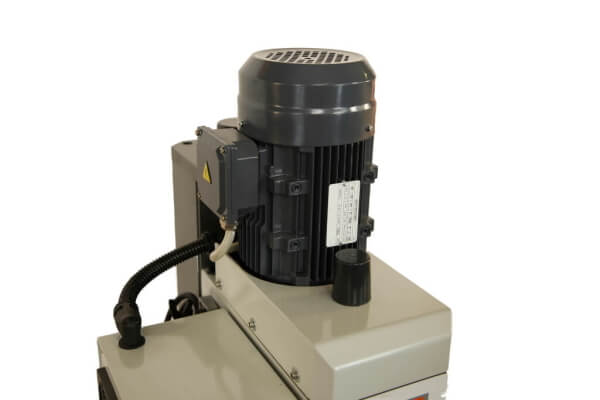

Станок оснащен электродвигателем мощностью 1.5кВт.
Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей.

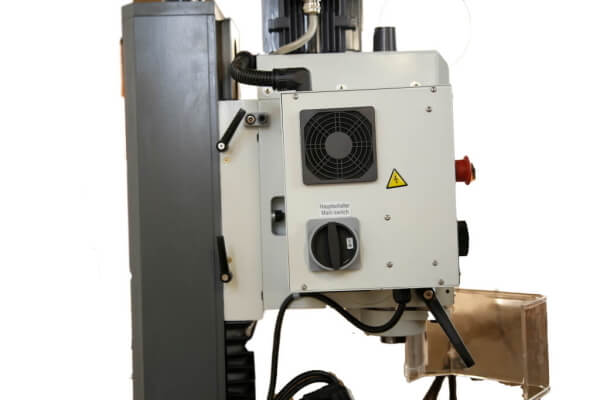

Система охлаждения и выключатель находится на фрезерной голове станка.
Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке

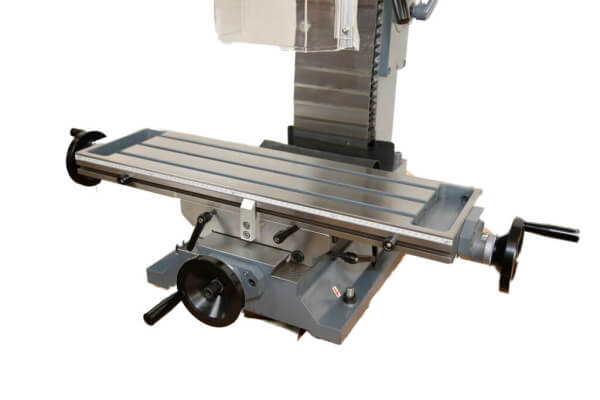

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

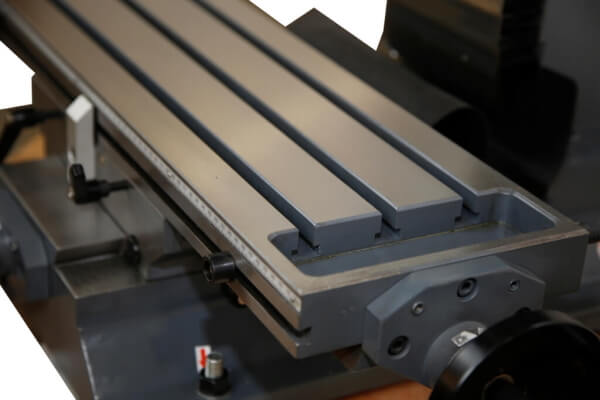

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. Размер паза – 12мм.
Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом с ценой деления 0,025мм.

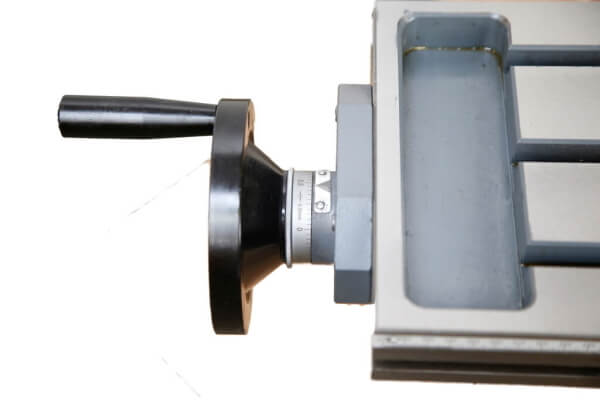

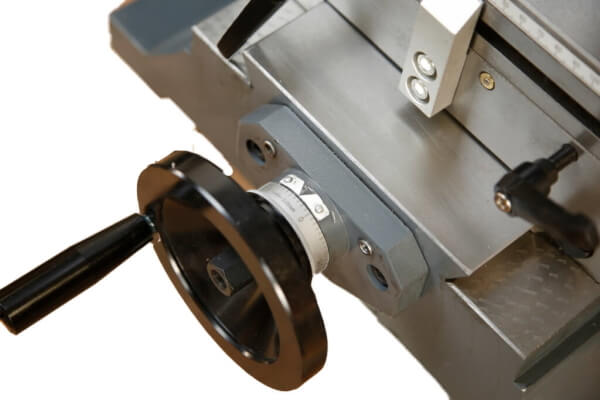

Все рукоятки оснащены четкими и удобными лимбами. Положение стола по каждой оси фиксируется стопорными ручками. Цена деления либма продольной и поперечной подачи – 0,05мм.

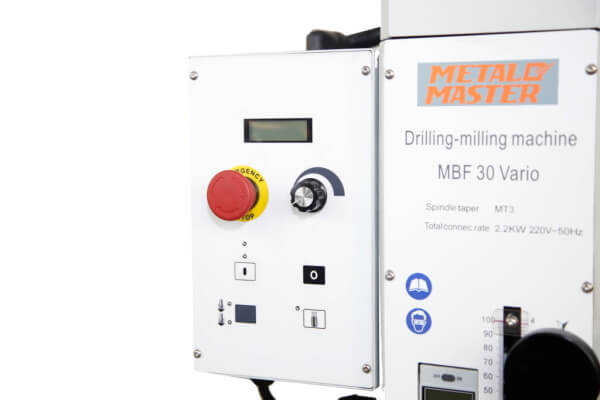

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

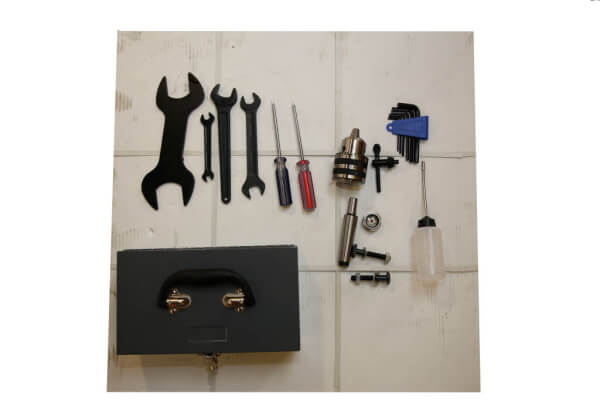

В ЗИП входят комплект инструмента для обслуживания и инструкция.

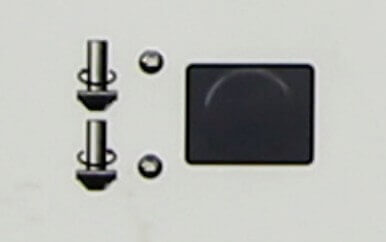

Станок оснащен функцией автоматического резьбонарезания, кнопка включения которой находится на главной панели управления.
Для изготовления изделий с высокой степенью повторяемости станок оснащен ограничителем глубины сверления.
Конструкция станка предоставляет возможность поворота шпинделя на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Механизмы станка позволяют нарезать резьбу в полуавтоматическом режиме, а также контролировать глубину сверления.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и имеют «масляные карманы» для смазки
Станок имеет автоматический режим сверления и режим резьбонарезания.
Высокая точность обработки
- Шпиндель станка монтируется на специальных роликовых подшипниках, что обеспечивает радиальное биение шпинделя менее 15 мкм.
- Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей 80 до 1100 об/мин, от 160 до 1700 об/мин и от 320 до 3100 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка.
- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки.
- Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Эргономичная конструкция
- Маховик холостого хода пиноли выполнен в форме трехлучевой звезды.

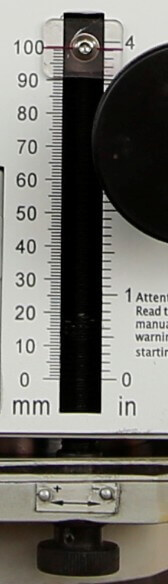

- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе.
- Ходовой винт снабжен легко читаемым лимбом с миллиметровой шкалой.
- Фиксатор положения пиноли.
- Защита направляющей по оси Z выполнена из нержавеющей стали.
- Регулируемый по высоте защитный экран с концевым выключателем обеспечивает максимальную защиту от вылетающей стружки на высокой скорости.
- Опциональная массивная стальная подставка отлично гасит вибрации и обеспечивает высокое качество обработки.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Сергей 01.05.2024 в 15:02Какой тип двигателя стоит в этом станке, асинхронный ?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Данная модель снята с производства.
Рекомендуем рассмотреть модифицированные модели:
METAL MASTER MMD - 30LV BD С РЕМЕННОЙ ПЕРЕДАЧЕЙ и асинхронным двигателем
METAL MASTER MMD - 30LV MG с коллекторным двигателем. -
Мелисса Новикова 24.04.2022 в 15:33Подскажите размер Т-образного паза?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Размер Т-образного паза 12 / 63 мм. -
Артём Ткачев 03.06.2022 в 18:58Каково перемещение по оси Y?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Перемещение по оси Y составляет 200 мм.
-
